LM1-PP11-4电路板电源电路有点复杂

江南春草 · 发表于 2023-7-30 09:54:12

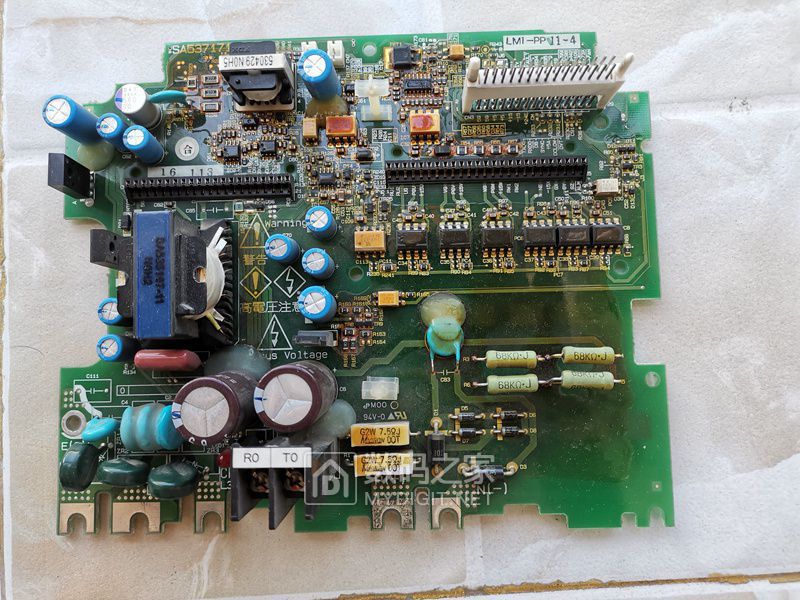

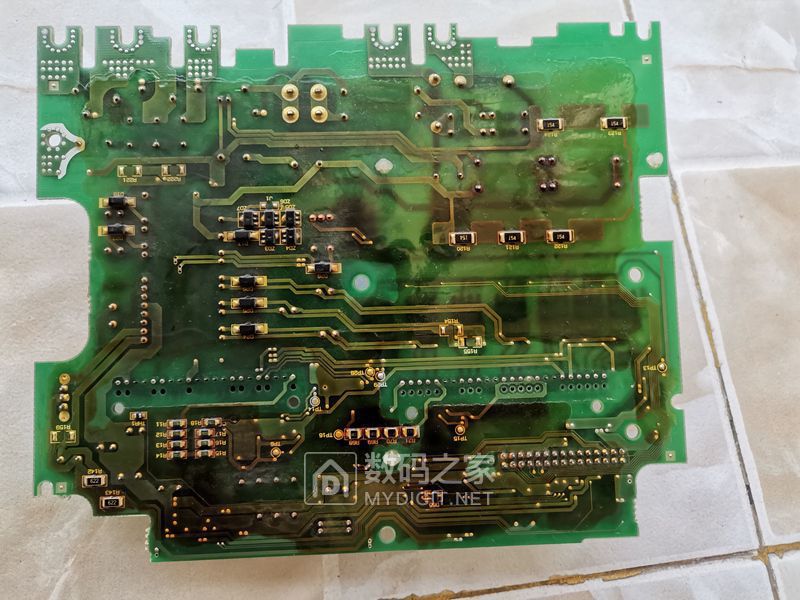

板子正反面（应该是双面板），下半部分为电源。

smg小沈 · 发表于 2023-7-30 10:00:21

输出比较多一些

smg小沈 · 发表于 2023-7-30 10:00:33

输出比较多一些

江南春草 · 发表于 2023-7-30 10:05:16

红圈内三组压敏电阻过压保护，4个瓷介电容抗干扰。绿圈疑似交流输入（但电压估计380或以上、滤波电容为二个450V电解串联，均衡电阻为4个68K）。蓝圈可能是能量回收电路，

江南春草 · 发表于 2023-7-30 10:06:30

msz09861 · 发表于 2023-7-30 10:11:24

保护电路较全的吧

江南春草 · 发表于 2023-7-30 10:12:26

红圈为初级，下面接滤波电容正极，红圈右边为脉冲吸收回路（不象能量回收）

江南春草 · 发表于 2023-7-30 10:15:10

跑线路没看到初级开关功率器件，可能双面板被开关变压器阻挡跑到别的板上去了。

川江号子 · 发表于 2023-7-30 16:06:49

不是专一的电源板，应该还有其他功能

江南春草 · 发表于 2023-8-5 12:01:58

川江号子发表于 2023-7-30 16:06
不是专一的电源板，应该还有其他功能

富士达电梯上的
