这么多年了，终于拯救了我的锂电池，代换4.2V锂电保护IC，提高截止电压

8139

这么多年了，给4.2V锂电池做保护的时候，经常使用下面这种DW01+8205A的锂电保护IC组合，但DW01系列的截止电压普遍偏低，基本上都在2.5V左右（锂电池容易过放），对4.2V的锂电池很不友好。
锂电池如果过放，电池正、负极的活性物质可逆的功能会被破坏，即使立即通过充电进行补救，也很难恢复锂电池的全部容量，电池的容量会明显衰减甚至报废，即使没有报废，锂电池的循环寿命也会受到很大的影响。锂电池过放尤其要避免大电流过放，那样对锂电池的损伤更大。









手里还有一些这种纯保护板（不带充电功能），好多年前买的，这一大板才几块钱




保护IC是S-8261AAJMD-G2JT2S，丝印G2JC，过放截止电压也是2.5V……

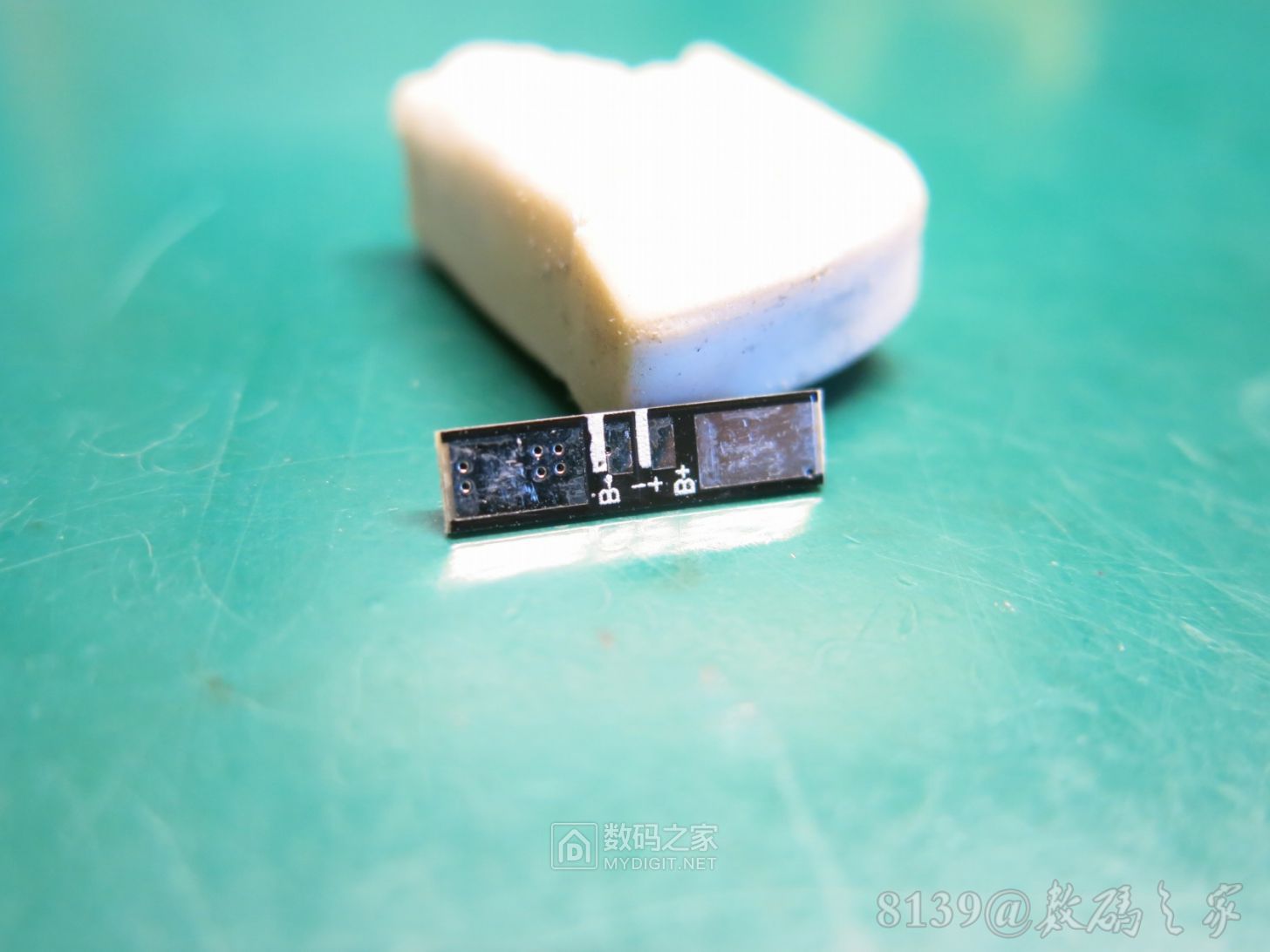

板子的背面，两侧大焊盘接电池，中间的接P+和P-





大概半个月之前，自己开始从网络上搜寻可以替代DW01系列的锂电保护IC，翻阅了N多的DataSheet，各种比较和记录，最终确定了20种左右，可以拿来直接代换DW01系列保护IC的芯片，新IC的截止电压都在2.7V以上（含2.7V），最高3.0V，且引脚完全兼容，外围元件多种可选。然后下单买回来其中的10几种，逐个做测试。这种锂电保护IC都是SOT23-6的封装，体积比较小。





现在眼神也不行了，早些年直接焊接0603甚至0402都没问题，现在焊接小点的元件都得依靠放大眼镜了





测试新锂电保护IC用了两种保护板，小的板子和带4056的大的板子








换IC最方便的还是PTC发热板




动作麻利的话，一分钟之内能换下好几个





测试保护IC截止电压用到了下面这个放电测试装置，原理就是P+P-连接充电器（电源），给电容充电，然后断开充电器（电源），按下开关后，电阻放电，电容电压缓慢下降，到了保护板的截止电压，保护板动作，P+P-截止输出。整个过程用欧万18B万用表监控，18B带蓝牙传输，P+P-的电压数据实时上传至PC的上位机，上位机实时描绘电压曲线，然后截图保存。
测试装置DIY的帖子在这里，有兴趣的同学可以参考一下。








测试保护板的极限输出电流用的是艾德克斯的IT8211电子负载





电子负载接保护板的P+和P-之后，电流大小以100mA为步进，每2秒增加100mA，逐步升高，直至保护板过流保护，然后记录最大数值。

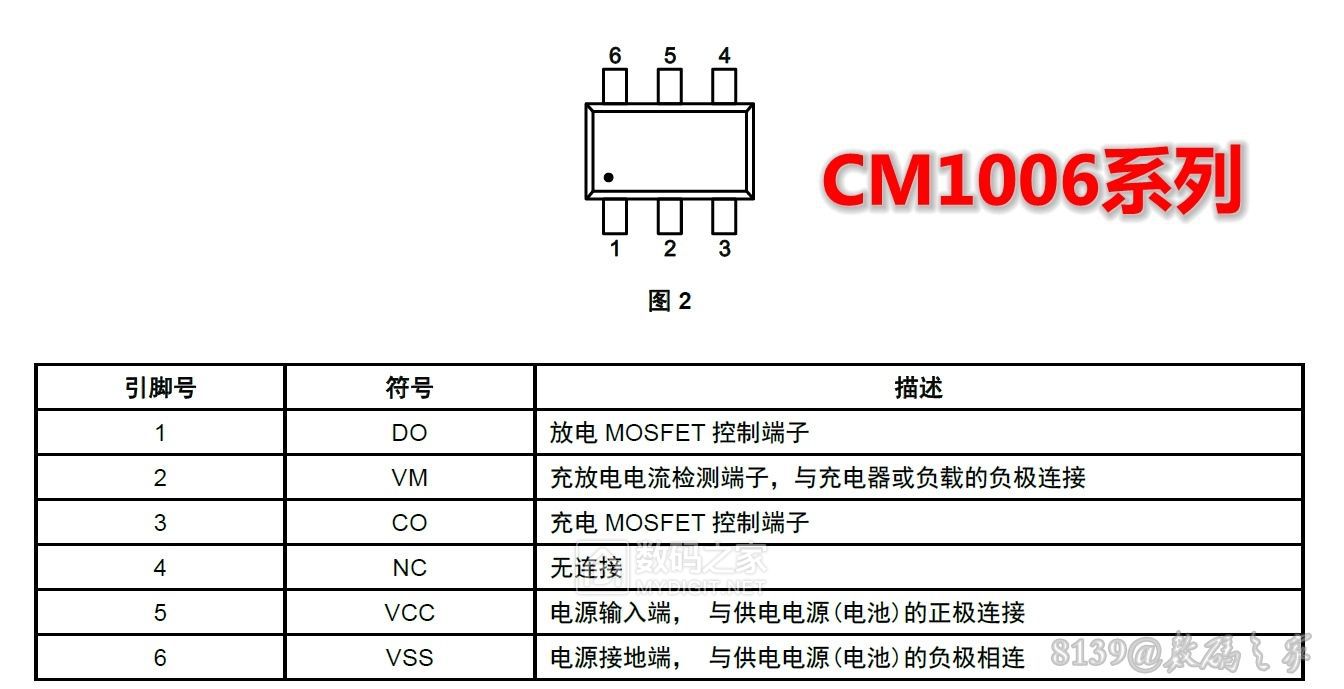

下面是各种保护板的引脚定义和典型电路，以及保护板截止电压测试结果的截图。每种保护IC都在图片上标明了，不再用文字一一描述。



































































FM2117L小板




FM2117L大板
























































整个测试过程从选型到买芯片，再回来焊接和测试，非常繁琐。为了方便大家查找和收藏，专门做了一个表格，希望能给大家带来方便
这里说一下IC购买的情况，我买到的IC里面，最便宜的是FM2117L，单价1毛多（不包括运费），最贵的是CM1003-S10ED，单价1块3毛多（不包括运费），其它的IC价格介于这两者之间。各种IC之间性能参数各有差异，看实际的需求再做选择。如果只是普通的设备，负载消耗的电流比较小，建议选择FM2117L这种便宜的就行，供各位同学们参考。




为了这个帖子，前前后后折腾了半个月，开始在网上找各种IC的DataSheet选型，然后去买IC，还遇到了用低价引流，拍下后想高价出货的JS，有的订单拍下之后还缺货，去同行那调货的，IC终于发货了，我这边又因为下暴雪高速封路，等到终于能派件了，城区又因为暴雪路况不好，派件慢如蜗牛……


悟空折腾累了，需要吃人参果补一补，剩下的事，大家看着办，我吃饱了，就还有力气继续折腾……
