前段时间在老三家淘东西的时候发现一个电池保护板，上面带个芯片，查了一下是TI的一个电池充电的芯片，不过现在已经卖完下架了。

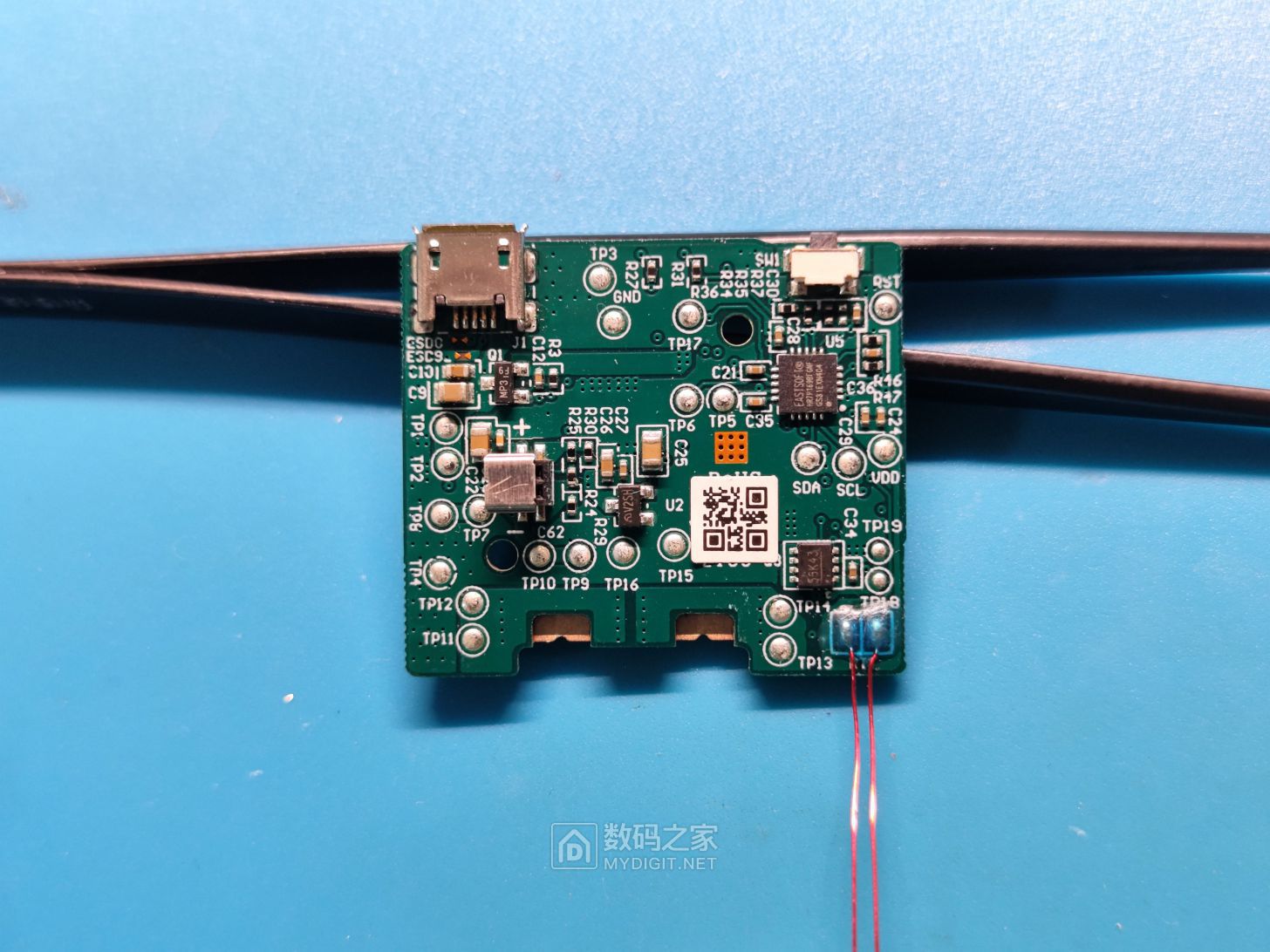

上面还有一个单片机，想着买回来可以改一下程序给电池充电用，主要是很便宜，0.88一块板子，就买了5个来研究研究。这个是板子的正反面。
上面主要就是一个TI的BQ24195L充电芯片加一个上海东软载波的单片机，用的还是Micro USB接口。本想着重写一下单片机程序用的，研究了一下BQ24195数据手册，发现用原板子的话有点不太合适，一个按键4个LED不好用来调节电压和电流啥的，主要还是单片机环境还要另外搭建，还要专门的下载器下载，还有接口，这年头，还有几个人用Micro USB呀。

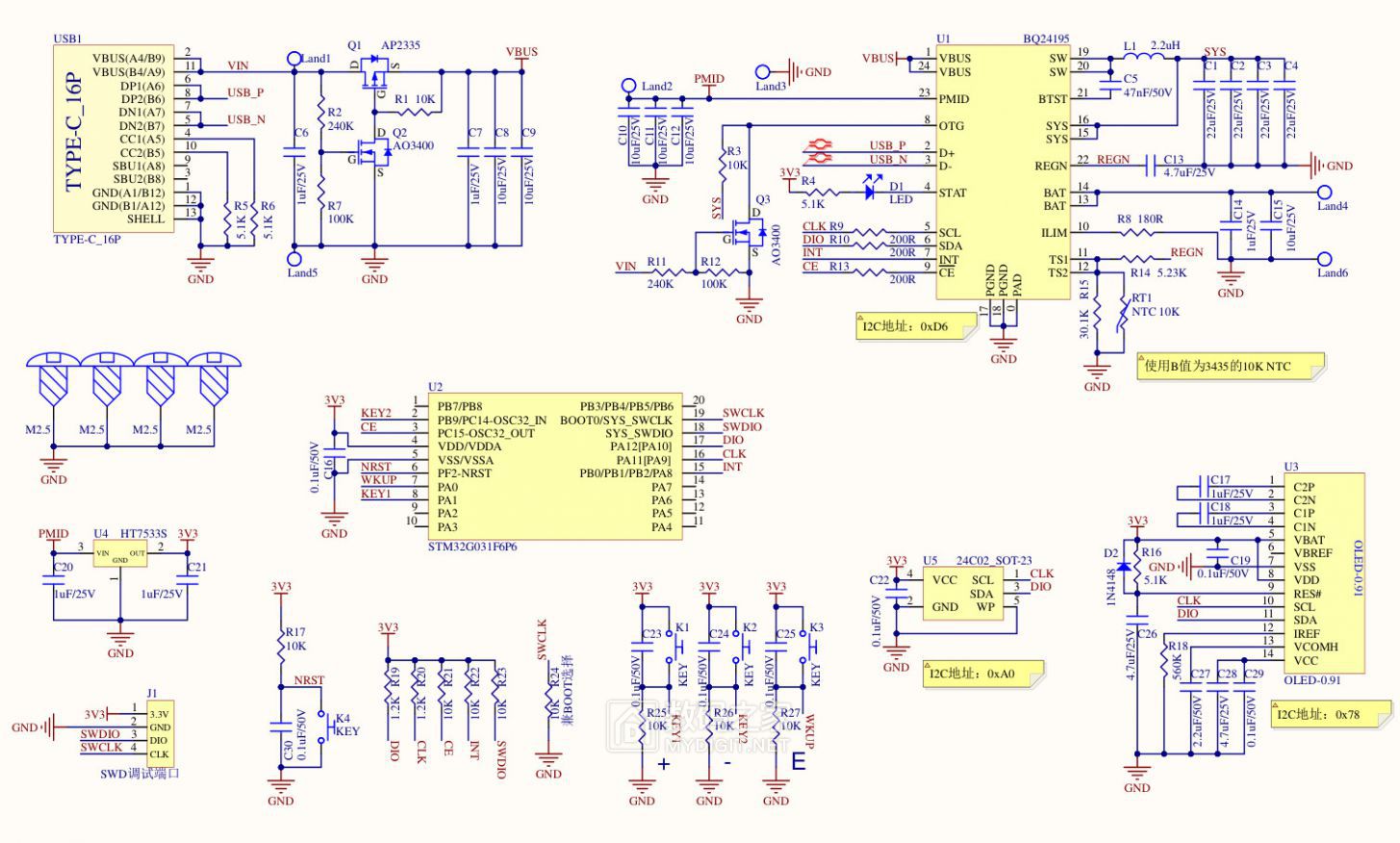

一想算了，自己重新画一个吧，改用STM32加个OLED屏和几个按键。然后就是画原理图，BQ24195电路参考TI官方的原理图，加了24C02用来存储设置的值，这样在每次充电就不需要一遍一遍设置了，还有就是按键OLED这些，OLED用的是128x32分辨率的。
这个充电芯片有BQ24195和BQ24195L两个型号，主要区别就是BQ24195L充电电流最大2.5A，BQ24195电流4.5A，引脚都是一样的，还带有升压功能，不过用不到。手册上面写着最高17V的输入电压，但推荐最高使用12V的电源适配器。

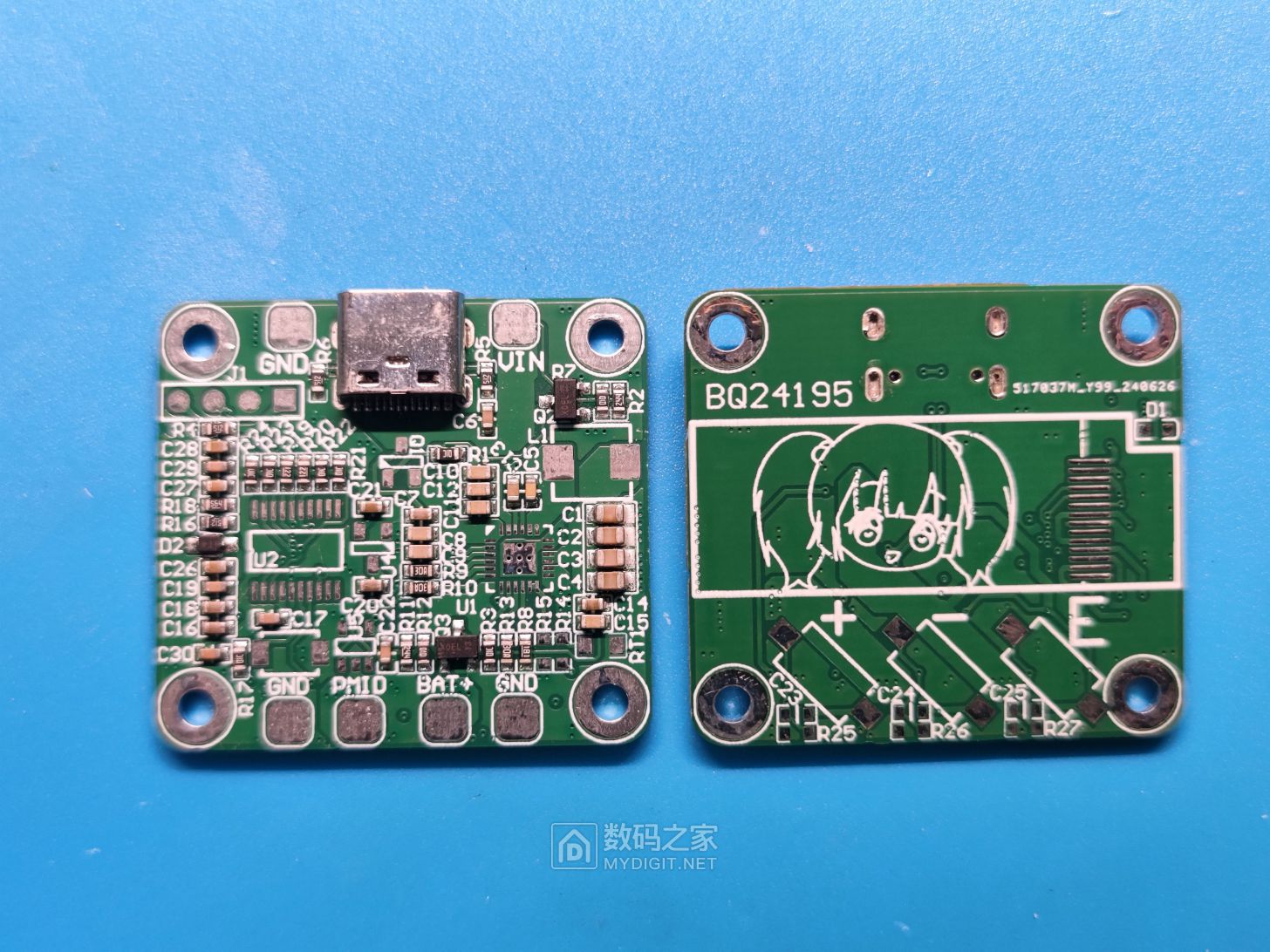

打板后就是这个样子，这里使用嘉立创SMT贴片，将一些电阻电容小器件都贴上了，就不需要自己焊一大堆元器件了。

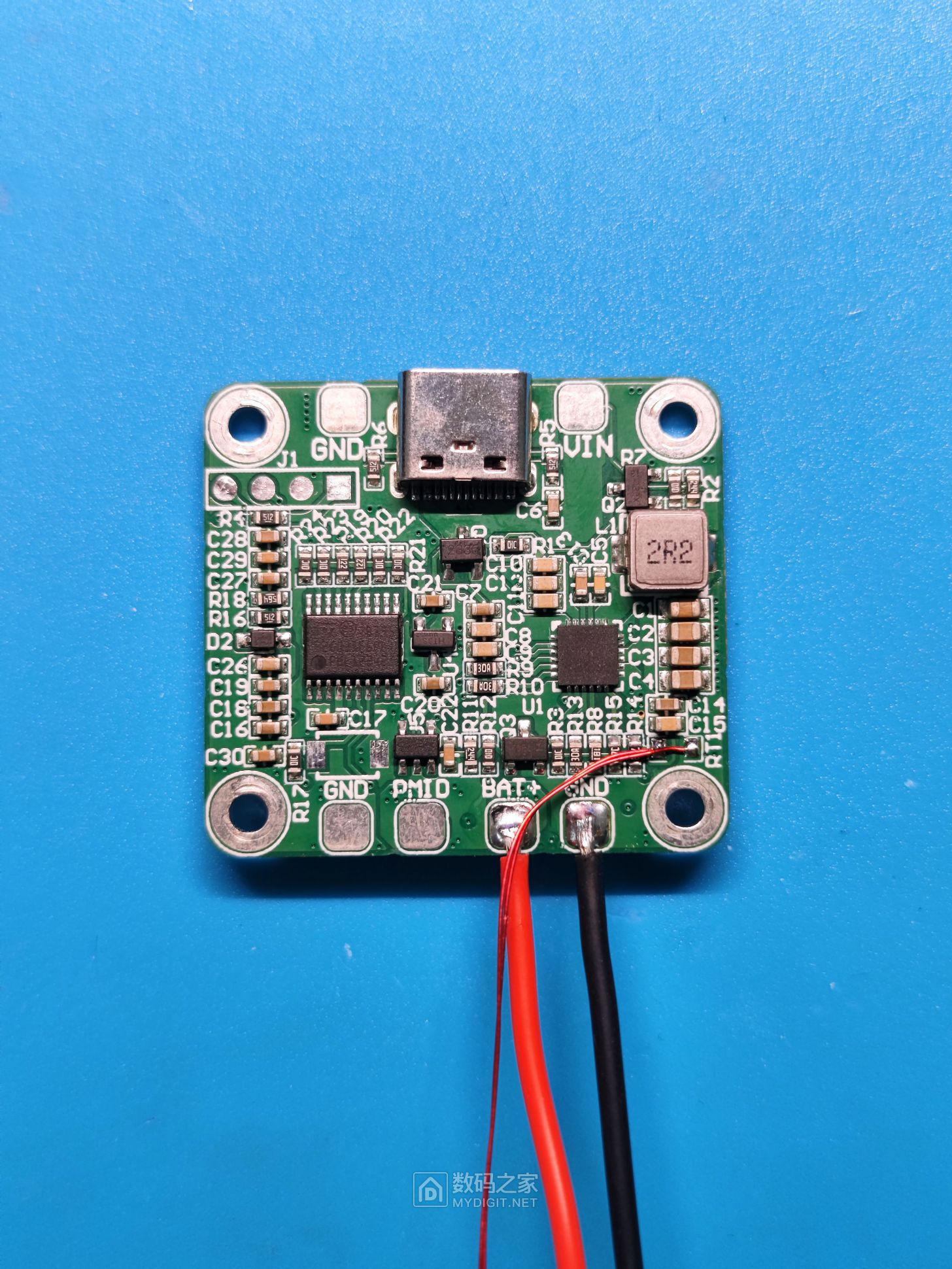

这就是将器件都焊接完成后的样子。

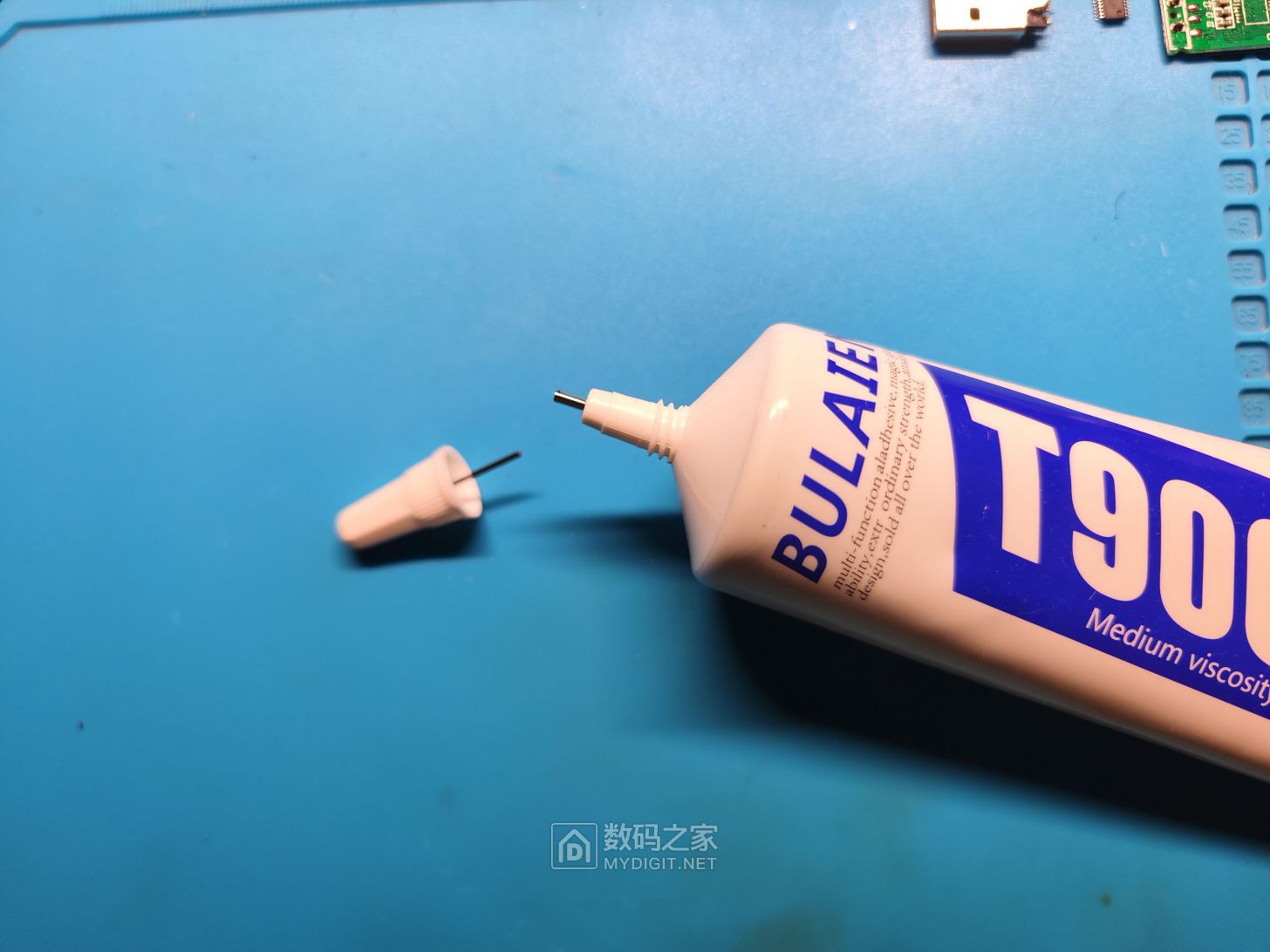

要注意OLED屏幕，我本来是使用双面胶粘的，后来发现高温胶会变软屏幕就掉了，最后使用修手机粘屏幕的胶水粘上去的，就是这个型号T9000的胶水，而且自带一个金属针头，很方便。

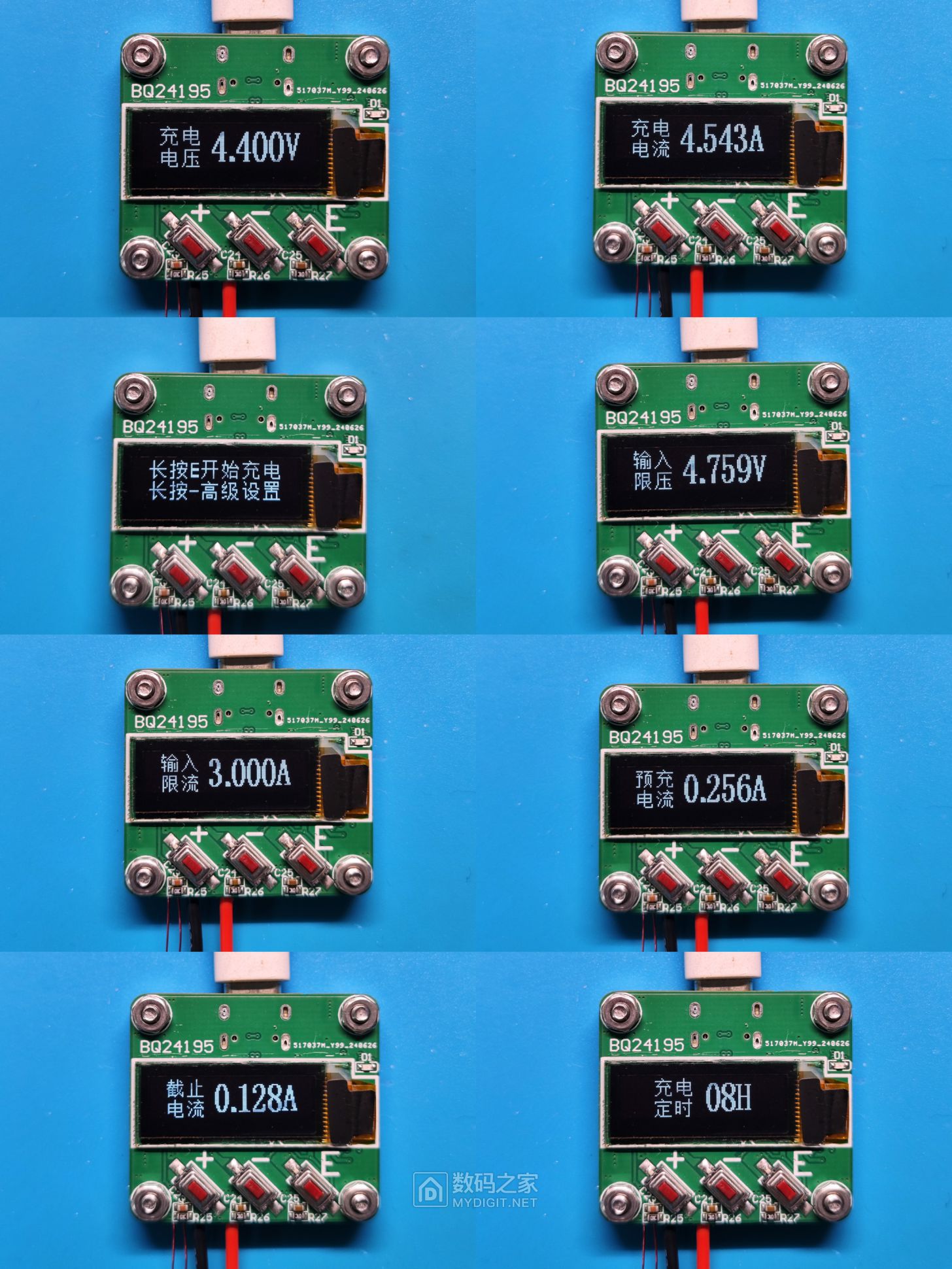

都焊接好后就是编程，最终的效果就是这样子，充电电压可以在3.504 V 到 4.400 V之间以16mV为一个步进调节，充电电流如果是BQ24195可以在512 到 4544mA之间以64mA步进调节，如果是BQ24195L则最大电流只有2496mA，预充电和截止电流可以128 mA 到 2048 mA之间以128mA步进调节，+和-用来调节参数，E用来切换设置界面。如果有电池想长期存放就可以设置电压3.8V来充电后保存，芯片的看门狗和单片机的看门狗也都配置上了，虽然程序按正常逻辑不会出错，但是以防万一嘛。

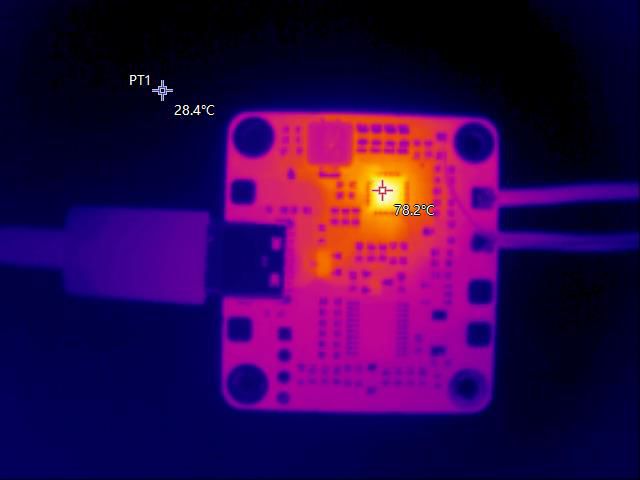

然后就是测试一下温度，环境温度在28度，USB输入5V，发现设置充电电流2A的时候芯片表面的温度就很高了，啊这。

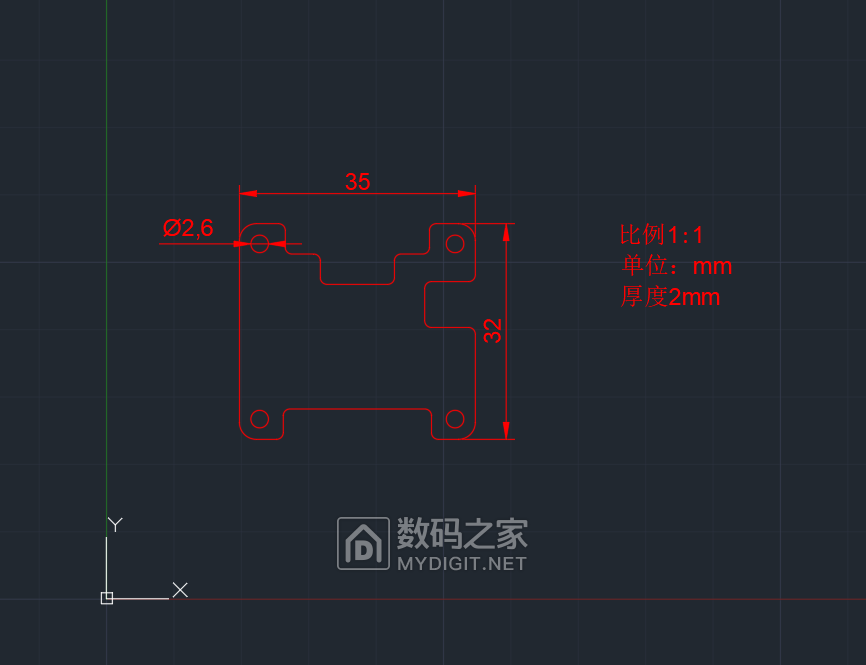

看来还得想办法增加一下散热了，想了几个方法后，最后决定定制一块铝板，直接固定在上面的螺丝孔上，本来那个螺丝孔是没打算干嘛用的，还好放了螺丝孔，不然还得要重新投板。按照板子的外形尺寸简单画了一下铝板的尺寸，电感高度较高，将电感的位置给空出来了。
TB随便找一家店铺打出来，这里使用的是6061铝合金打的，这就是到手后的样子。

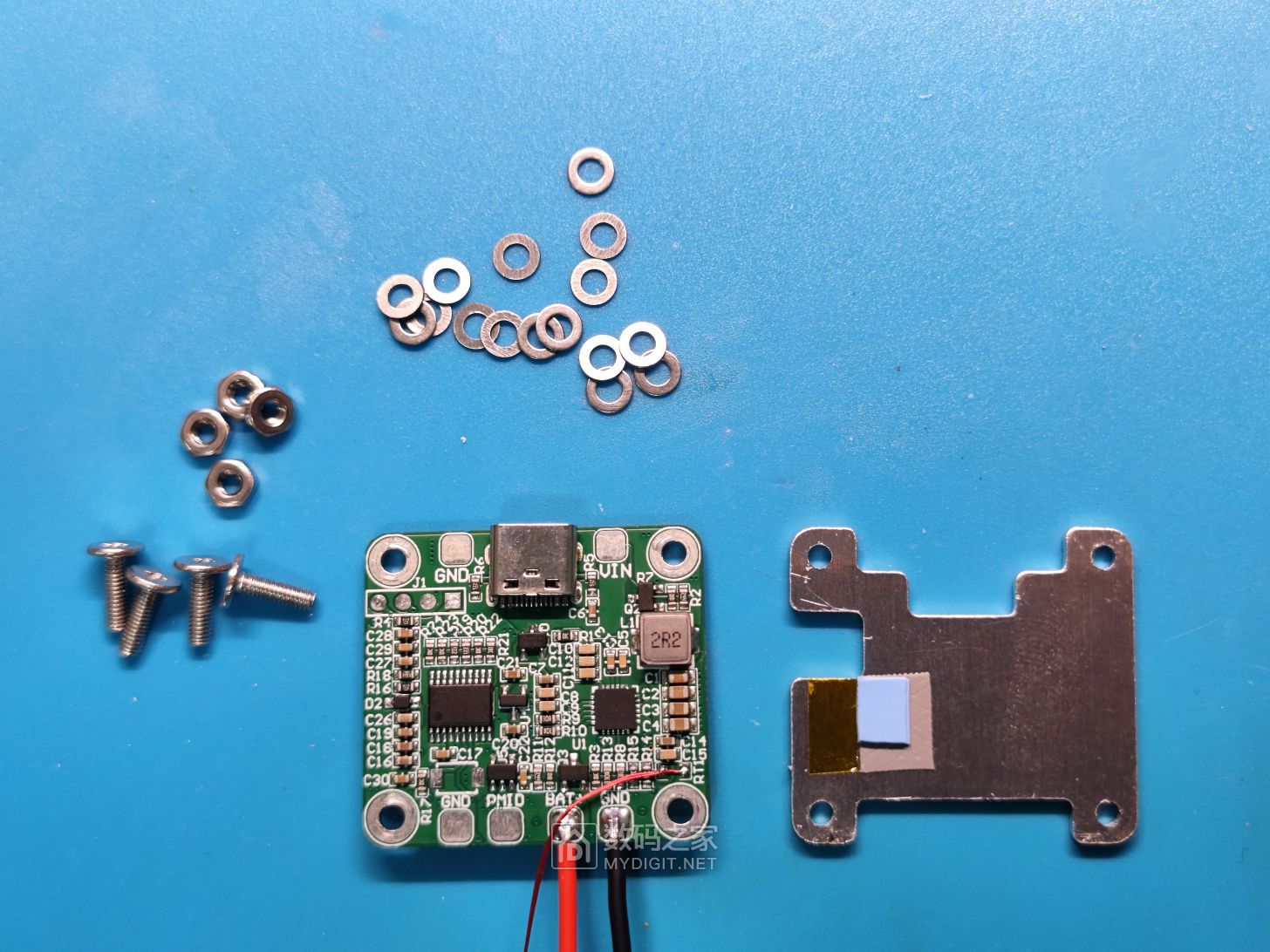

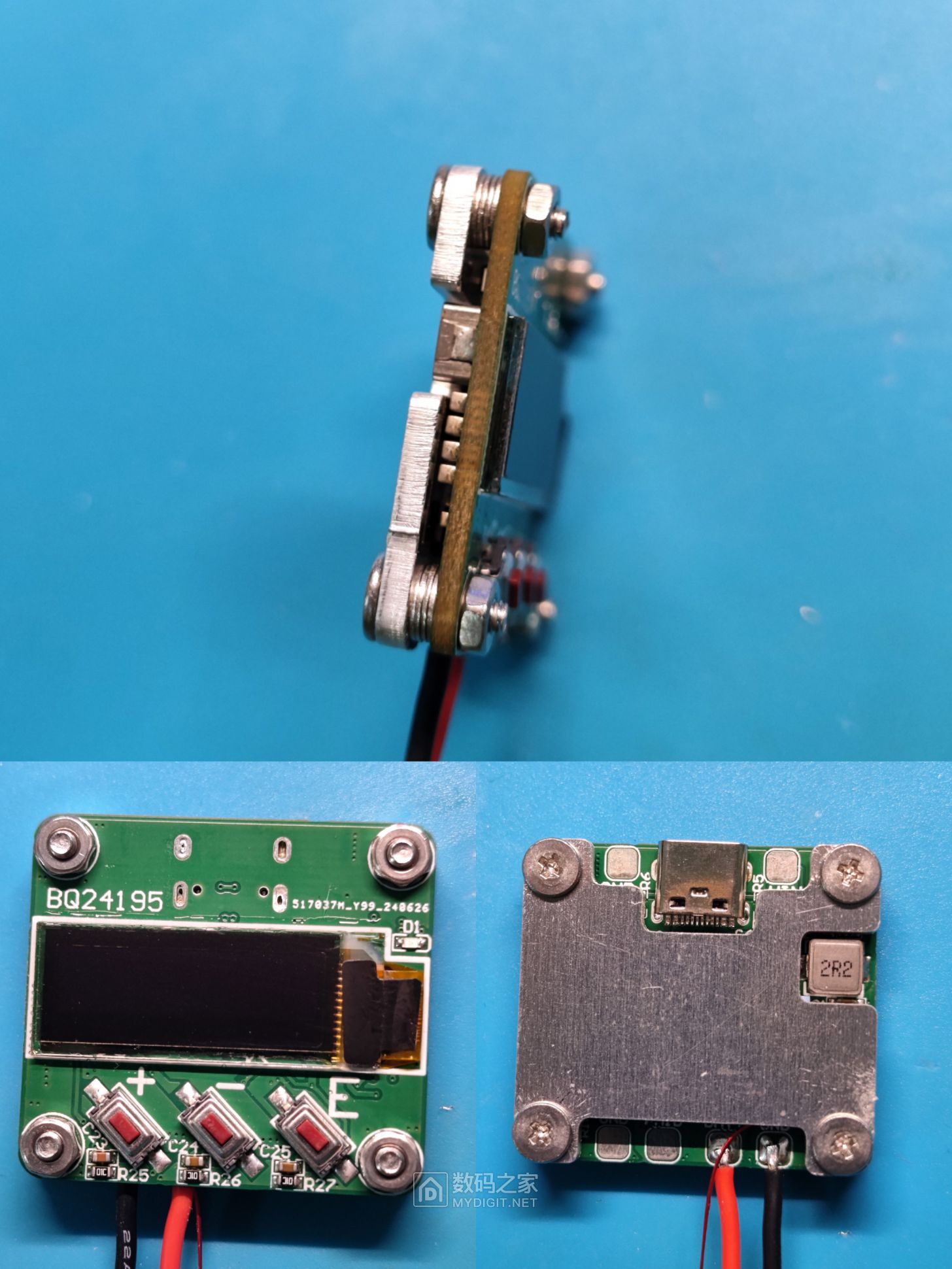

将最高的0805电容的位置用胶布贴一下，虽然计算好尺寸没有碰到，但还是保护一下，还有导热贴也贴在相应的位置。以及4个M2.5*8 头部直径6的螺丝、M2.5的螺母、M2.5*5*0.5的垫片，垫片一个螺丝放4个，就是2mm的高度，保证铝片不碰到元器件。这就是安装好后的样子，看着还可以哈。

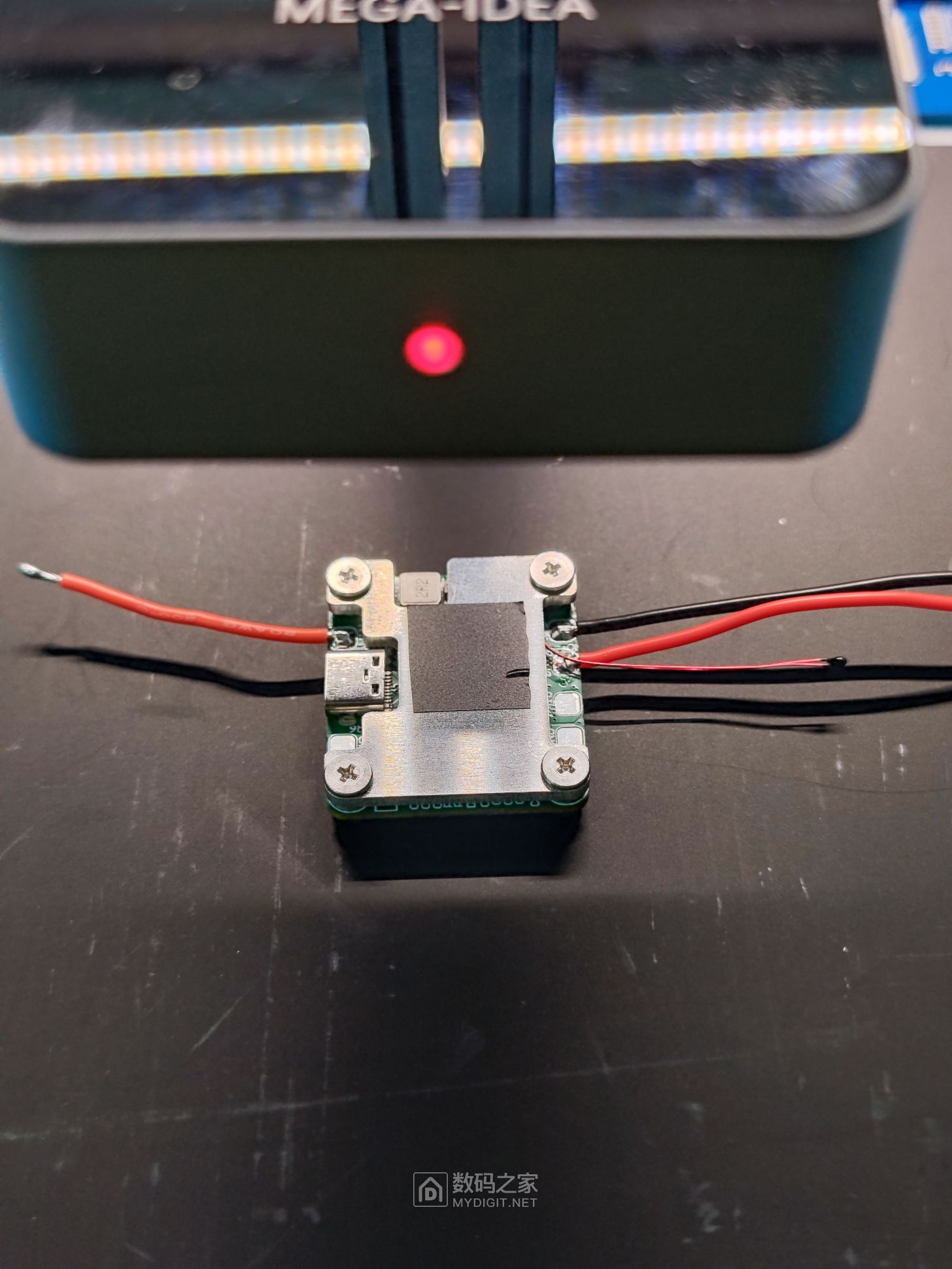

然后再测试一下温度，这里直接上4.5A，发现用电子负载会保护，就只上4A的电流，当然输入也换成12V输入了，5V输入功率不够。由于铝的红外发射率较低，这里在铝片上贴了个黑色的胶布，这样测量会准点。

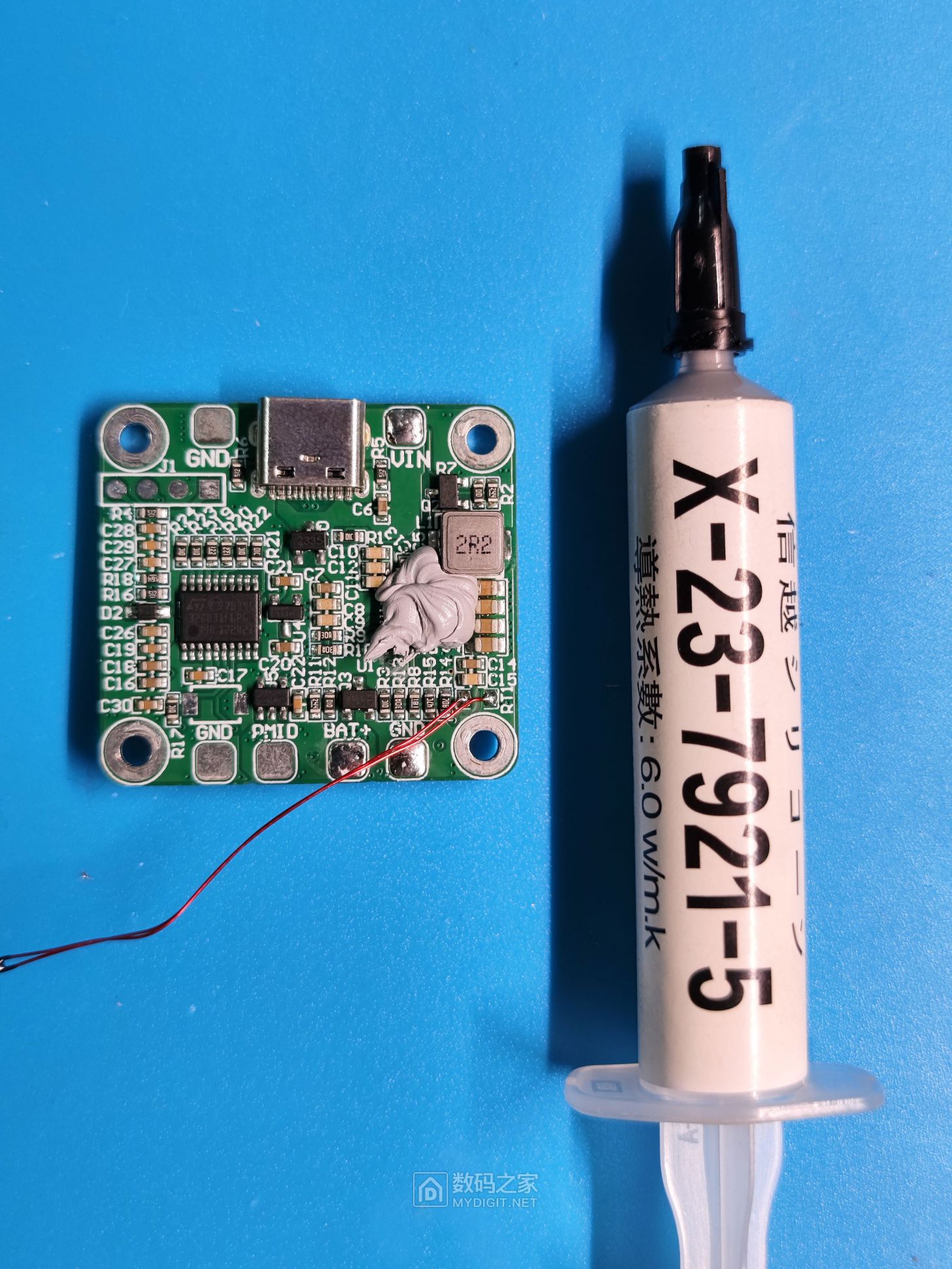

发现PCB和铝板的温差比较大，感觉那个导热垫不太行呀。这还不简单，直接信越7921硅脂走起，我不信这能不好？

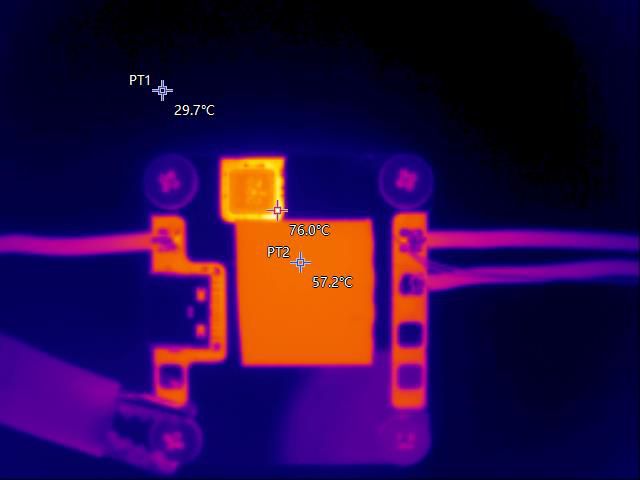

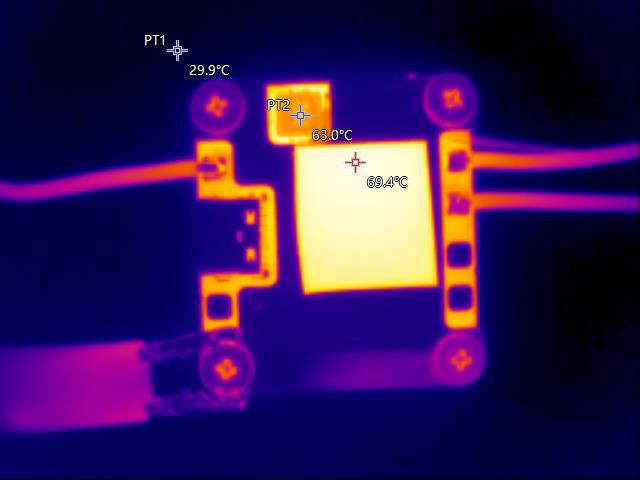

果然效果还是很可以的，现在是12V输入，电池端4A的电流，温度还可以，可以看到热量都导出来了，之前最热的是电感那里，现在最热的是铝板。

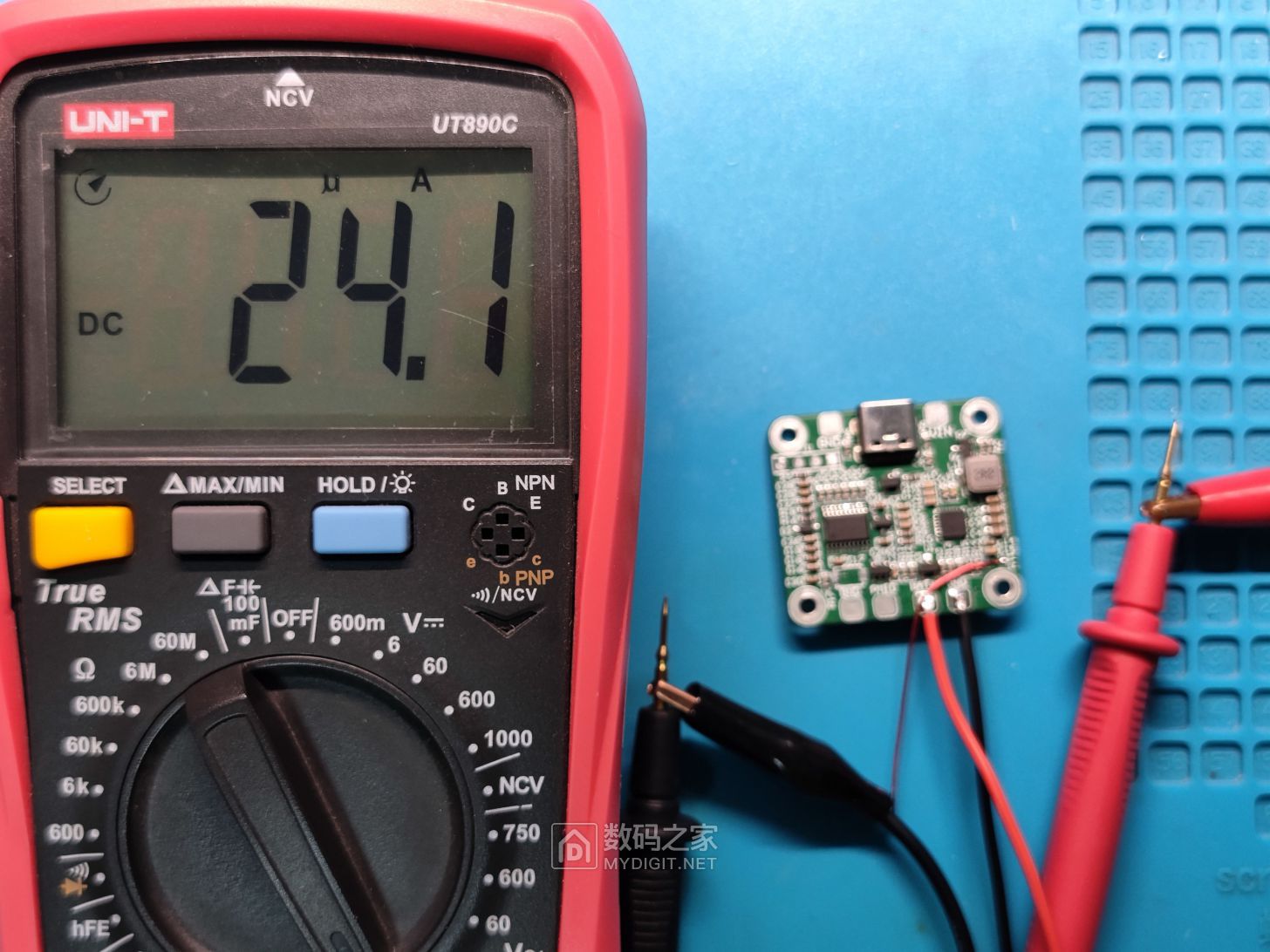

最后再测试一下只接电池的静态电流，用可调电源设置4.4V，发现静态电流会慢慢涨上去，刚开始是十几uA的电流，会慢慢涨到20几uA，奇怪的很，不过也可以接受。
到此这个小模块制作也就完成了，这是全部资料链接：https://pan.baidu.com/s/1EQvphB2r0NSvoDYMoAykTQ?pwd=XDZZ由于打板打以及打铝板多一些，自己也用不掉，已整理套件，某鱼直接搜索用户“小大柱子0”，就可以搜索到我，有需要可以购买，数量不多。
|
