拆个少见的谷能60V/30AH电瓶车充电器

lemontreenm

前几天看见人扔了捡回来的，今天有空拆开看看

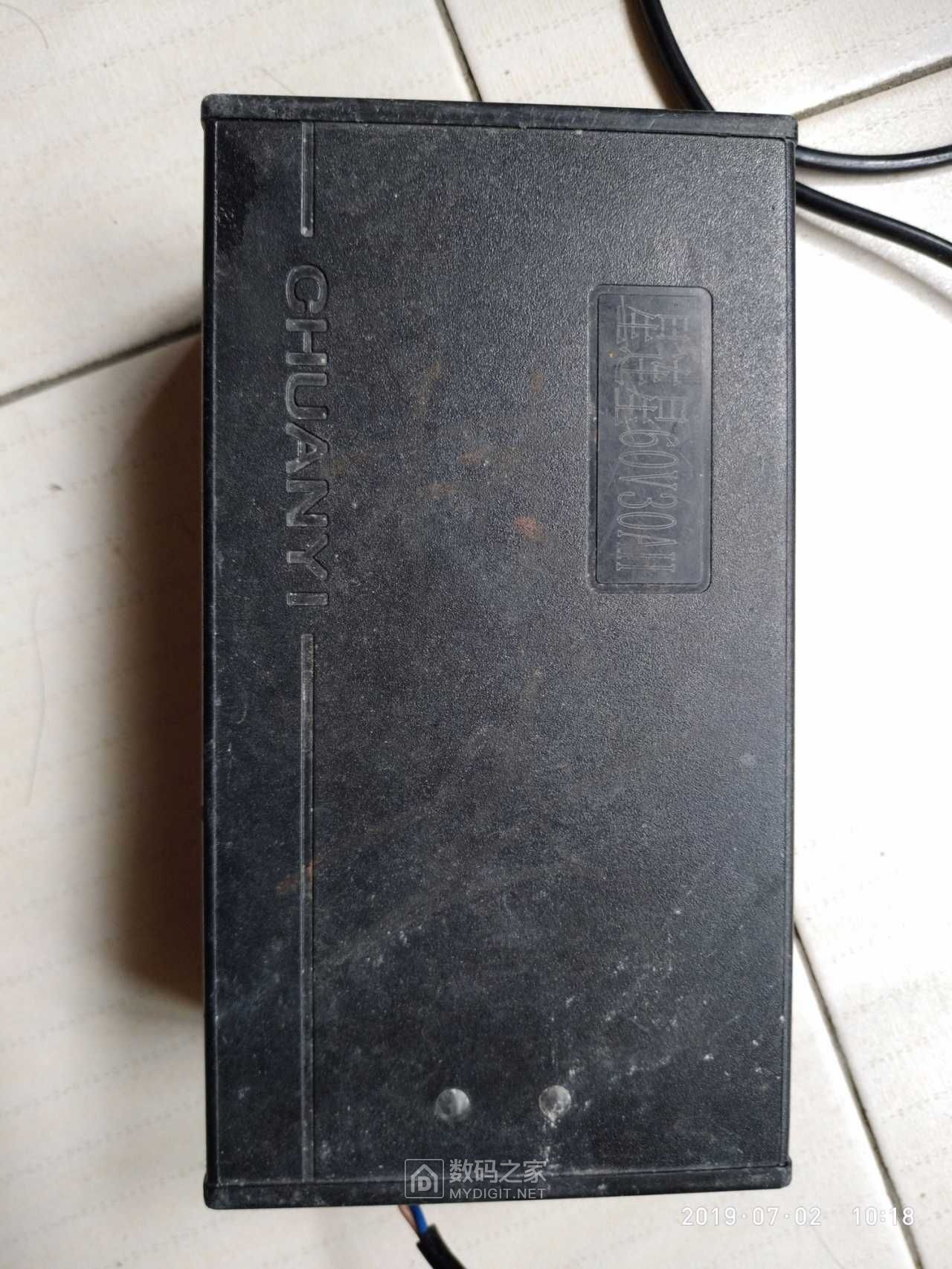

正面，有60V30AH标示，另一侧是两个指示灯

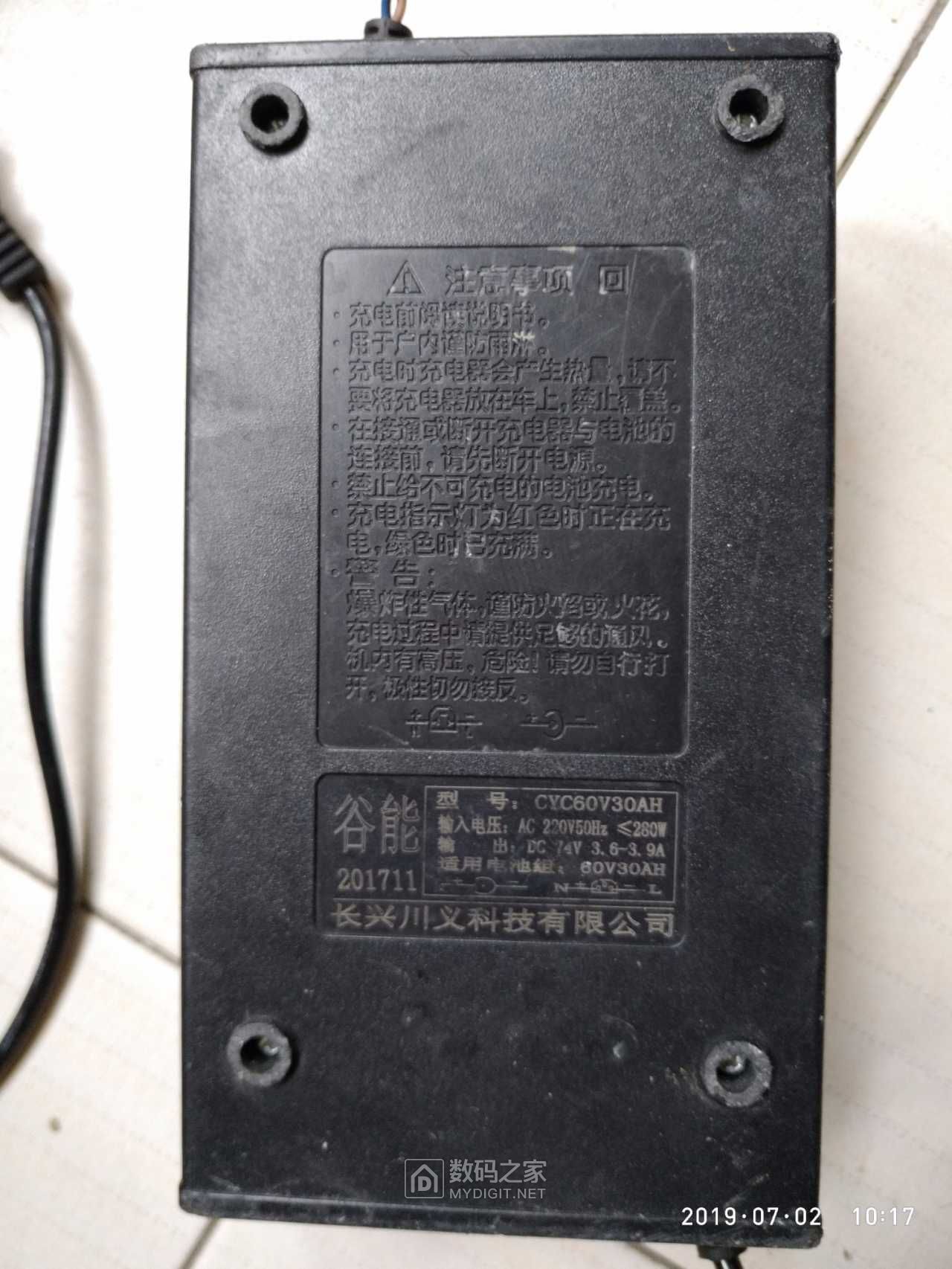

背面，4个螺丝孔和标签

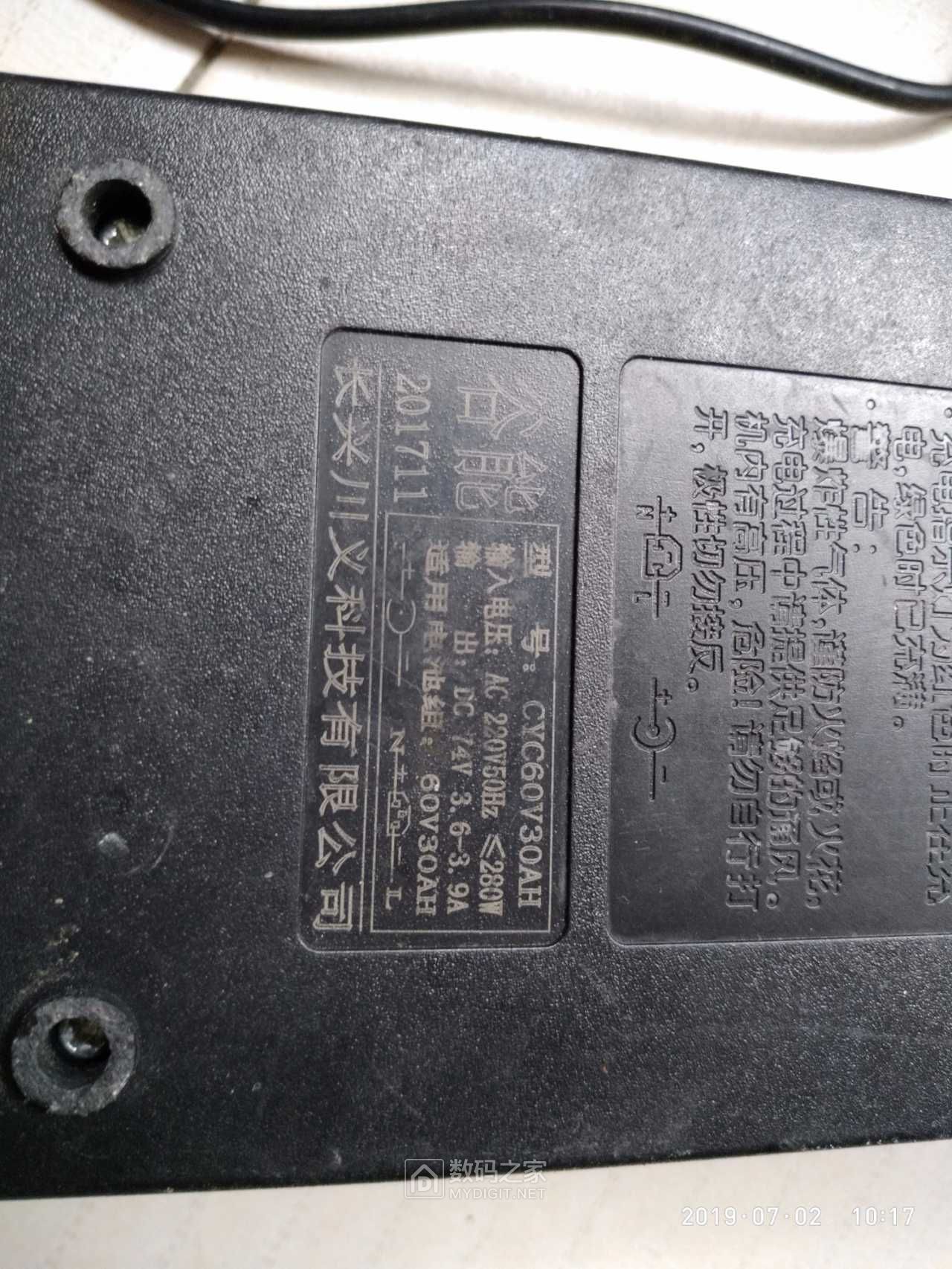

标签特写

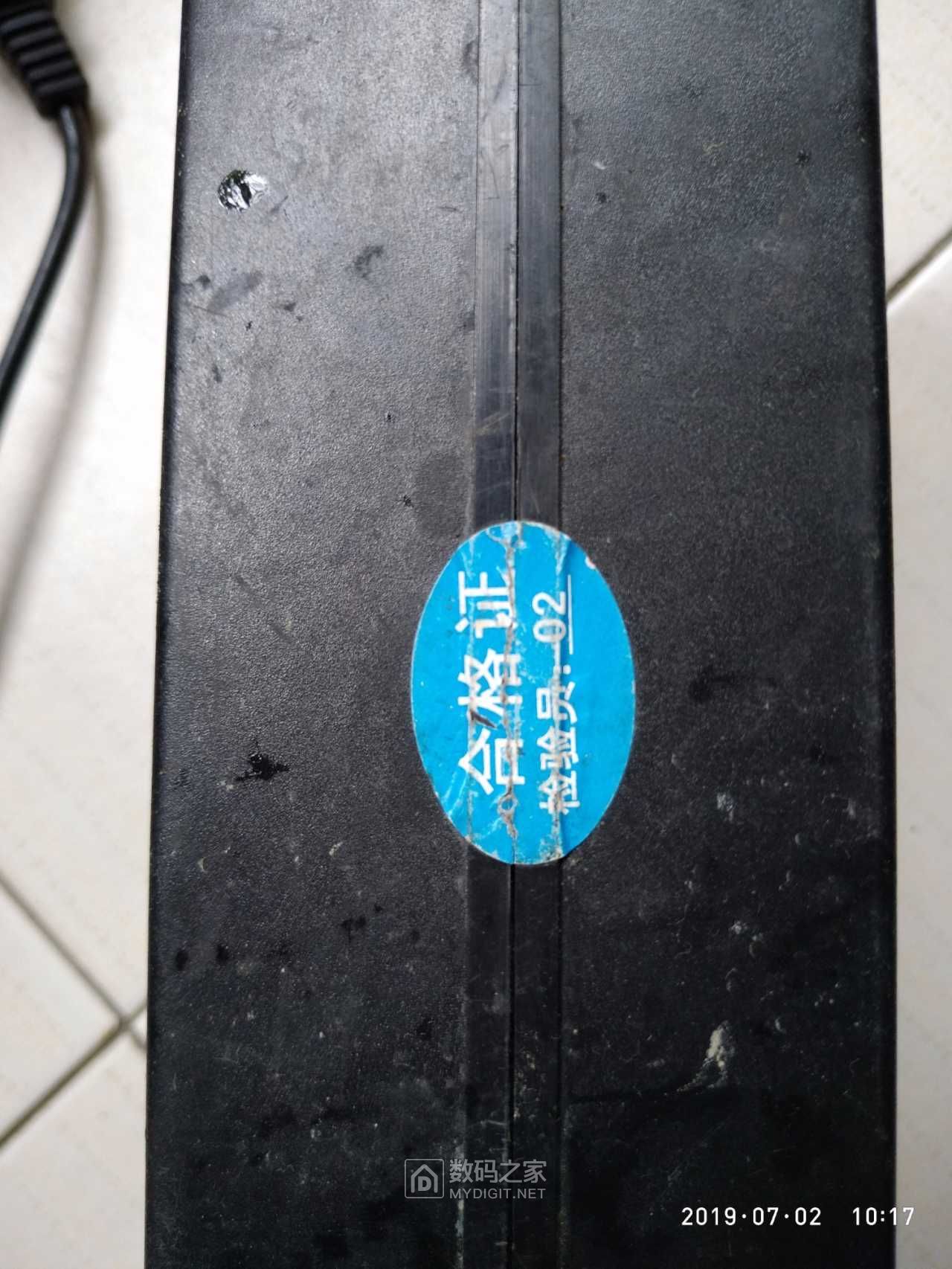

侧面贴纸


输出线已经脱出来了

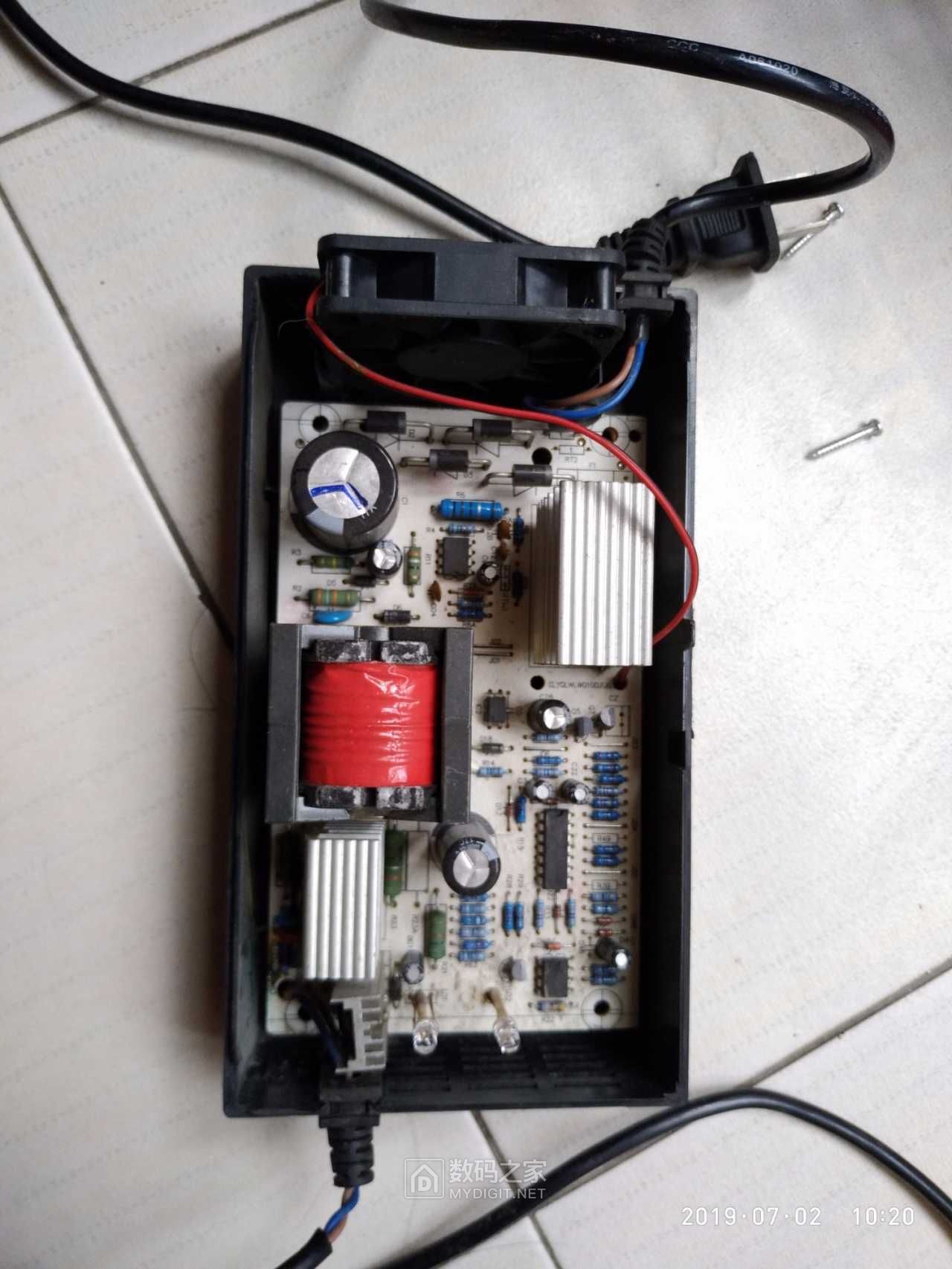

内部正面全景，很有肉

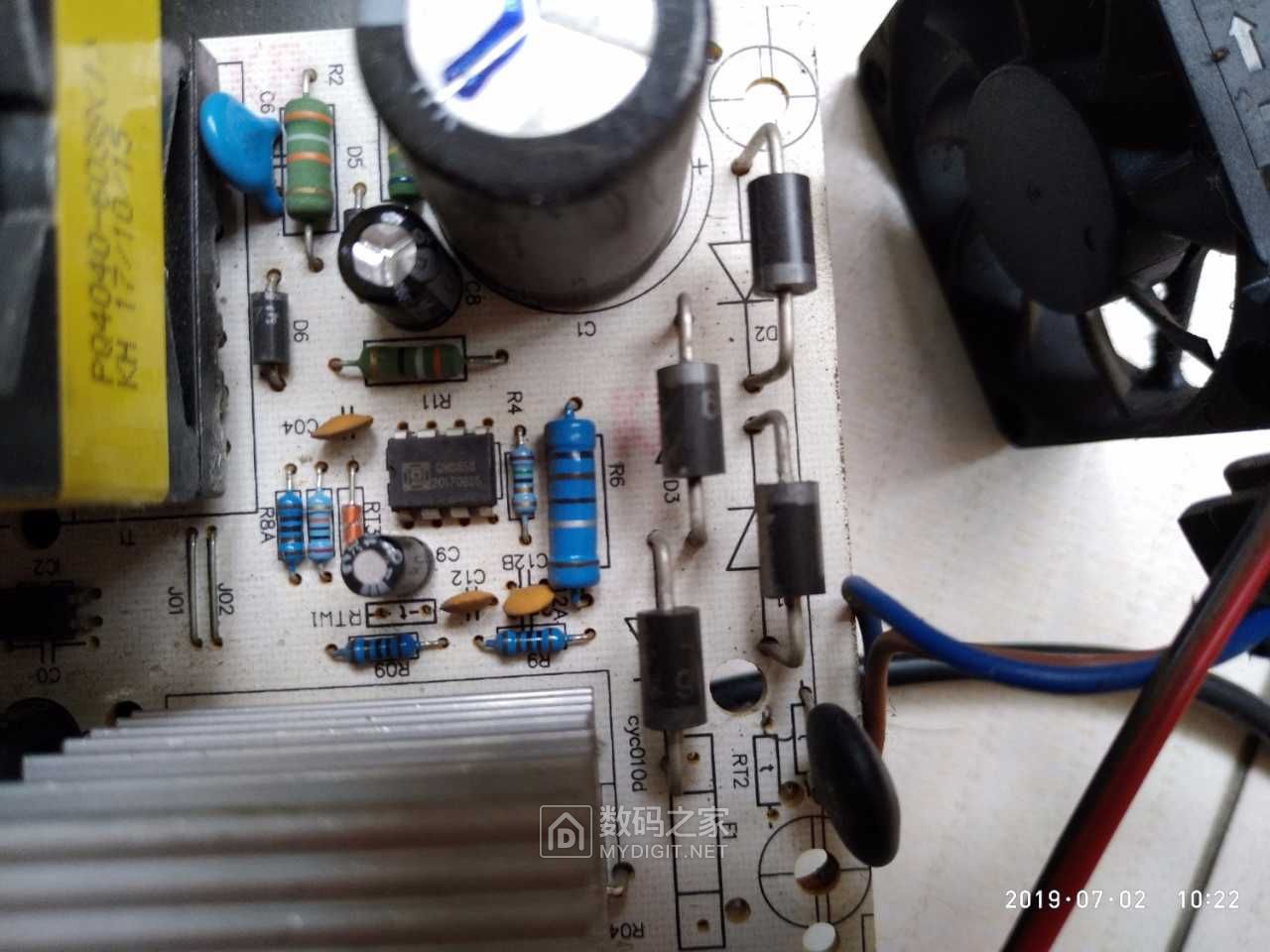

输入侧4个健状的整流二极管，排列很整齐。边上黑色的是NTC。保险管被省掉了，打算下次焊一个2A的上去

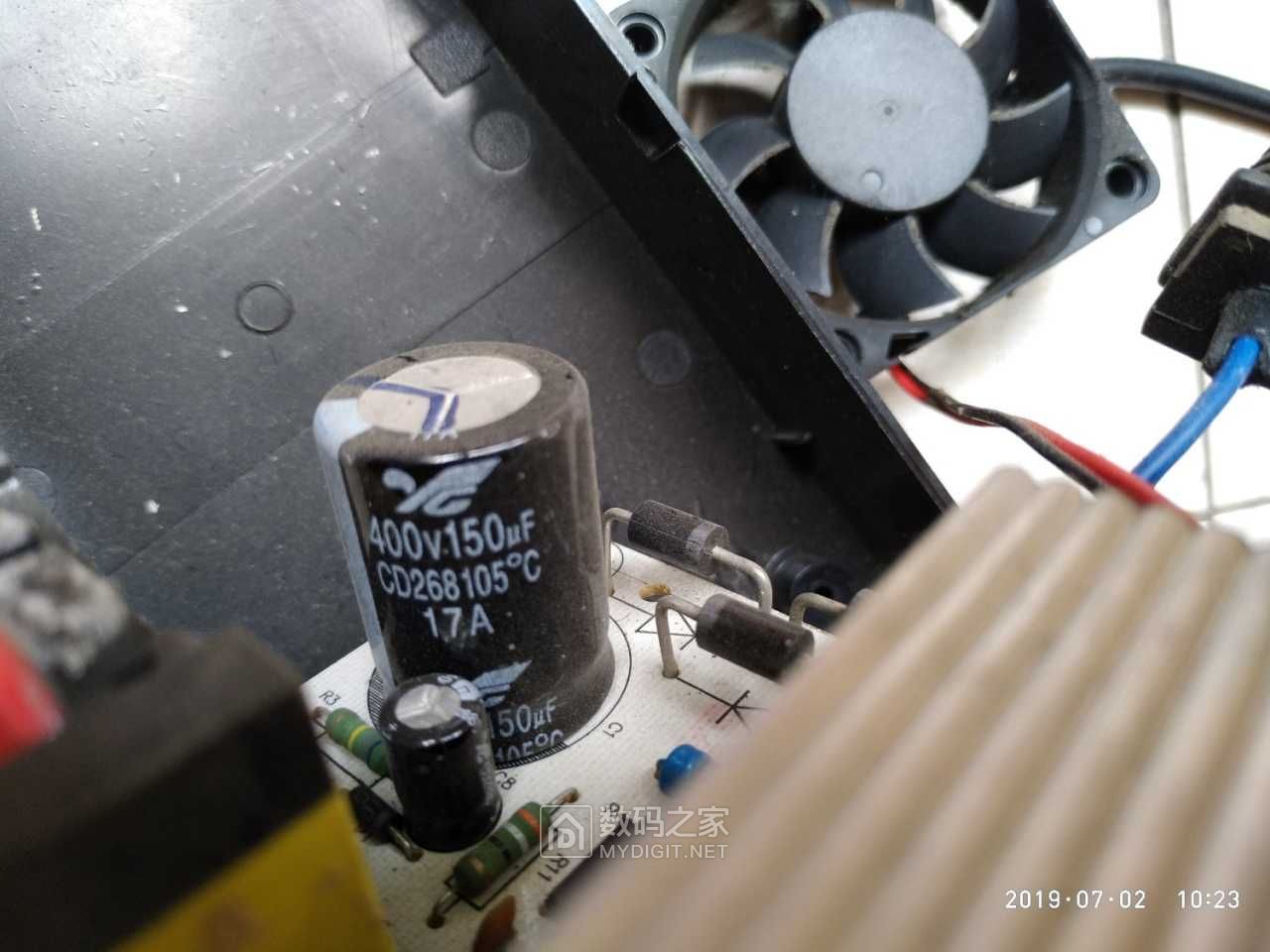

输入侧主滤波电容，400V150uf，貌似电动车充电器的主电容都不会太大

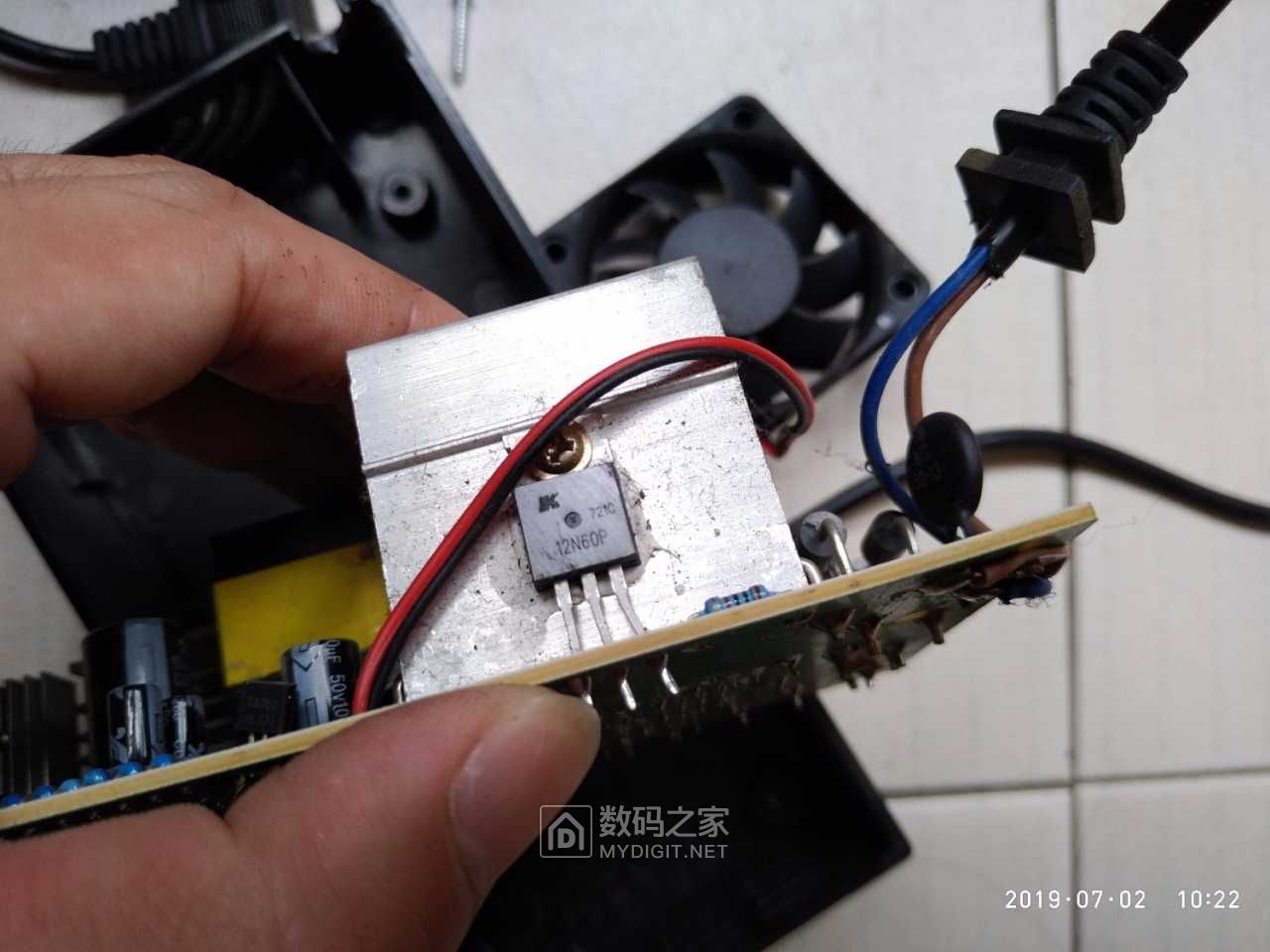

mos管，不知什么牌子的12N60P


未完，中间被插了，5楼继续
