详解指针正负压力表的结构和工作原理

sjtx1971 · 发表于 2024-10-16 09:27:40

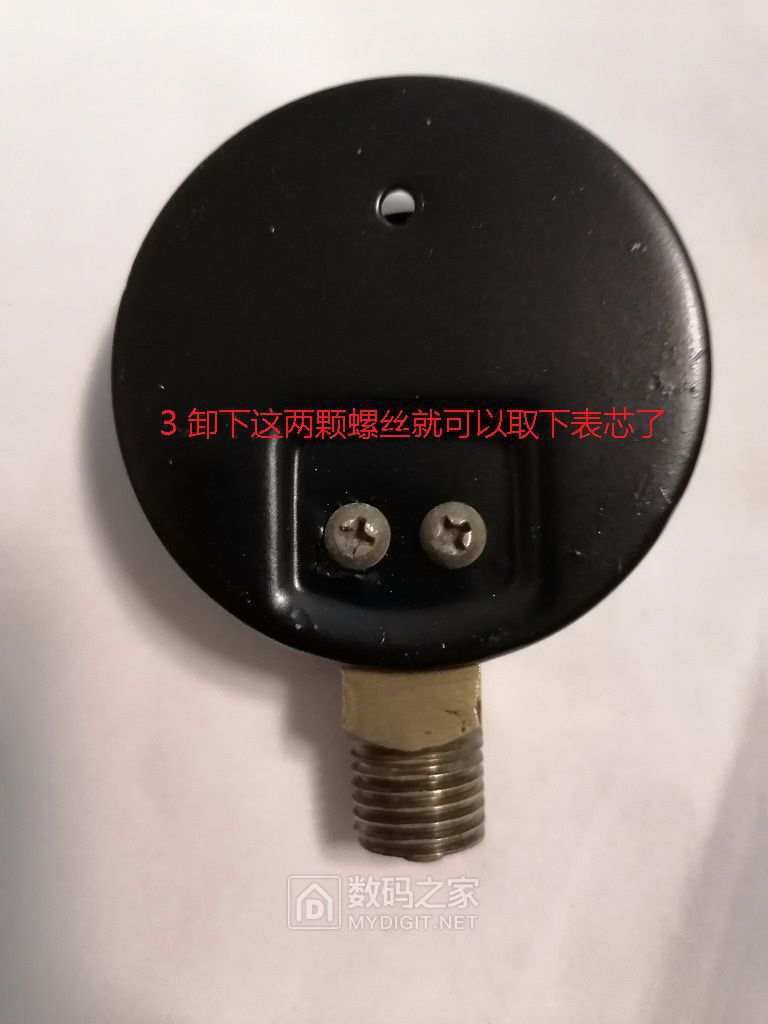

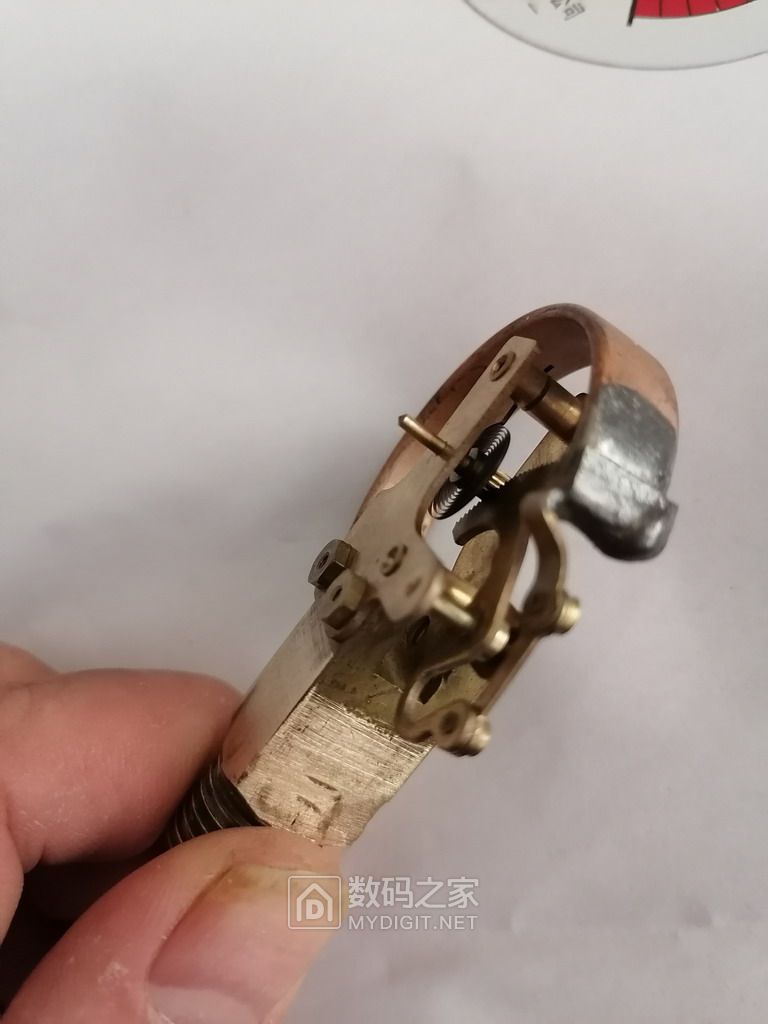

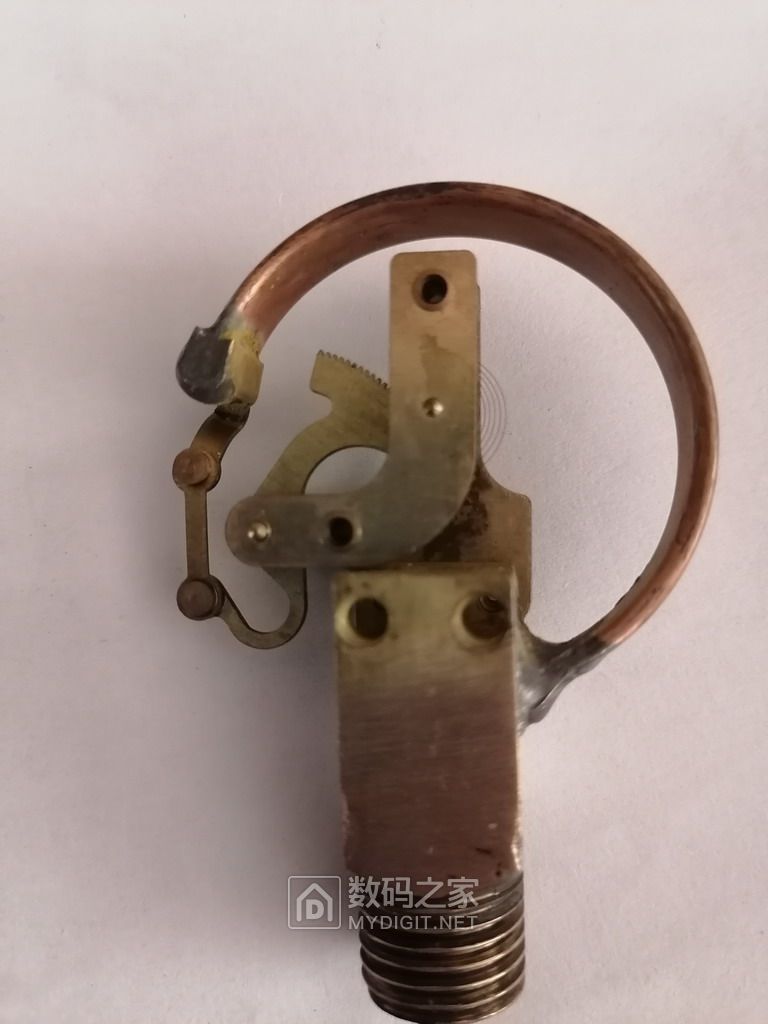

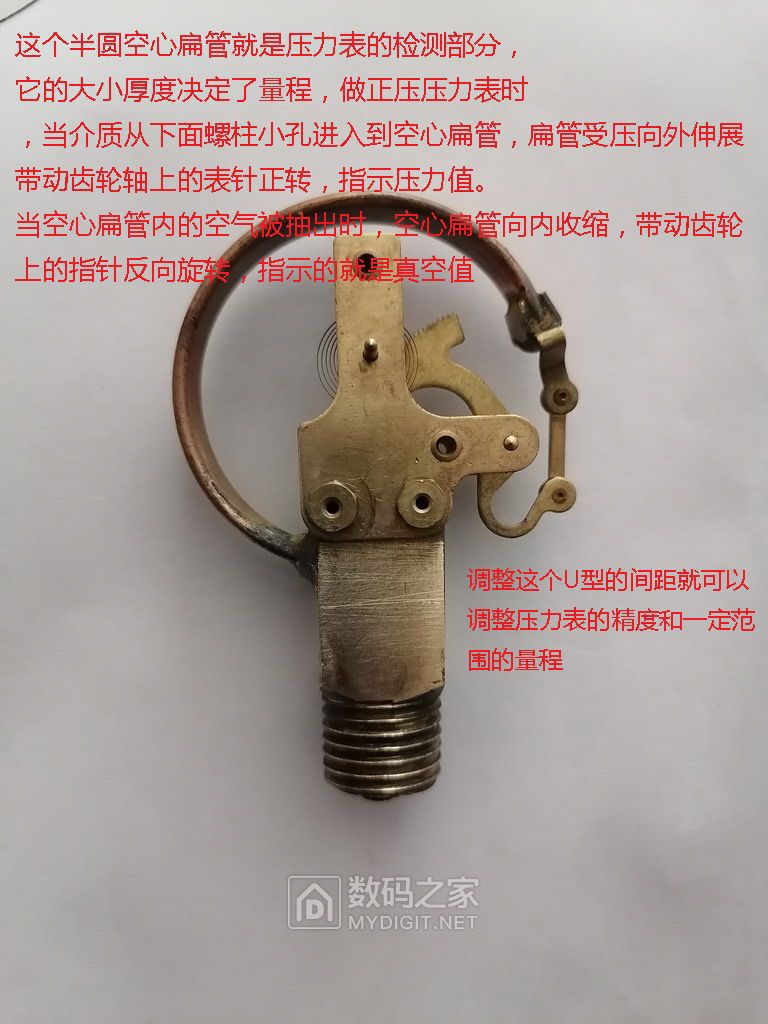

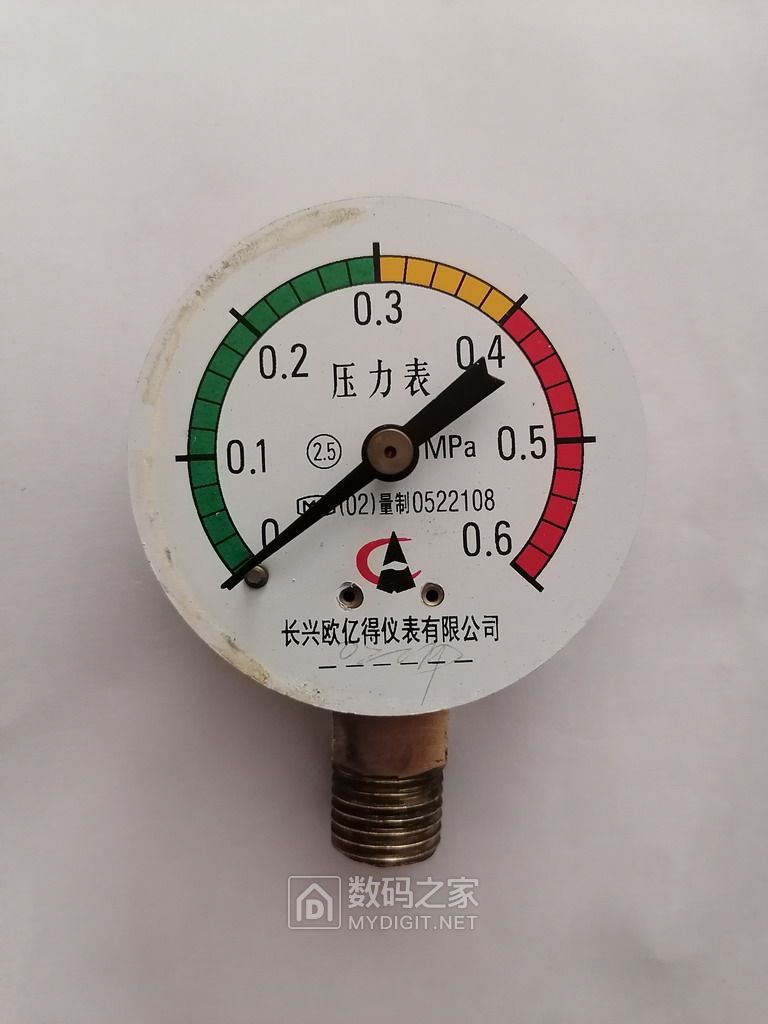

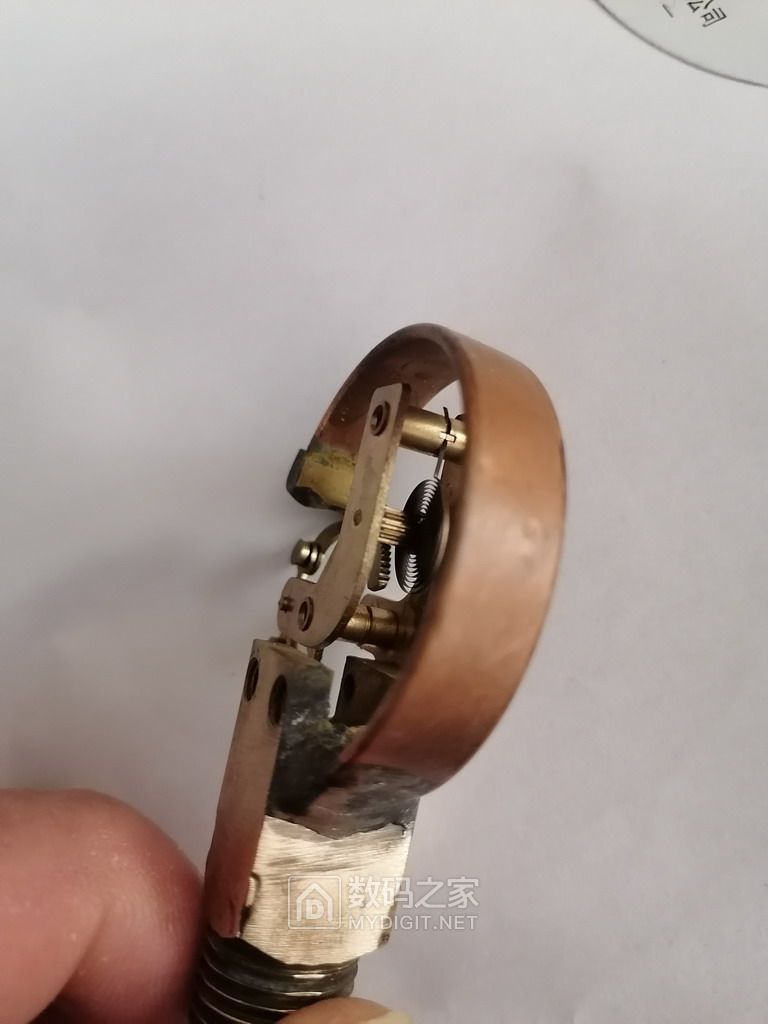

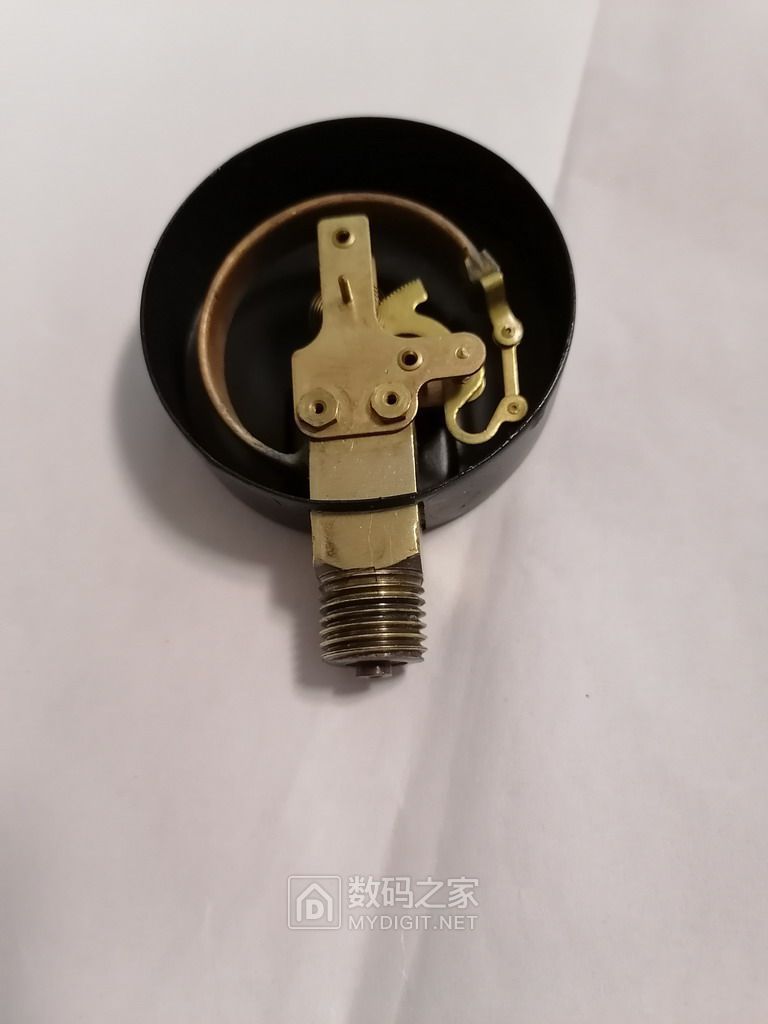

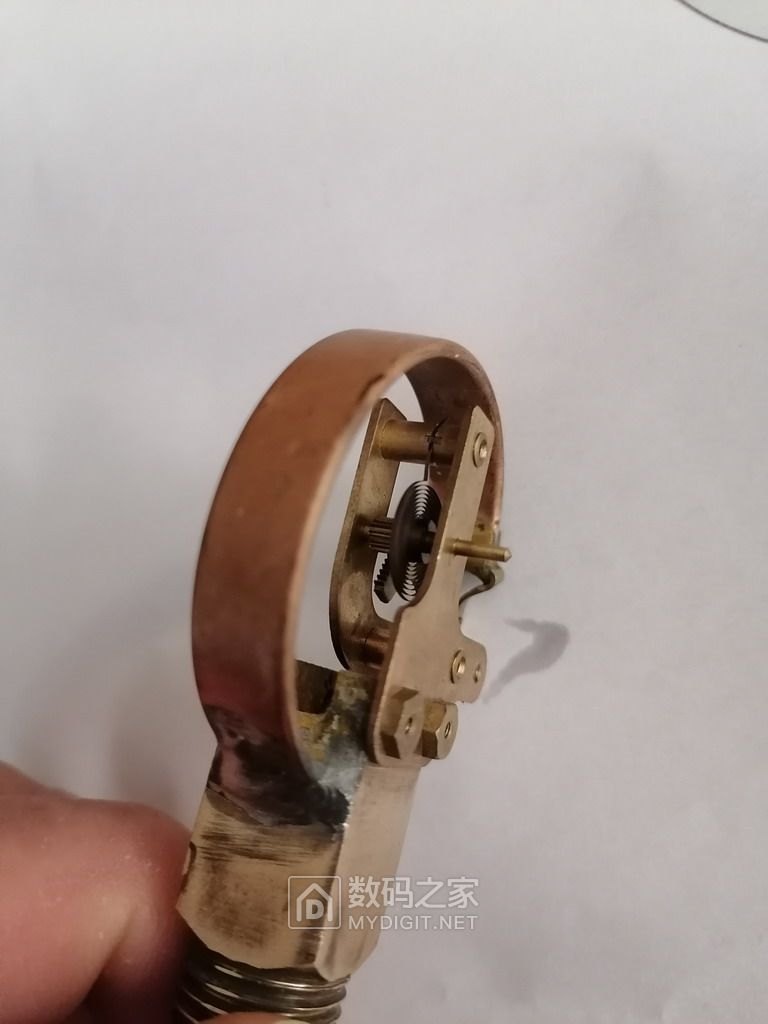

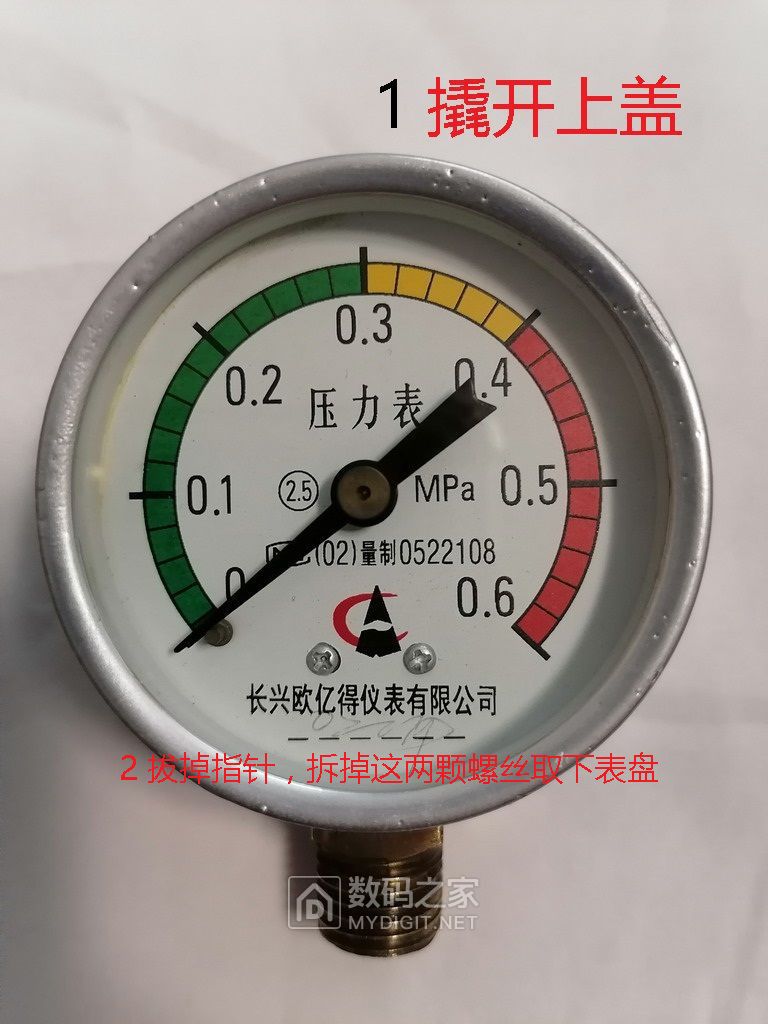

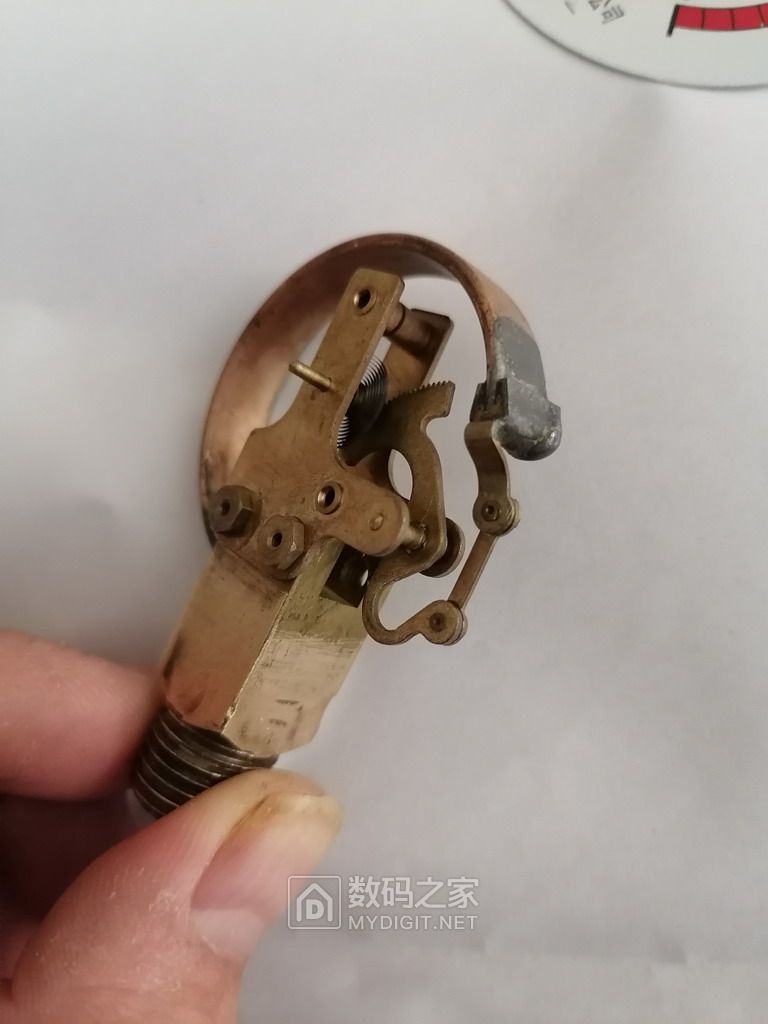

这几天闲了，翻出来一个N年前的压力表，除锈后重新喷漆，看着做工还不错，就发了这个帖子，闲话少说，直接上图

邪恶海盗 · 发表于 2024-10-16 09:32:20

难以想象以前科技不发达的年代他们是怎么校准的....

二○二四年十月十六日

919333773 · 发表于 2024-10-16 09:33:53

这个设计的很巧妙

sdaviy · 发表于 2024-10-16 09:38:11

铜件，实材

sjtx1971 · 发表于 2024-10-16 09:40:41

邪恶海盗发表于 2024-10-16 09:32
难以想象以前科技不发达的年代他们是怎么校准的....

校准还是简单的，有个基准表，然后调节U型件，但是我感觉计算那个扁铜管的宽窄，厚度，弧度的才是难点，毕竟表头的大小，有两三厘米的也有二三十厘米的，指示同样的压力值，怎么设计的？

12297282 · 发表于 2024-10-16 09:45:57

误差大不大

傻木 · 发表于 2024-10-16 10:03:15

哈哈哈哈
一直不知道压力表是个什么原理
今天终于看见全貌了

会不会从小孔漏气？

wlhcq · 发表于 2024-10-16 10:12:48

机械式的误差大

duanwangye · 发表于 2024-10-16 10:13:15

拆得很彻底，机械式压力表，结果简单，安全可靠。

douzi707 · 发表于 2024-10-16 10:44:41

可以做个胎压计

avalger · 发表于 2024-10-16 11:01:16

这个温度不同精度会影响很大？那空调加氟的低温估计不是很准？

fqazwsx12 · 发表于 2024-10-16 11:05:08

记得之前有一个机械式压力表，估计内部基本一样

oldeagle · 发表于 2024-10-16 11:09:28

机械式的，耐用

qigong · 发表于 2024-10-16 11:32:59

照片拍得不错
原理没讲清楚
中评！

piaoxue20000 · 发表于 2024-10-16 11:41:31

这是利用金属件的变形来计数的，误差比较大

houenyu · 发表于 2024-10-16 11:44:45

解释的很详细，谢谢，只不过看到上面还有一圈游丝，既然是齿轮传动了，那游丝还有什么用呢？难道是为了稳定指针用吗？

sjtx1971 · 发表于 2024-10-16 13:31:14

本帖最后由 sjtx1971 于 2024-10-16 13:40 编辑

12297282 发表于 2024-10-16 09:45
误差大不大

这类表大多都是2.5级的，误差受温度和加工精度影响很大，现在的高精度都是数字表了，但是指针表也是很多地方不可替代的，不用电，指示清晰明了，耐灰尘，耐震，还有把外壳密封后注入甘油来防震的，要求不高的场合还是很好用的

sjtx1971 · 发表于 2024-10-16 13:31:44

傻木发表于 2024-10-16 10:03
哈哈哈哈
一直不知道压力表是个什么原理
今天终于看见全貌了

都是焊接好的，一般是不会漏的

sjtx1971 · 发表于 2024-10-16 13:33:33

fqazwsx12 发表于 2024-10-16 11:05
记得之前有一个机械式压力表，估计内部基本一样

这类表的结构大同小异，也有低成本弹簧表，用弹簧代替扁铜管，还有低成本塑料机芯，精度更差，耐用性也差多了

sjtx1971 · 发表于 2024-10-16 13:35:47

本帖最后由 sjtx1971 于 2024-10-16 13:43 编辑

houenyu 发表于 2024-10-16 11:44
解释的很详细，谢谢，只不过看到上面还有一圈游丝，既然是齿轮传动了，那游丝还有什么用呢？难道是为了稳定 ...

因为连接件都有公差，游丝是给指针一个反向力，来降低公差的，还有一个作用就是稳定指针
