电量指示通用12v电瓶3.7v锂电池电量电平led指示计量显示板测试仪

罗科喜电子制作 · 发表于 2021-7-22 22:22:49

套件价格
¥9.50

淘宝链接：https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-1254210752.79.60145a7aDcVifh&id=44599291606
手机淘宝保存图片打开手机淘宝扫码购买

所谓电量显示，就是取一段电压，进行百分比分段模拟显示，如3.7V锂电池，取下限电压3V,上限4.2V,4.2-3=1.2V,这个上下限之间1.2V的电压差，就是电池的模拟电量了

LM3914是美国国家半导体公司的点状/条状显示驱动器，已经面市20多年了，LM3914可以精确的检测模拟电压，并使10个LED显示，显示方式点状模式点亮10个LED中的一个，或以条形模式逐个点亮LED
LM3914制作的电池电量显示，简单易懂，一目了然，让你随时知晓和掌控

显示方式说明：显示电池上下限之间电压，分10档显示，每一灯亮代表电量显示的10%，10灯代表显示电量0%-100%范围，使电池的剩余电量一目了然；还可以改成单灯显示，就是显示只有一盏灯亮，更省电，单灯亮耗电4mA,全亮42mA.

参数
功耗：条形显示全亮42ma，单灯显示4ma
测量范围：通用2.4-20v内的电池

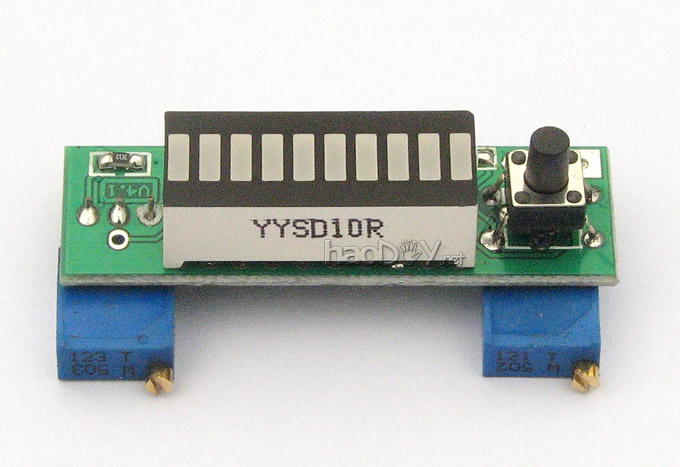

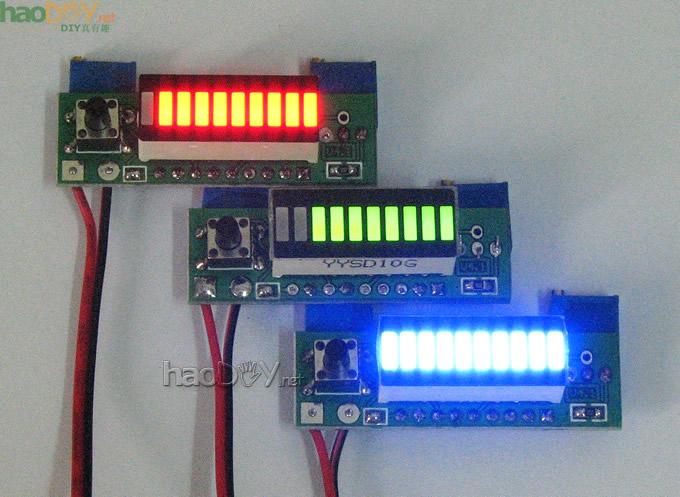

颜色:红色，绿色，蓝色
显示方式：多灯条型显示或者单灯点状显示
pcb板尺寸:45*14毫米

适用于锂电池，铅酸蓄电池以及其它一些需要显示电量的电池
电源显示范围可调，针对电池的放电曲线进行了科学设置，直接支持：单锂1S（4.2V）~4S（16.8V），铅酸6V~12V，镍氢3.6V~18V，镍镉等电池3.6V~18V

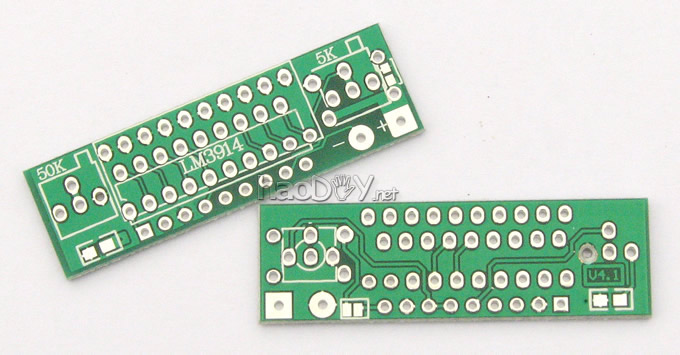

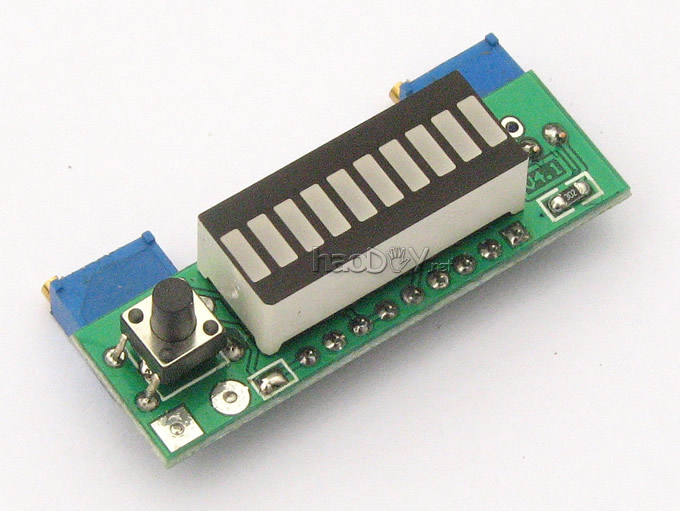

pcb电路板 1.5元/片，FR-4喷锡A料，质量非常好

焊接好后的成品 15元，拍下请备注好电池规格，如果无备注说明，不帮调试，自己调试

多个颜色，有红色，绿色，蓝色

各种电池显示高低电压范围调整下表

1.锂电池：

单节锂电池放电完毕后电压为3V，充满电时4.2V；

1S对应为3V（第一灯）至4.2V（第十灯）；

2S对应为6V（第一灯）至8.4V（第十灯）；

3S对应为9V（第一灯）至12.6V（第十灯）；

4S对应为12V（第一灯）至16.8V（第十灯）；

其他串联电压以此类推。

2.铅酸电池

铅酸一般是6V或者12V电池：

6V对应为4.8V（第一红灯）至6.75V（第十灯）；

12V对应为9.6V（第一红灯）至13.5V（第十灯）；
本模块根据上面的标准电池放电范围设计，能准确的反应出电池的电量，让使用者能随时观察电池的状态。

下面调整方法：

所需设备：可调稳压电源一台，精度决定本板显示精度。一字钟表螺丝刀一把。

以单锂3.7V为例，3V为欠电低端，4.2V为满电高端。

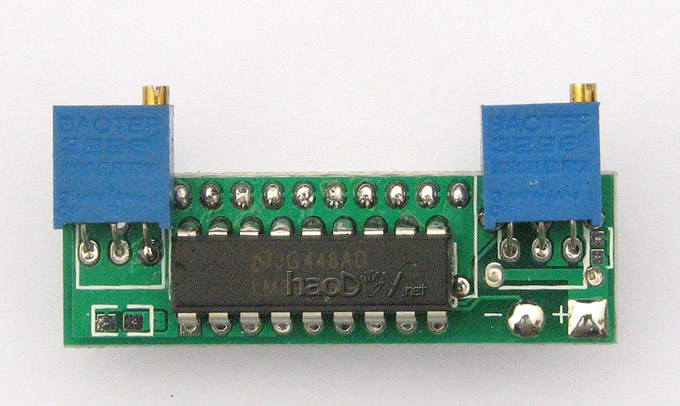

1、调整可调电源电压到所需显示的电压高端4.2v，接上本板，这时候有两种结果：一种是不亮，一种是全亮或亮几个。这时候缓慢调整板上503(50k)电位器，直到LED条刚全点亮为止。不亮或者亮几个逆时针调整，全亮时顺时针。

2、调整可调电源至所需电压低端3V。调整板上502(5K)电位器至刚好点亮一个LED，不亮顺时针调整，亮几个或者全亮逆时针。

3、耐心重复第一第二步。通常2次即可调整到所需显示范围。

如果没有高精度可调电源，简单调节方法把电池充满电就是高端电压，电池放电耗尽就低端电压，接入电量板进行调节

注意：要自己调节电压，必须领会以上步骤意图，按照方法顺序调节不能，先调高端，再调低端，盲目动手造成调乱很难恢复，本店不再售后。

其他规格电池范围调试方法一样(调节高低显示范围)。

补充说明显示模式A/P：全亮线性/单灯点阵模式切换，默认是线性模式，板上预留有切换焊盘，用焊锡连上焊盘即可变成全亮线性模，不焊接就是点状单灯显示方式

注意:红色接正极，黑色接负极，切不可接反，接反直接报废，本模块最高极限电压是直流20V，焊接时请用防静电焊台或者拔电余热焊接，由以上原因造成的故障我们不保修.

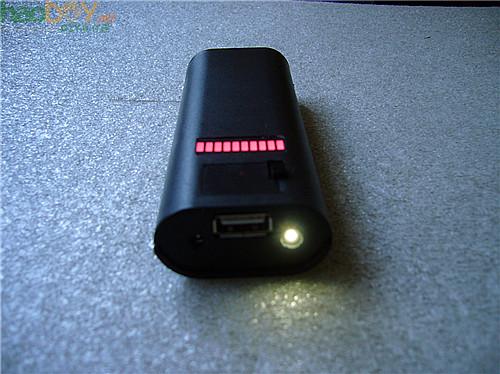

下面客户diy作品(产品不带外壳)
