本人比较喜欢USB供电LED灯，一来可以把闲置的手机充电头利用起来，二来插上充电宝就是个应急灯，三来外出扎营的时候可以用。然而网上卖的USB灯，功率普通虚标，而且多数都是电阻限流，效率低。为此决定自己动手做。
第一步是选择一款合适的驱动芯片，本来想找个现成的方案抄，奈何没找到合适的，没办法只好自己找芯片了。尽量找用得多的片子，这样比较好买（能包邮，你懂的）。

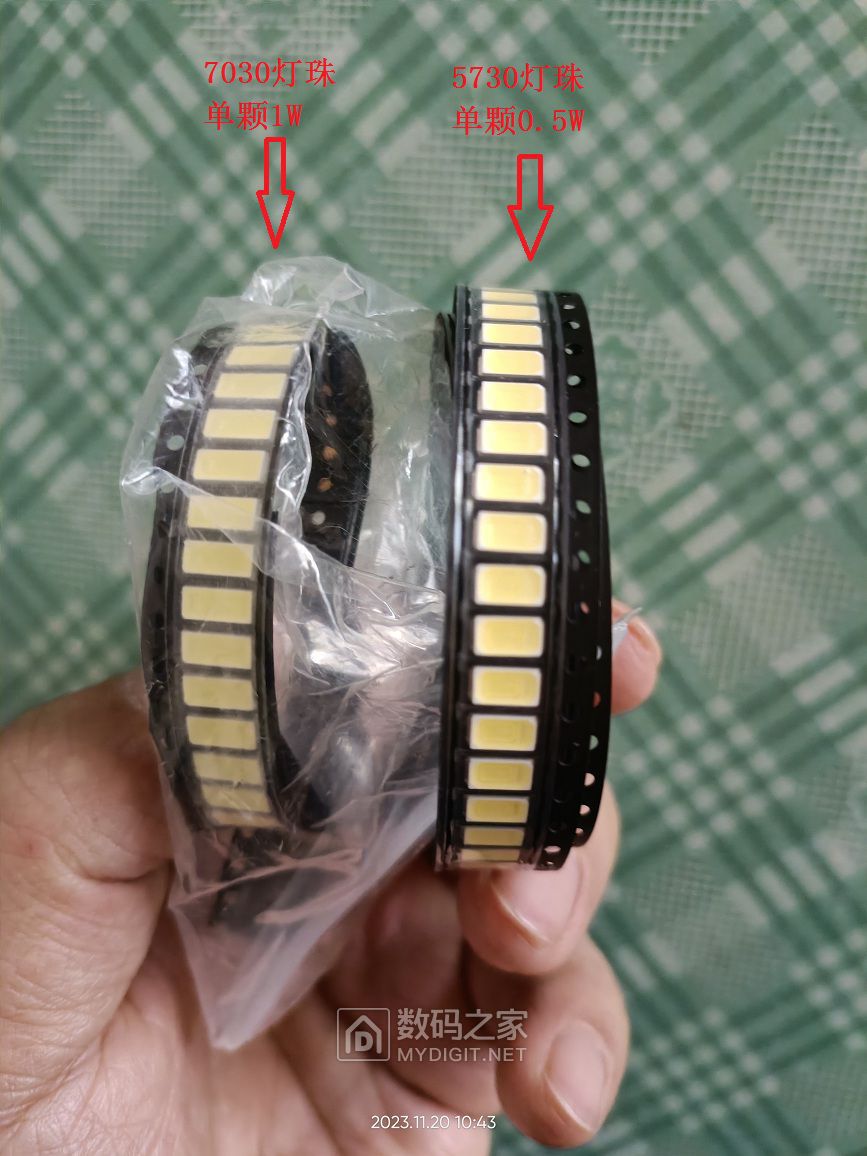

先确定功率：2A的充电头理论上最大输出10瓦功率，假设驱动电路效率是80%，则LED灯为8瓦。再考虑其它损耗并适当留出余量，确定灯的功率为7.5瓦。手里有7030和5730两种LED灯珠，7030为1W 6.6V，5730为0.5W 3.3V。为了支持1W灯珠，也为了使灯珠的亮度尽量均匀，所以要选择升压Boost芯片，便于LED灯珠串联。
一番搜索后初步4款芯片，分别是：XL6003、XL6005、SY7200、SY7203，都是国产芯片。

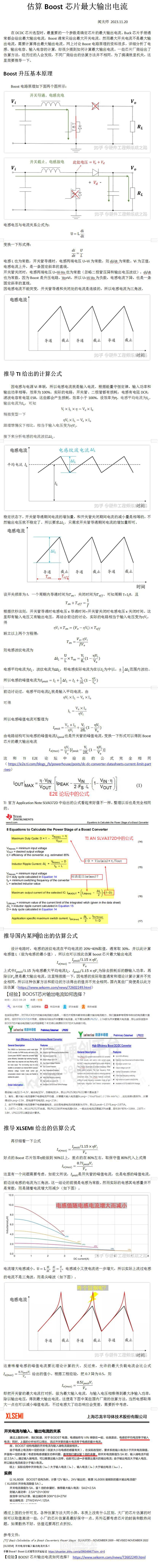

Boost芯片手册里通常会给出最大开关电流，不会明确给出最大输出电流（或最大输出功率）。因此，要先搞清如何计算Boost芯片的最大输出电流。讲Boost原理的和参数计算的资料满天飞，唯独对如何计算最大输出电流绝口不提。一些厂商给出了估算方法，确又为说为什么。为此先结合Boost电路的工作原理，厘清这一问题。因篇幅比较长，放在二楼。

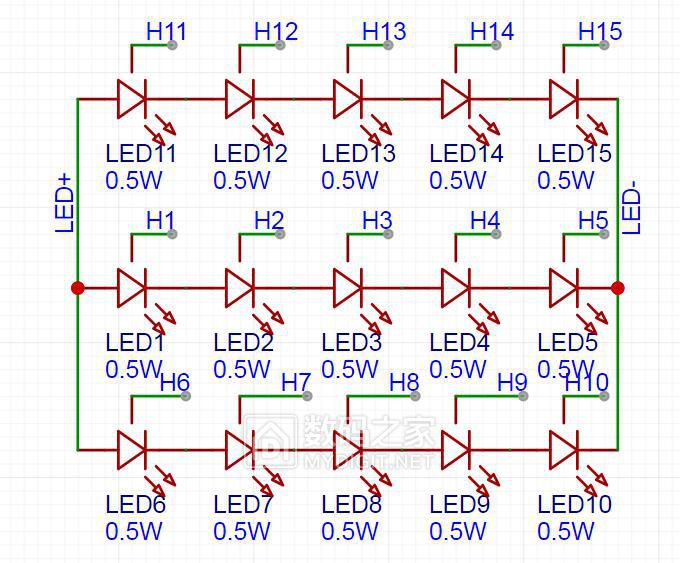

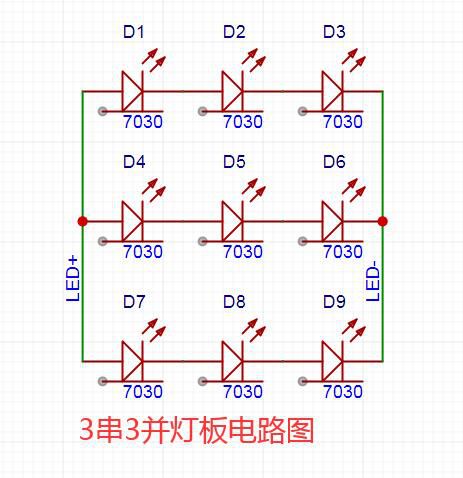

通常Boost电路升压3~5倍时效率较高，所以6.6V灯珠3串3并，19.8V 0.4A；3.3V灯珠5串3并，16.5V 0.45A。经计算，XL6003、SY7200不满足要求，需要在XL6005和SY7203里选择。XL6005为TO252封装，大小适中，方便焊接，开关频率180KHz，需要的电感电容（电解电容）体积比较大。

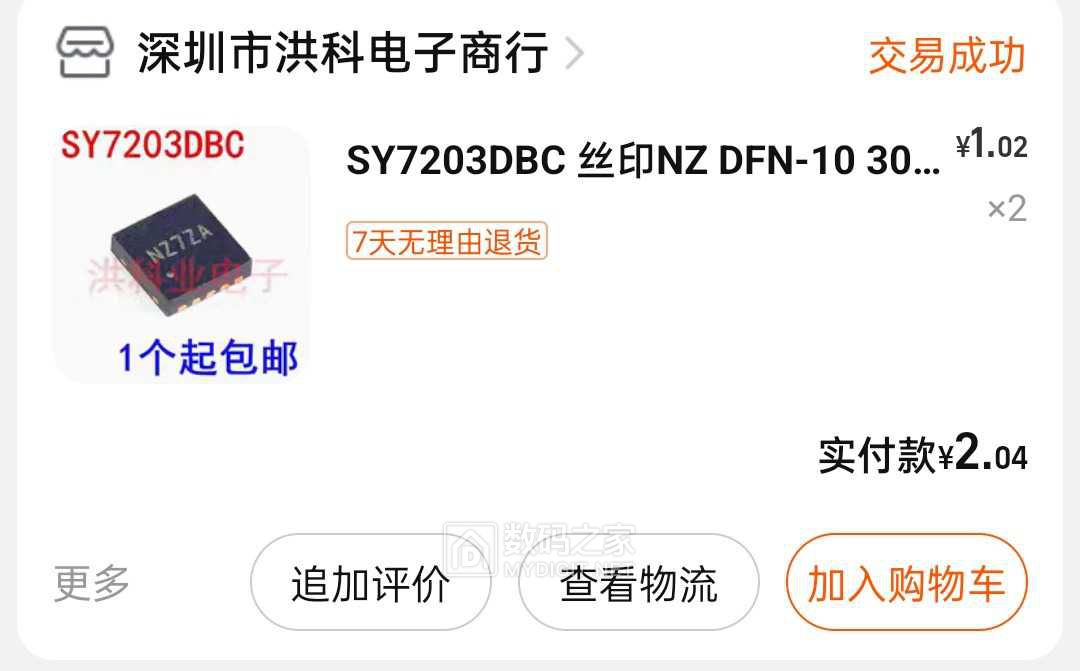

SY7203为DFN封装，似乎不好焊（其实熟练后很好焊），开关频率1MHz，需要的电感电容体积较小。LED灯工作时温度较高，对电解电容的寿命影响较大。而且体积大的电感价格也贵。综合考虑后最终选择SY7203。

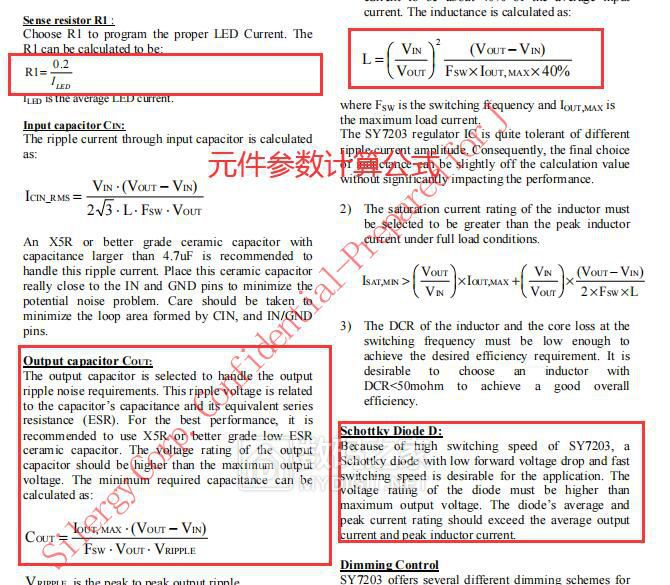

接下来根据手册中给出的公式，计算元件参数，绘制电路图并画PCB。

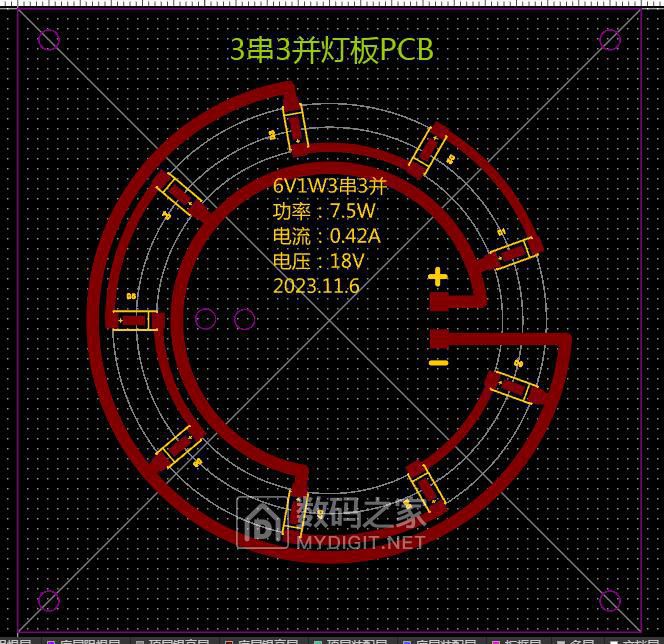

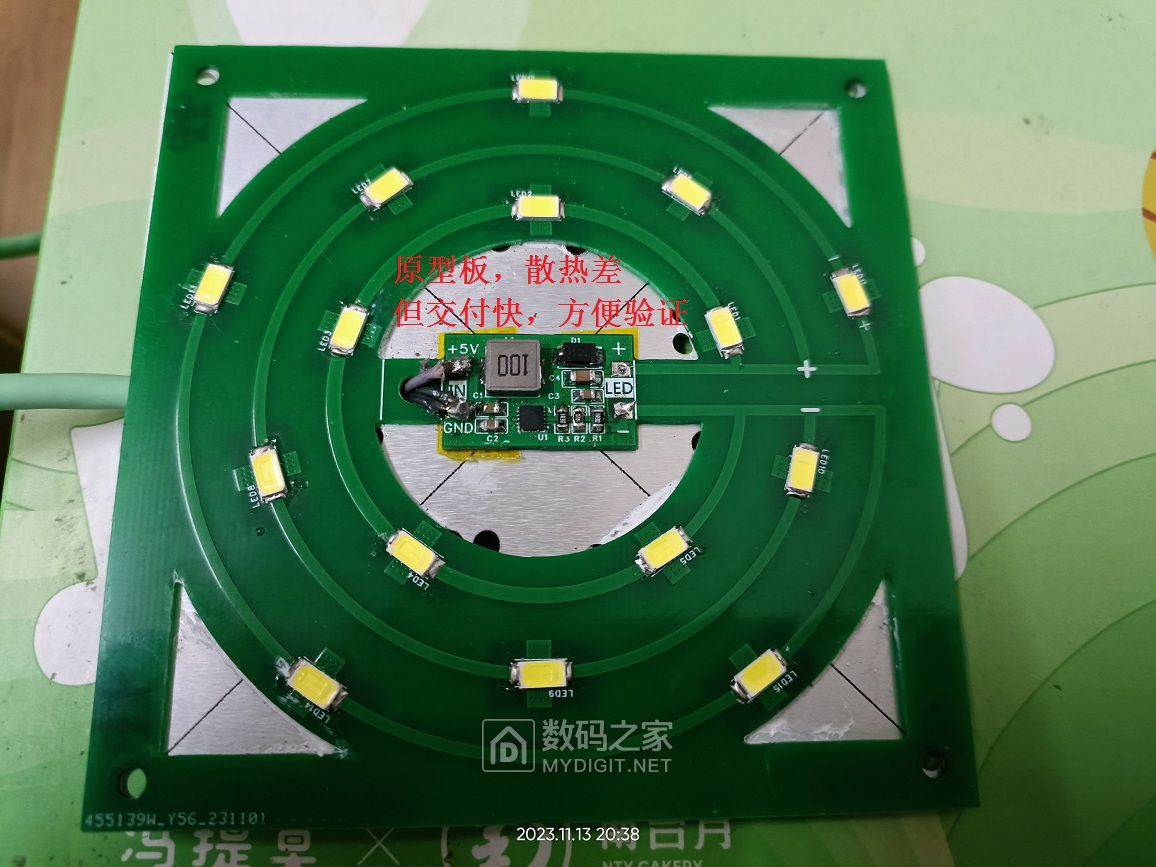

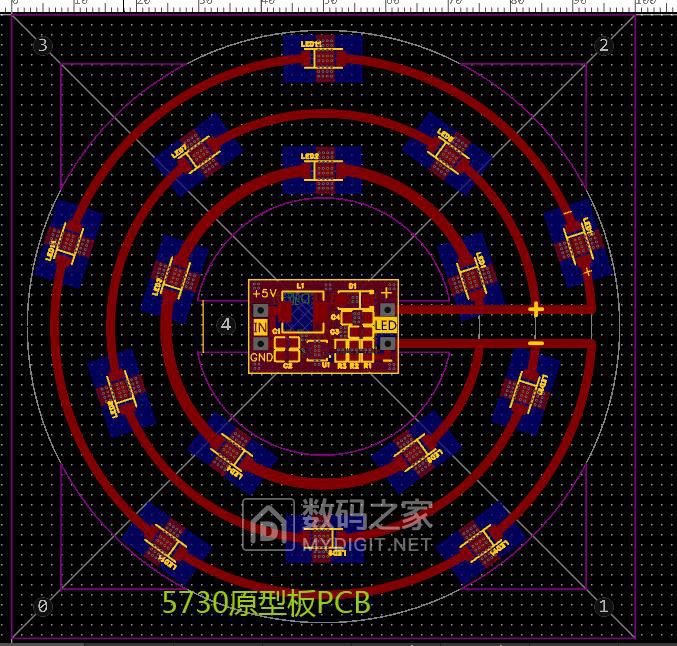

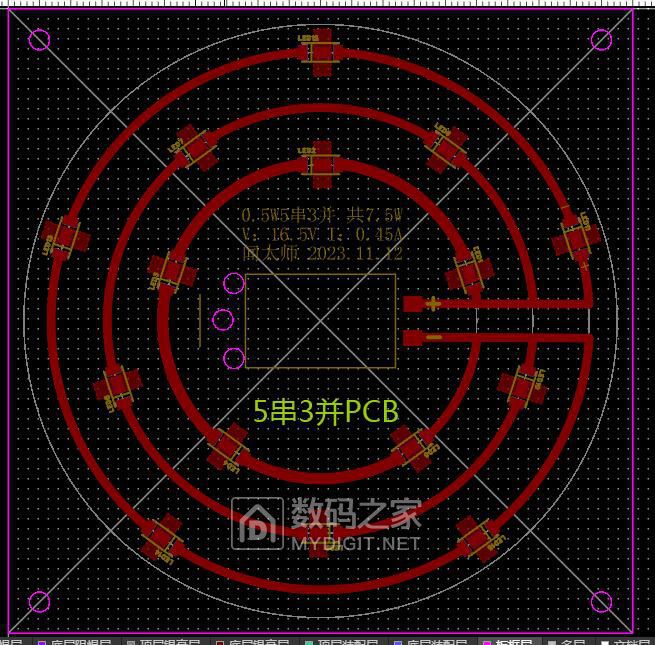

FR4板子打样比较快，因此先把驱动电路和灯板画到一个板子上，方便快速验证。

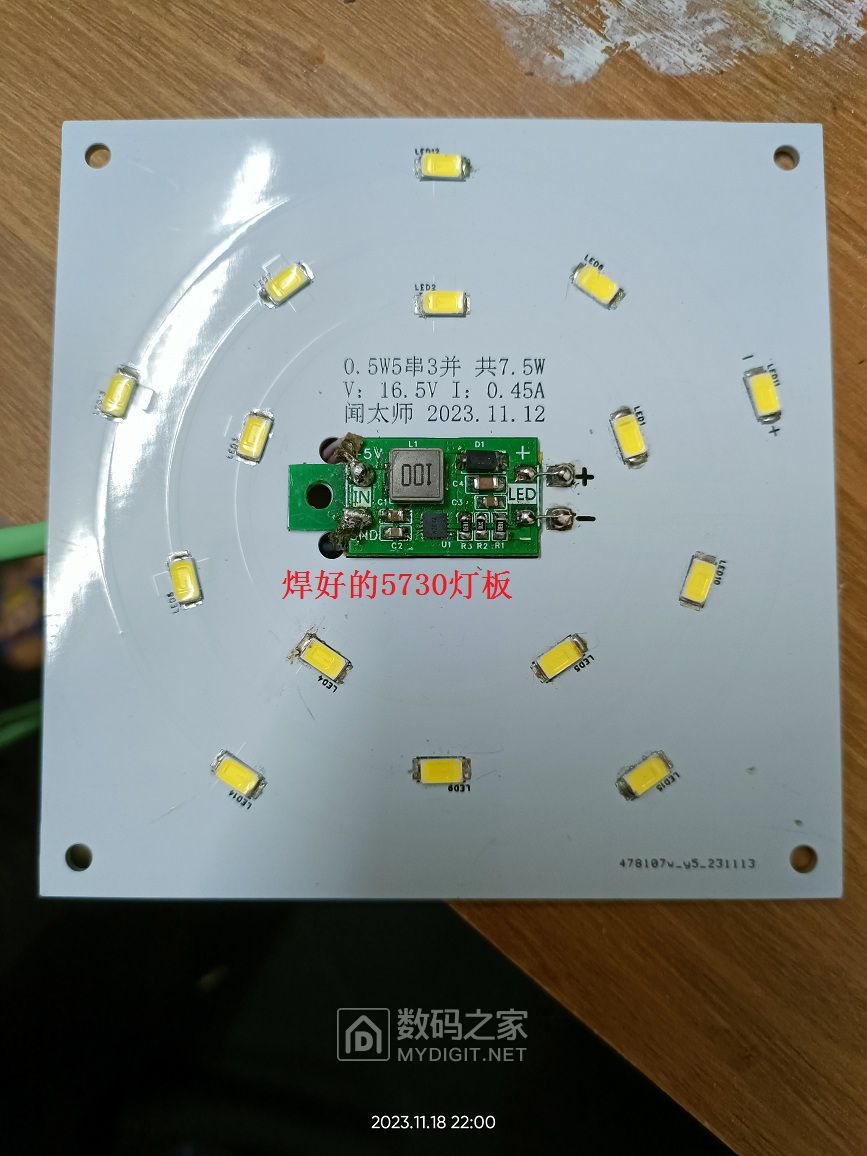

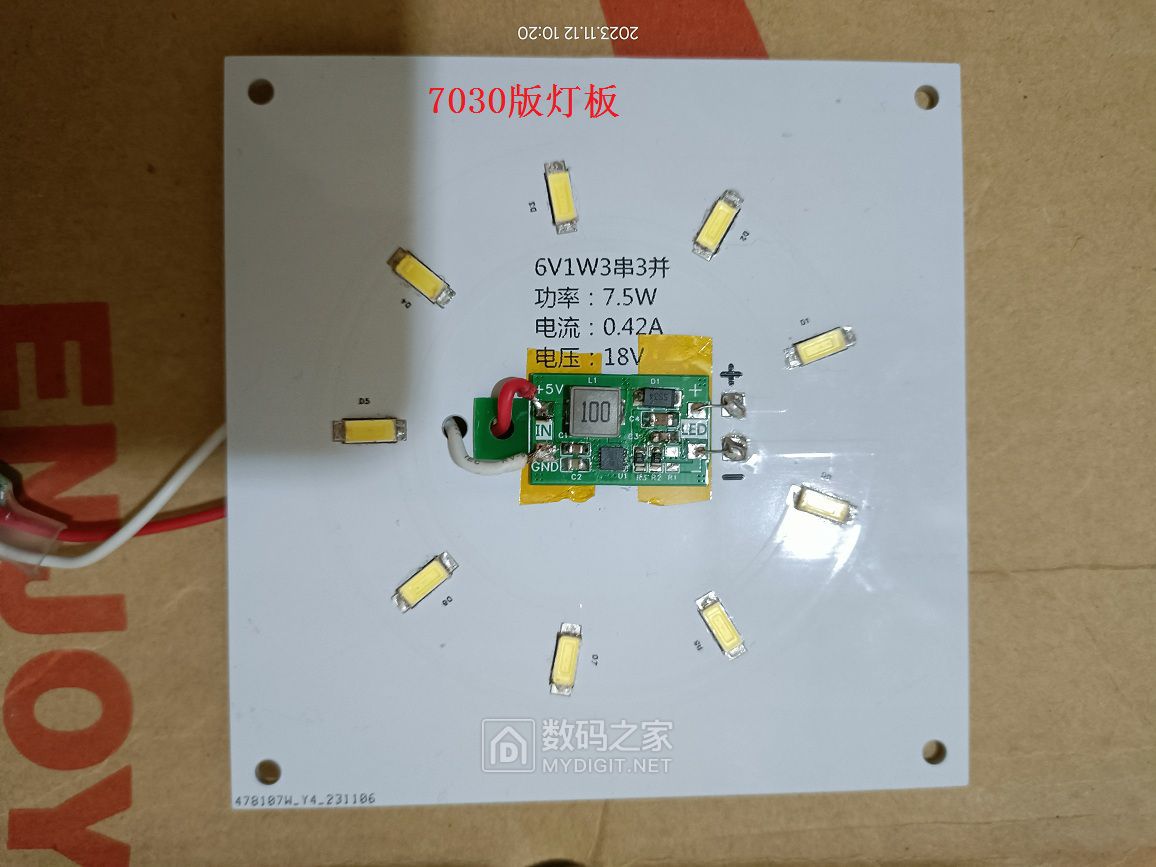

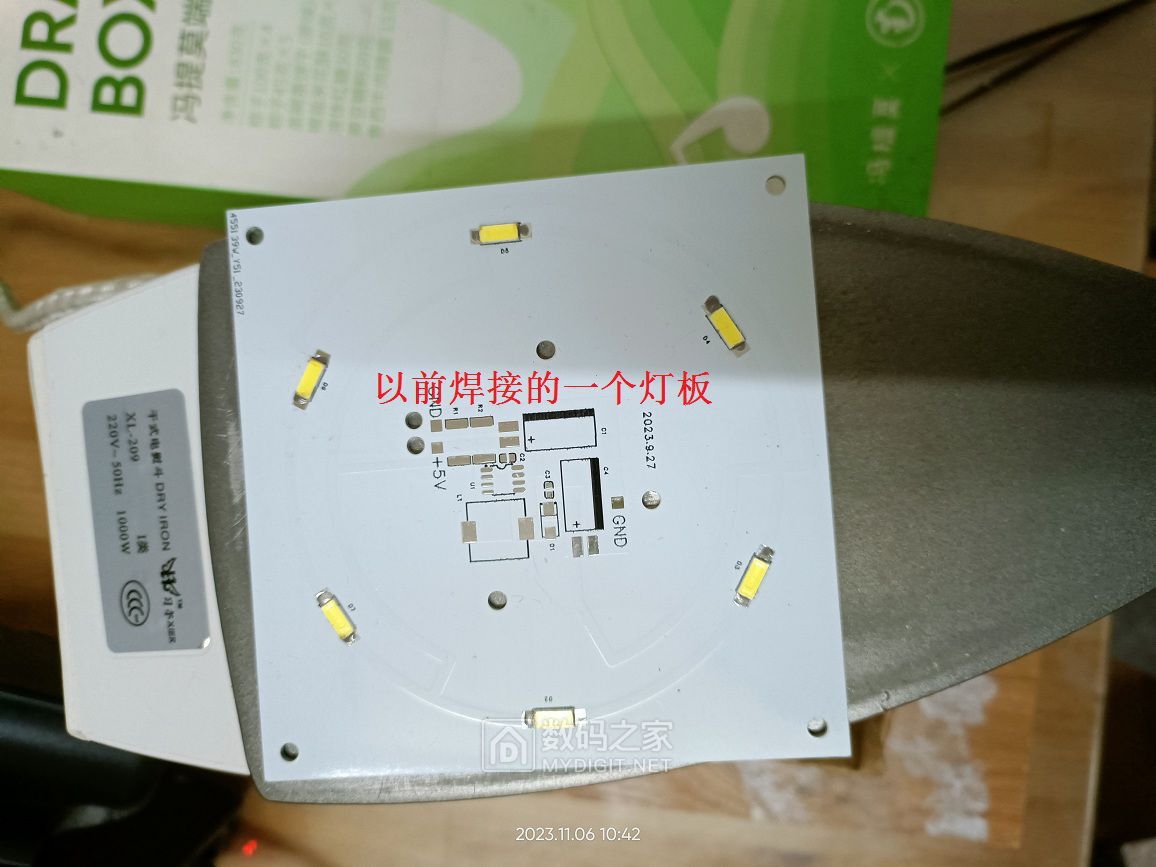

画好板子提交给板厂打样。板子到手后开始焊接组装，为加强散热，把PCB背面灯珠位置涂好导热硅脂，粘在以前做废的铝基板上。通电一切正常。

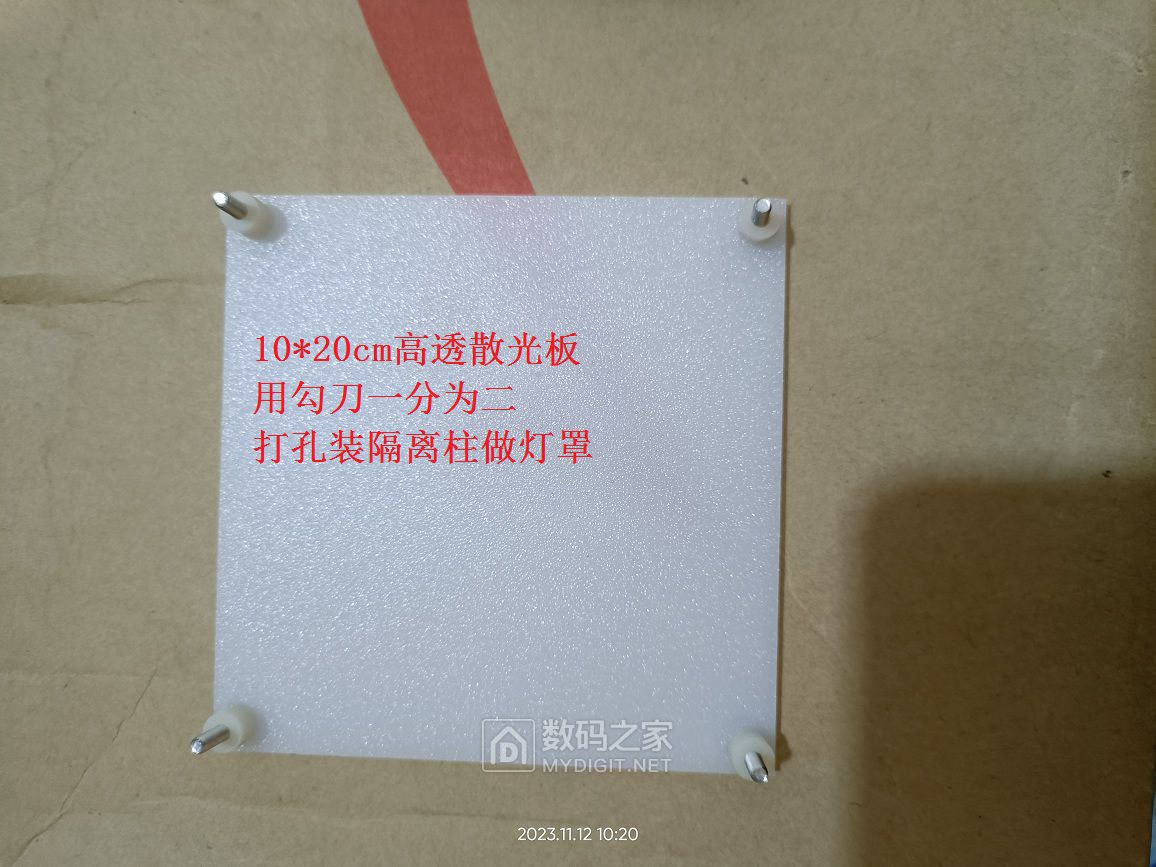

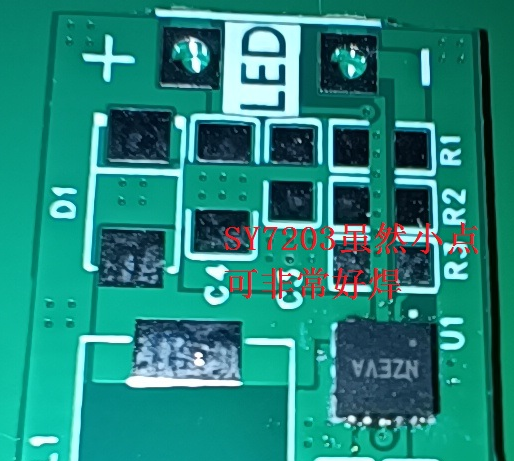

SY6203芯片，丝印NZEVA
