还有比这更简单的开关电源充电器吗

xbxxdiy · 发表于 4 天前

一个5伏2安电源，姑且就叫它充电器吧。

毕竟人家使用了3条腿的双色LED指示灯。

因电源管理芯片天灵盖已炸飞，型号未知。

电源芯片1脚通过115kΩ电阻接开关变压器辅助绕组一端，辅助绕组另一端接地；2、4脚接在一起；3脚接小电容正极，电容负极接地；5、6脚接开关变压器主绕组，主绕组另一端接整流滤波后的310伏；7脚接地。

路边捡回来的，拆开感觉电路挺特别，就简单画了一下电源初级电路，供坛友参考。

开心的果 · 发表于 4 天前

没问题啊，能有5V电压，最多就是电流没有2A。

bhlsc · 发表于 4 天前

缩减到极致。中午用没事呗！

603599910 · 发表于 4 天前

虽然说极简但是这个原边方案确实是可以的,就是原边缺点也有输出不咋稳定,看双红色指示灯的方案就知道.

msz09861 · 发表于 4 天前

如果能达使用目的，简单了也是好事，只要元件质量过关。

603599910 · 发表于 4 天前

本帖最后由 603599910 于 2025-4-27 10:37 编辑

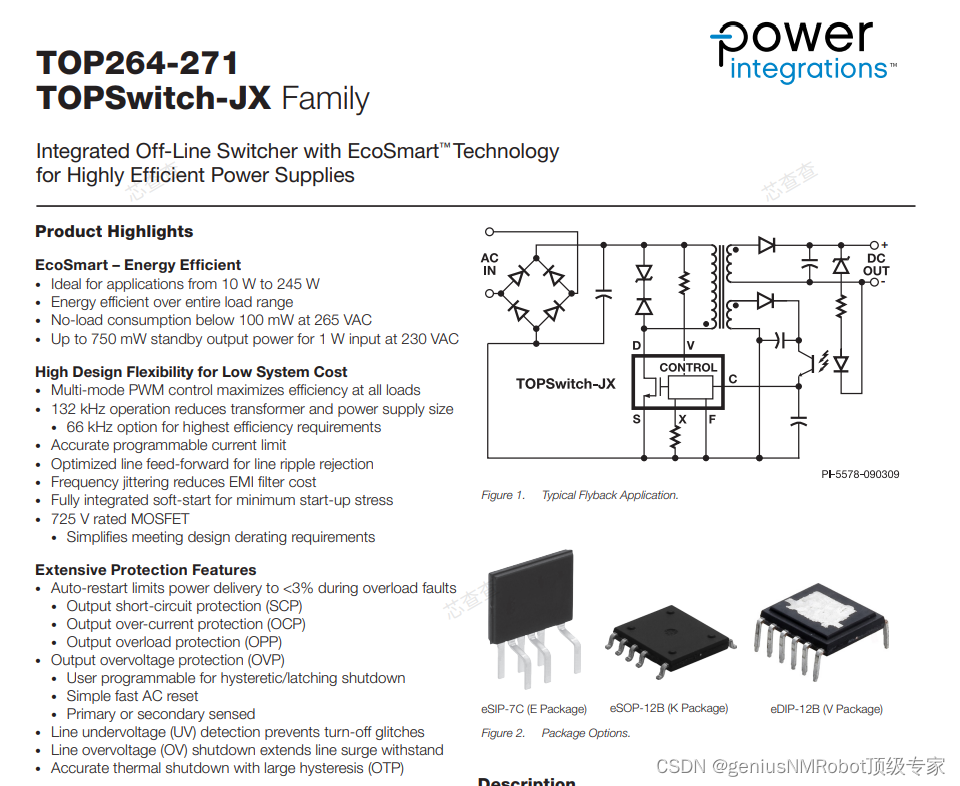

类似极简方案还有这个TOPSwitch系列

陈楚生 · 发表于 4 天前

现在的便宜货大都是这样的了。

majiwu1234 · 发表于 4 天前

是的，现在高科技产品越来越多，我们都要学会慢慢接受；一个芯片可以直接输入交流220V，然后直接输出5V，一进一出，更省事，更小巧；看一下现在的CPU好小，纳米技术集成了几万个元件；看看现在的固态硬盘，就和以前的台式机的内存条差不多大小，和U盘一样大小，未来的电脑估计都是微型电脑了。

iceisee · 发表于 4 天前

除了EMI不达标，其它要件基本都有了

铃兰花匠 · 发表于 4 天前

没什么特别的，一般监廉价的控电源都是这个方案！

aping365 · 发表于 4 天前

极简风的代表

bennanhaier · 发表于 4 天前

bhlsc 发表于 2025-4-27 10:18
缩减到极致。中午用没事呗！

至少还是隔离型的，哈哈哈

971141090 · 发表于 4 天前

bhlsc 发表于 2025-4-27 10:18
缩减到极致。中午用没事呗！

有道理！！

971141090 · 发表于 4 天前

603599910 发表于 2025-4-27 10:32
类似极简方案还有这个TOPSwitch系列

桥式整流还可以只要一个二极管。再少三个零件。

603599910 · 发表于 4 天前

971141090 发表于 2025-4-27 11:12
桥式整流还可以只要一个二极管。再少三个零件。

个人认为小功率使用半波是耐得住的,就是这类电器对电网有影响.

lidin · 发表于 4 天前

看到交流输入部分那三角绕线就知道画这PCB的人三脚猫功夫

liding · 发表于 4 天前

这也太简单了吧！！！

newboyfeng · 发表于 4 天前

971141090 发表于 2025-4-27 11:12
桥式整流还可以只要一个二极管。再少三个零件。

奸商看到了，肯定要学去了

fqazwsx12 · 发表于 4 天前

看上面的说法，确实还有

话说，过去一个13003的那种，也许元件数量略多，但应该算最简，因为芯片还是内部很多元件的

benly · 发表于 4 天前

高科技狠活的一个例子，科技进步的体现……
