手指无线鼠标MA37PGI BYKC2004141电路初步分析

邪恶海盗

接上帖：https://www.mydigit.cn/thread-481490-1-1.html

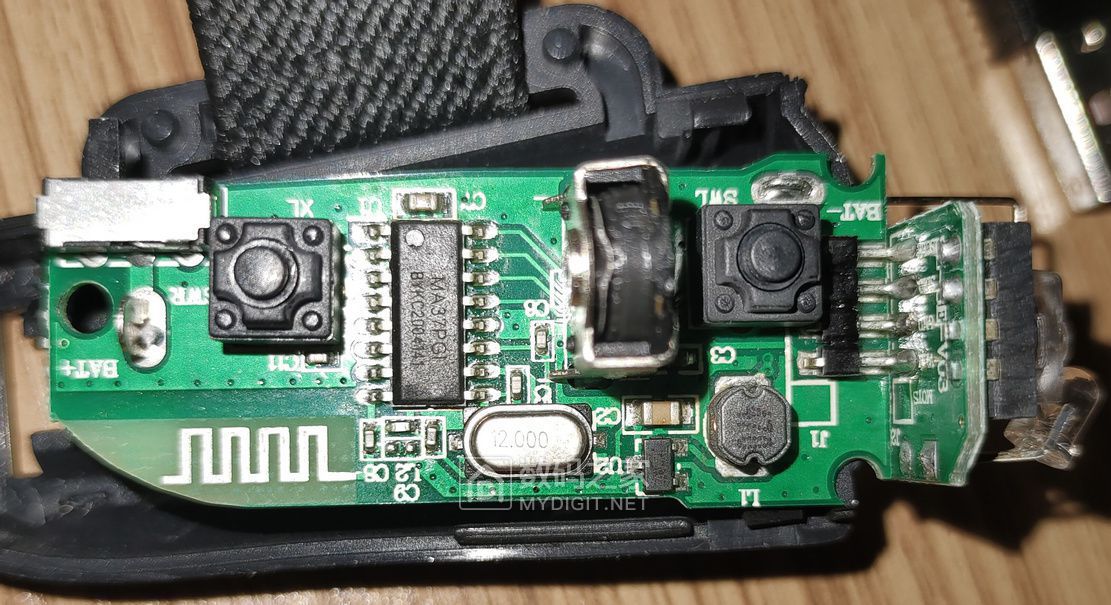

主板：


作案工具，炮灰表：


拿万用表短路档测试，找到主控MA37PGI BYKC2004141与微动、编码器、光感关系如下：
1.未知；2.右键；3.左键；4.VDD；5.未知；6.未知；7.未知；8.天线；9.GND；10、11.晶振；12.未知；13.SDIO；14.SCLK；15.编码器中；16.编码器上

电池(1.5V)通过一个AVXL的三脚芯片升压到2.76V(炮灰表测的)给主控和光感及LED供电，大致电路如下(不懂，省掉了各种电容电感)：


用万用表2ma电流档测试主控2、3脚到GND能正常触发左右键，测试5脚到GND能触发后退，1/6/7/12到GND没反应，所以猜测1脚为中键，猜测6/7/12中有DPI切换/编码器方向切换键，但不知道怎么触发，没中键很难受，纠结要不要改装...

邪恶海盗

光感小板拆解：
拆掉后肚子底下能看到光感型号是FCT3065-XY，传闻是仿PAW3205的，不确定真假，不过看电路有点像，电阻电容尺寸应该是0402，容量未知

邪恶海盗

完整电路（电池正负好像画反了，不要在意细节）：


补充内容 (2025-1-8 15:09):
拆了主控发现有一处不对，主控6脚为空，12脚到地间是C7...

猪小呆

围观会玩电路会画板的大佬

邪恶海盗

猪小呆 发表于 2024-11-13 15:56
围观会玩电路会画板的大佬

你妹！


二○二四年十一月十三日

邪恶海盗

禽兽们都死哪去了，来研究一下这玩意中键怎么触发啊...


二○二四年十一月十三日

lingyer1

有后退，说明至少有6键，再试试看吧

oksun123

打卡支持下

邪恶海盗

lingyer1 发表于 2024-11-14 07:22
有后退，说明至少有6键，再试试看吧

关键是这破玩意全网找不到datasheet,不知道咋触发啊...


二○二四年十一月十四日

liding

这个还是可以的！！！

邪恶海盗

好消息，今天灵光一闪测试，找到中键和前进了：

中键：1+3
前进：1+5


后续：https://www.mydigit.cn/thread-491190-1-1.html
