DIY小台钻刚性问题探讨及解决方案，大家看看可行不？

猪小呆

接上帖：https://www.mydigit.cn/thread-548922-1-1.html

小台钻虽然DIY成功，但是刚性不行也没用，我用手拨了一下发现晃动的时候立柱也在晃动，是电木板作为底板太软了还是铝型材的光轴座子太软了导致的呢？

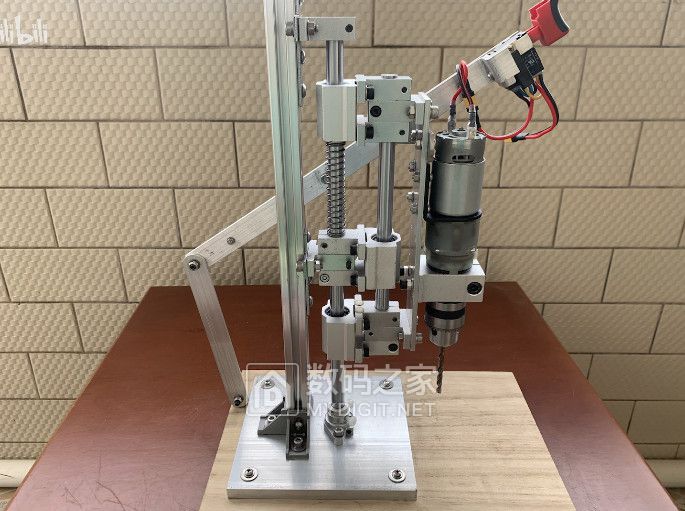

看到B站上有个优化版的设计是加了一根铝型材作为立柱，另外也增加了一组滑块，那么如果我也增加一根铝型材作为立柱(滑块就不加了，20厘米的柱子长度不够)，能解决这个刚性不佳问题吗？还是说底板也要同时换成铁的才行？

猪小呆

壹的一万次方

解决刚度问题之后，又会发现主轴刚度不够，直传电机主轴无法承载较大的轴向力，还需要再寻摸无动力主轴。
再然后，还会发现，悬臂太短，很多时候加工限制太大。
再然后呢，还有发现台面精度低，固定夹具时候不方便。

icespirit

整就一个垃圾玩具，是玩具而不是工具。

小孩子在玩过家家吗？太幼稚了

台钻的核心技术指标就是垂直钢性，要不上台钻做什么？


若这是工具也只能是一个模型，若不是工具那就是玩具。


在我看来你这是另一种浪费资源的表现，好好的零件在其它地方用还能起到该零件应有的用途，在你这所谓的DIY台钻上就是一堆垃圾。浪费钱

laipihou

icespirit 发表于 2025-8-30 16:32
整就一个垃圾玩具，是玩具而不是工具。

小孩子在玩过家家吗？太幼稚了

你给他做一个好的让他看看，让他心服口服

kpj001

还是零件太便宜了，便宜到可以故意踩坑

开心的果

kpj001 发表于 2025-8-30 17:04
还是零件太便宜了，便宜到可以故意踩坑

应该是在挖坑吧？

8139

电机转起来之后力道是相当大的，台钻的底板、主轴和固定的滑块等等这些零件自身的刚性必须得足够才行，然后还有装配的精度也得保证，参考我那个小台钻，从头到脚全是硬邦邦的刚性连接，老哥给我做这个台钻的时候，有相当多的时间都花在调整装配的精度上，这样做好的台钻才够稳，钻孔的时候也不会偏。

dick_c

你在茅草棚上再添几把茅草，棚子的强度也无法与水泥房子比。不知你是什么学历，如果没学过理论力学和材料力学，或者没好好学，只顾泡妞了，那么，根据能力，你很难设计出好用的小台钻支架的。别看网络上那些DIY的例子，很多只是个样子货，也许只能钻钻豆腐而已。听一句忠告吧，即使你有能力设计也不要企图自制了，费那精力不值得。最好的办法还是买现成的用，或者用显微镜支架改造。体视显微镜支架新的贵，买二手的便宜很多，力臂式的刚性较好，但现在少见，立柱式的也可以，连抱箍一起买，升降机构都有了，只需将电机固定在抱箍上就行了。

dick_c

显微镜力臂式支架是这样的，显然更好一点。

dick_c

刚才到闲鱼扫了一眼，看到有一家在卖力臂式显微镜支架，才售95元包邮，这东西较重，邮费就要几十元的，真是太值了。机不可失，不要错过。

猪小呆

dick_c 发表于 2025-8-30 18:36
刚才到闲鱼扫了一眼，看到有一家在卖力臂式显微镜支架，才售95元包邮，这东西较重，邮费就要几十元的，真是 ...

显微镜我有一台，并且也想过用它来当台钻支架，但是那个抱箍太大了比电机大好多，没法固定电机

dick_c

猪小呆 发表于 2025-8-30 18:45
显微镜我有一台，并且也想过用它来当台钻支架，但是那个抱箍太大了比电机大好多，没法固定电机 ...

我是加了一块刨花板，放在抱箍下边，板子侧面通过三小块环氧板用螺丝拧在抱箍的三个螺纹孔上。刨花板打一个大一点的孔，留给电机轴出入，板子上再打两个孔，穿两条螺丝固定电机（电机端面有固定螺纹孔）。图片上应该可以看出个大概的。

panmouse

不应该使用圆形的滑轨！

邪恶海盗

dick_c 发表于 2025-8-30 18:57
我是加了一块刨花板，放在抱箍下边，板子侧面通过三小块环氧板用螺丝拧在抱箍的三个螺纹孔上。刨花板打一 ...

这个看起来不错啊...


二○二五年八月三十日

dick_c

猪小呆 发表于 2025-8-30 18:45
显微镜我有一台，并且也想过用它来当台钻支架，但是那个抱箍太大了比电机大好多，没法固定电机 ...

还有，无论用何种办法固定电机，只要稍动脑筋，不难找到好办法。下边想谈谈如何加强系统的刚性。你的立柱取的是12毫米直径的实心轴，上图的显微镜立柱是直径32毫米的管子，下边就计算一下它们的刚性差距。材料力学里有一个参数叫轴的截面惯性矩，代号I，简单说，同等长度的轴，惯性矩大，则刚度大。为数字不太大，我们取厘米为单位。实心轴的截面惯性矩公式是I=∏d∧4/64，1.2直径圆轴I=∏1.2∧4/64=0.1018。显微镜座管子外径是3.2厘米，内径取2.6厘米，那么，系数a=内径/外径=26/32=0.8125，管子的截面惯性矩I=∏d∧4（1-a∧4）/64=∏3.2∧4(1-0.8125∧4)/64=2.904。这根管子的截面惯性矩是1.2厘米直径轴的28.53倍，亦即该管子刚性是你的轴的28.53倍。

棒子棒

题图那个有刚性就有鬼了
这类结构的小台钻，就别谈什么刚性和精度了，玩玩得了。
我自己做的那个桌面台钻，所有部件都用超规格的，行程也不求大尽量做小，做出来也谈不上刚性，手压一样有摆动，只有用微调组件才敢用1毫米钻头全深度进给钻45号钢

sjtx1971

楼主算是用了三根立柱，可是为什么一字排列，三角才是最稳定的，是不是可以用三根轴当立柱，后一前二，是不是刚性好些

dick_c

还有，你的台钻支架各处滑动部分都是有间隙的，以你个人的手工能力，几处间隙不会达到微米级水平，基本在零点几毫米的样子，那么，这种结构，即使你把立柱加粗到30毫米，在使用时，为了克服间隙，钻头尖部也会有一毫米以上的平移，对使用影响是很大的。而显微镜支架，其滑动部分是几十颗钢珠支撑的线性导轨，感觉不出任何间隙，你的立柱即使加粗到50毫米，效果也不如显微镜支架的好。你一定要自己另搞一套，想显示一下自己的动手能力的话，也应该把滑动部分改为线性导轨结构才好。线性导轨也不太贵，你可以把它固定在一块60X60（参考力臂显微镜支架尺寸）的槽铝平面上，用厚铝板做底板，立着把槽铝安装好，这样，一个可以比肩力臂显微镜支架的线性立柱就做好了。

dick_c

这是我根据线性导轨方案设想的小台钻支架简图，供参考。用了两个滑块。用拉簧代替压簧，布置起来方便些。预计这样的结构，在铁上打孔也是没问题的。
