拆一个当初的RTL8187无线网卡神器（SKY-CITY IDU190000G）

时师傅

Realtek（瑞昱半导体）推出的一款经典无线网卡芯片型号（全称为 RTL8187L），基于该芯片方案设计的无线网卡（常被称为 “8187L 网卡”）
曾广泛应用于 2000-2010 年代，尤其在 “USB 无线网卡” 品类中占据重要地位。
8187L 网卡的流行，本质是契合了 2005-2015 年的市场需求 —— 当时主流无线标准为 802.11g，多数路由器仅支持 2.4GHz 频段，且大量设备（如老旧台式机、XP 系统笔记本）缺乏内置无线功能，8187L 网卡恰好填补了这一空白。
其核心特点是对老旧设备兼容性强、成本低，但随着无线技术迭代，目前已逐渐退出主流市场，更多用于特定场景。

早期市场上，部分基于 8187L 的网卡会搭配 “高增益天线”（如 5dBi、9dBi 外置天线），并被商家宣传为 “信号强、能破解密码”—— 这并非芯片本身的功能，而是8187L 发射功率较高，搭配高增益天线后，对弱信号的 “接收灵敏度” 略优；第三方软件（如早期的 “BT3/BT4 系统”）可利用部分 8187L 网卡的 “监听模式” 抓取无线数据包，尝试破解简单密码（如 WEP 加密，现已淘汰）。



我这个也是当初为了方便使用，于2008年前后在中关村海龙买到的，同时还为这个外置USB网卡搭配了一条几米长的USB线（这个USB线现在还在使用）
网卡搭配了大约30cm长的天线，现在天线已经不知道去了哪里。
只针对这个网卡做个拆解吧

以下上图

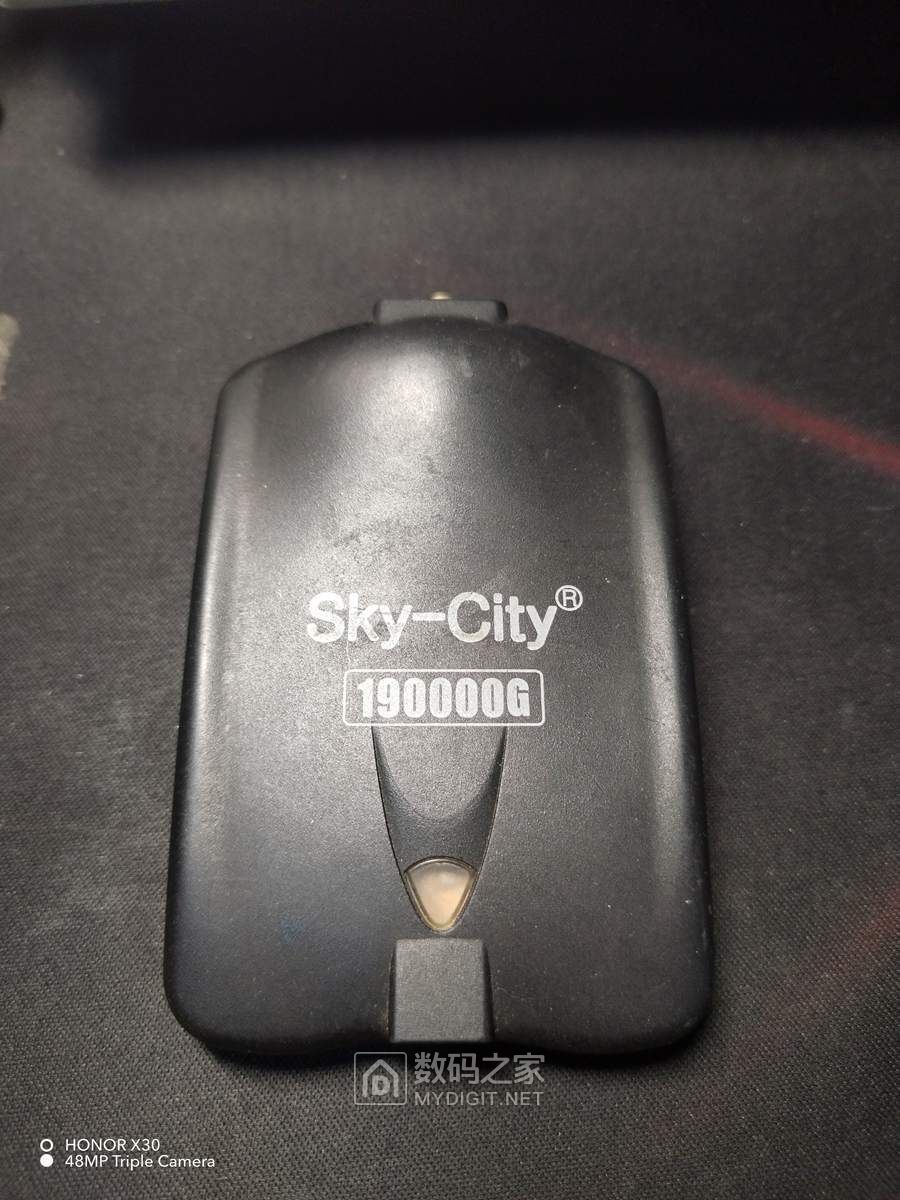

外观

SKY-CITY IDU190000G

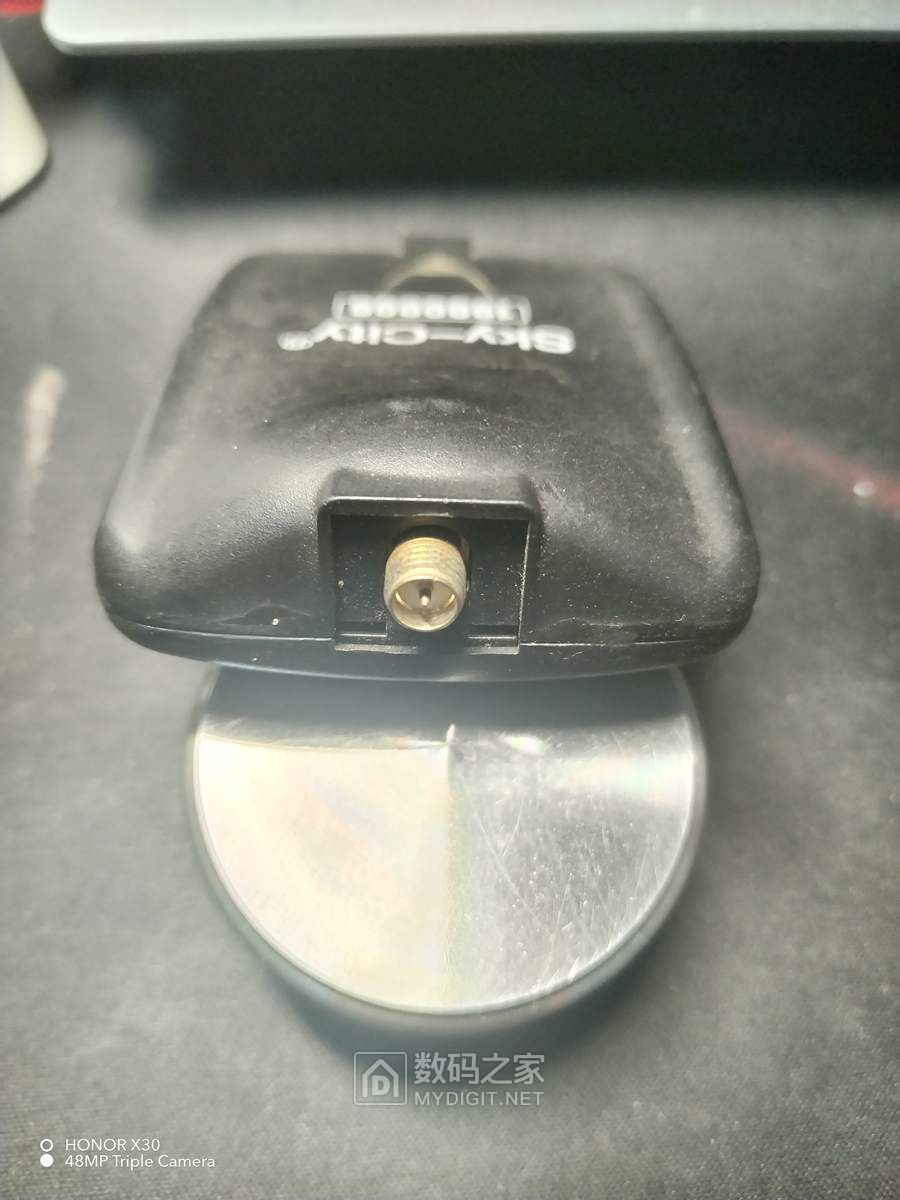

天线接口，SMA，刚查了SMA样式还很多，不过我认为这个口可以按水暧行业称呼其为外丝公头

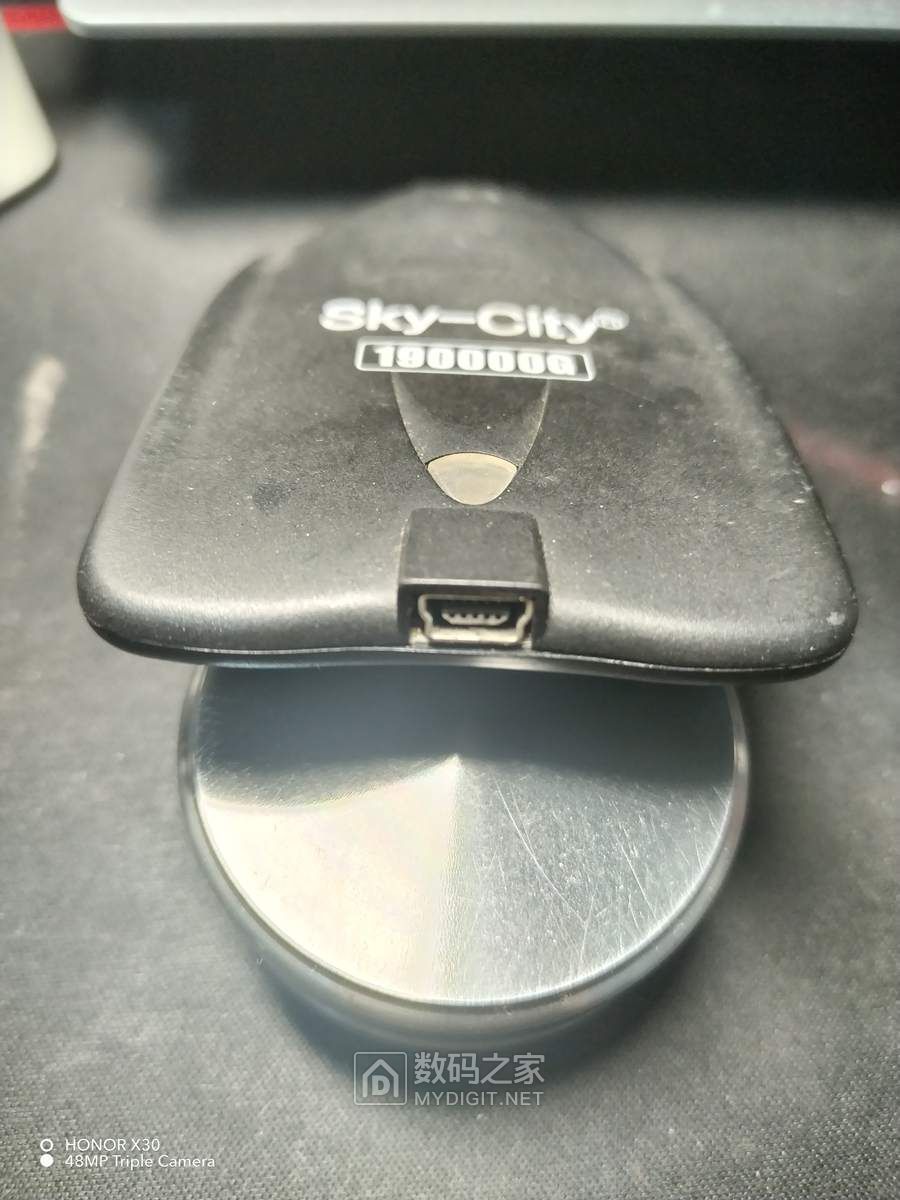

当年流行的mini USB接口，有一段时间这种接口出现在各种电子设备上面
如：mp3，移动硬盘，外置读卡器，光驱，甚至现在几乎绝迹的外置软驱等
这种接口最高支持USB2.0

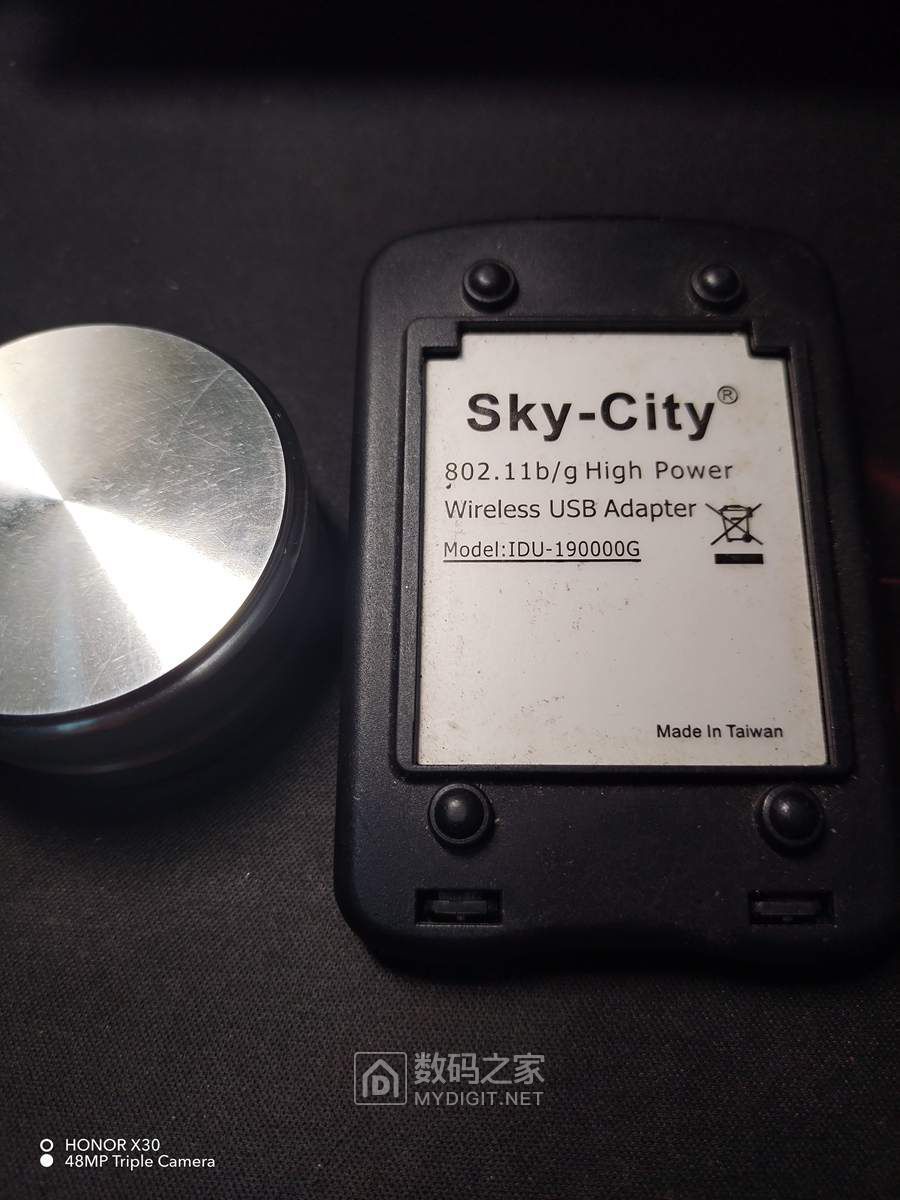

网卡背面的铭牌
只支持802.11b/g协议
旁边的金属块是我的手把件
另外，这个网卡是通过卡扣固定的，下图中最下方两个矩形就是两个卡扣，拆机就在这里开始

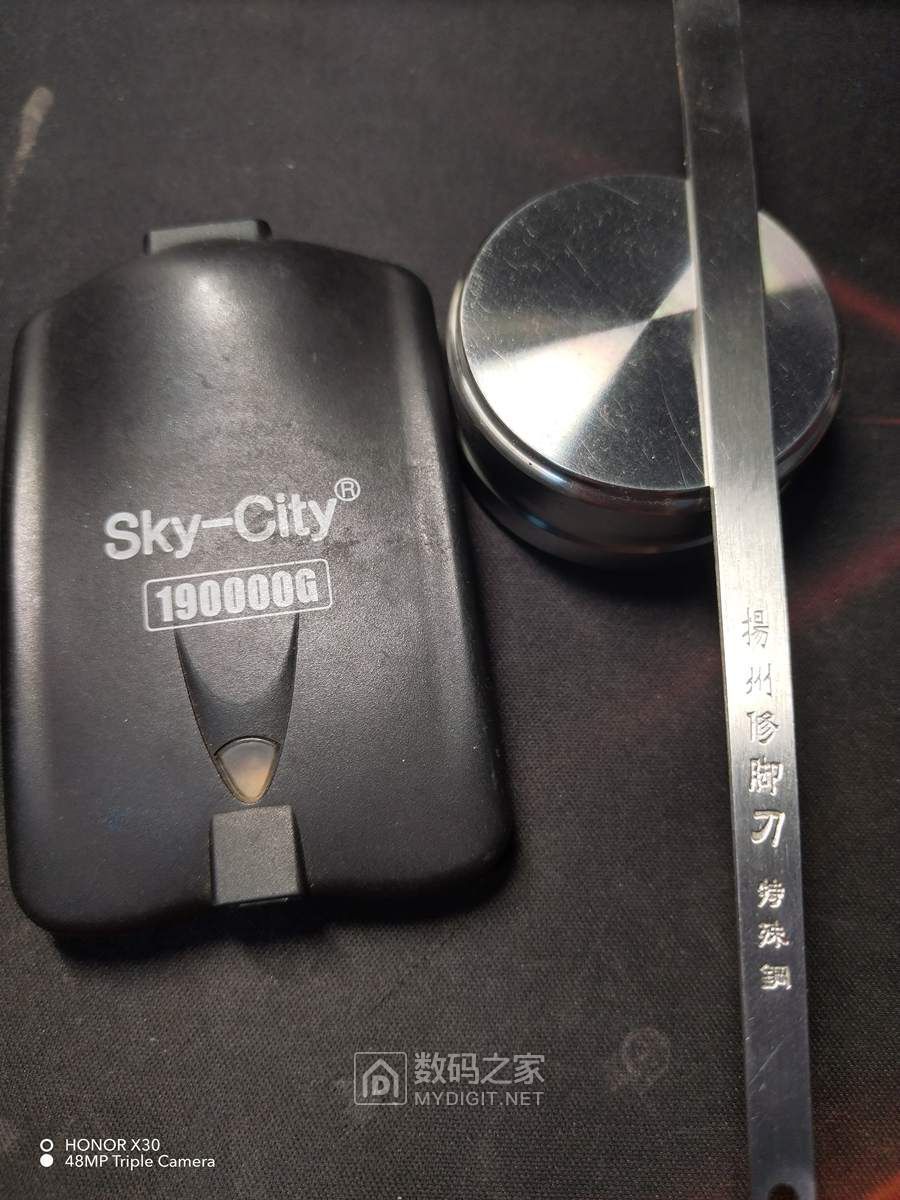

拆机准备，网卡，手把件，扬州三把刀其中一把

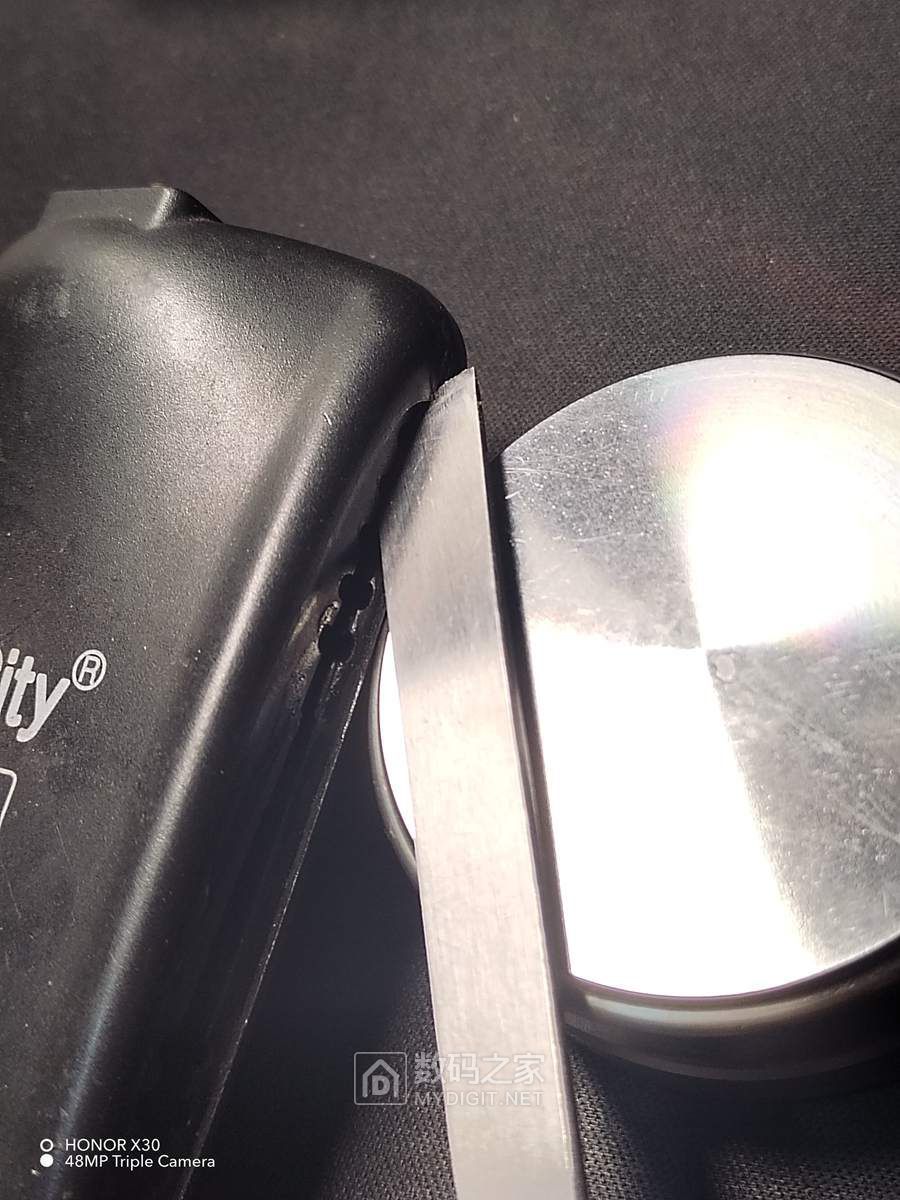

拆机先拆开上图中提到的两个卡扣，然后就简单的用修脚刀插进去就开了
这个之前经常被掉地上摔散，所以我用胶把上下盖粘住了，但在修脚小刀的作用下，胶粘也没用

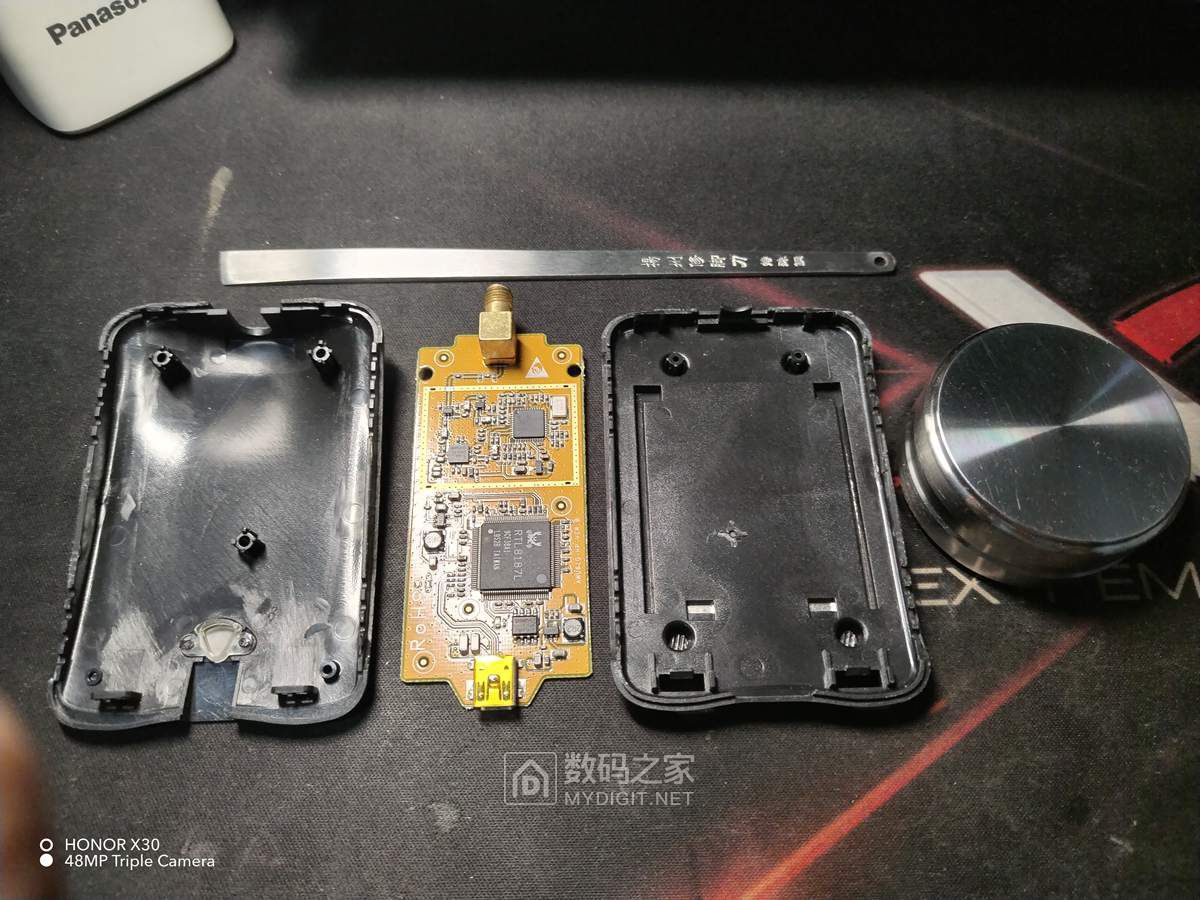

扬州刀，上中下三块，以及我的手把件

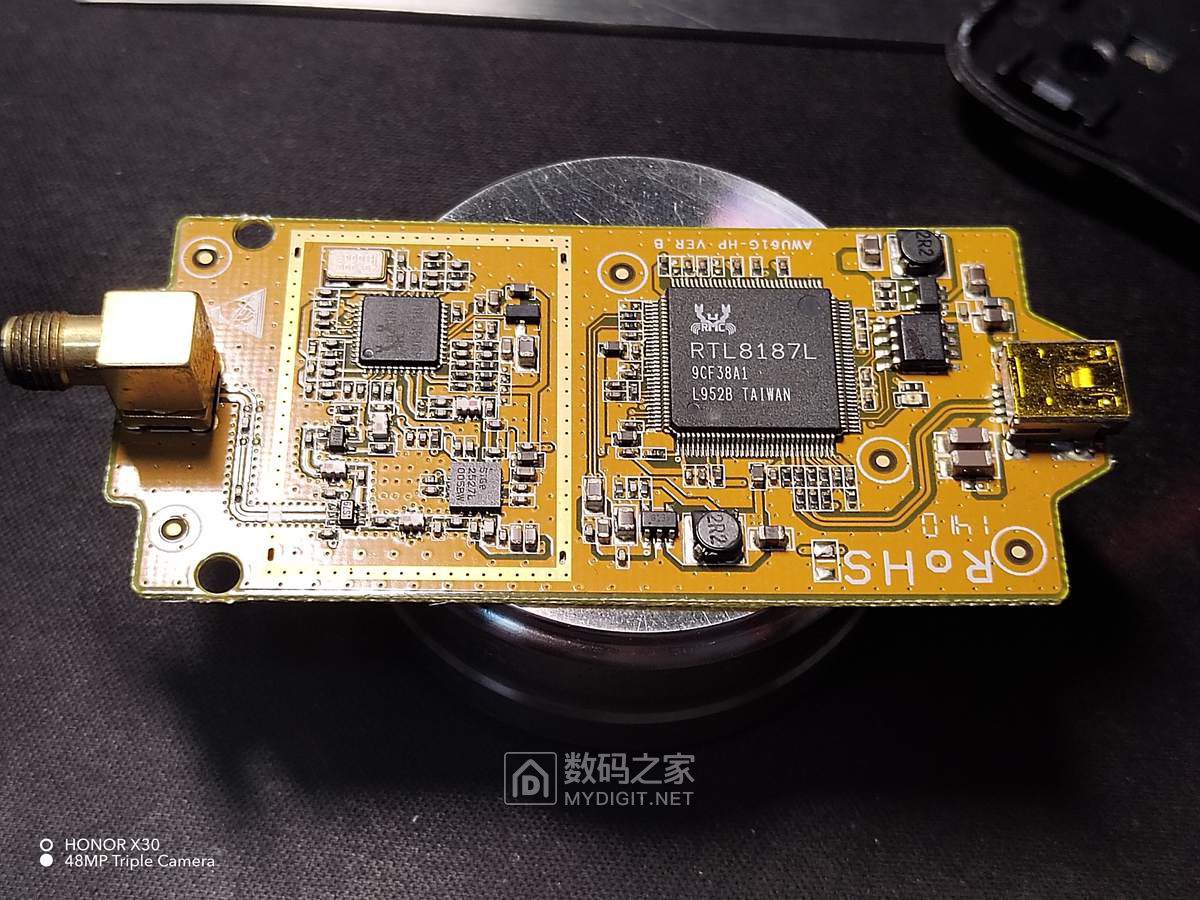

主板横置

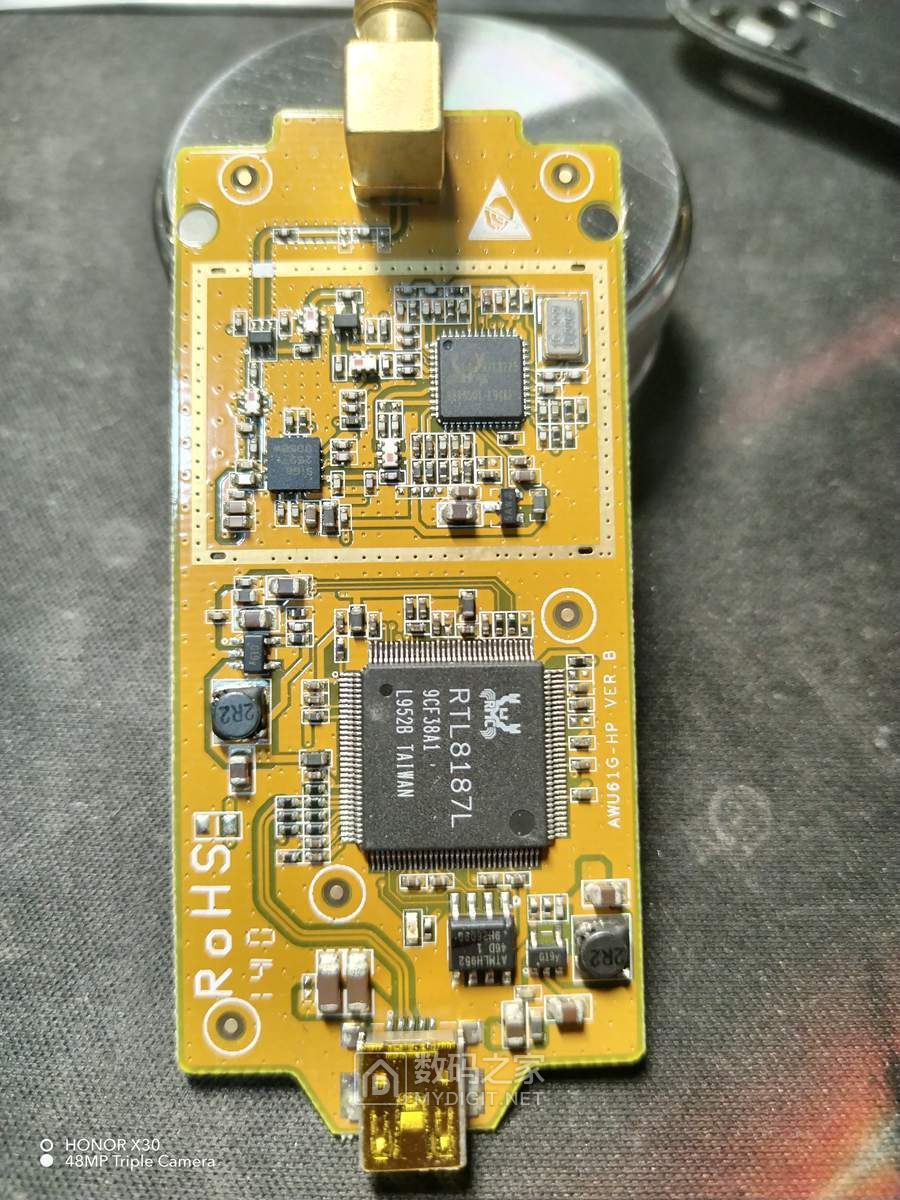

主板竖起来看


这里是不是还设计有一个屏蔽罩似的东西啊


近着看这

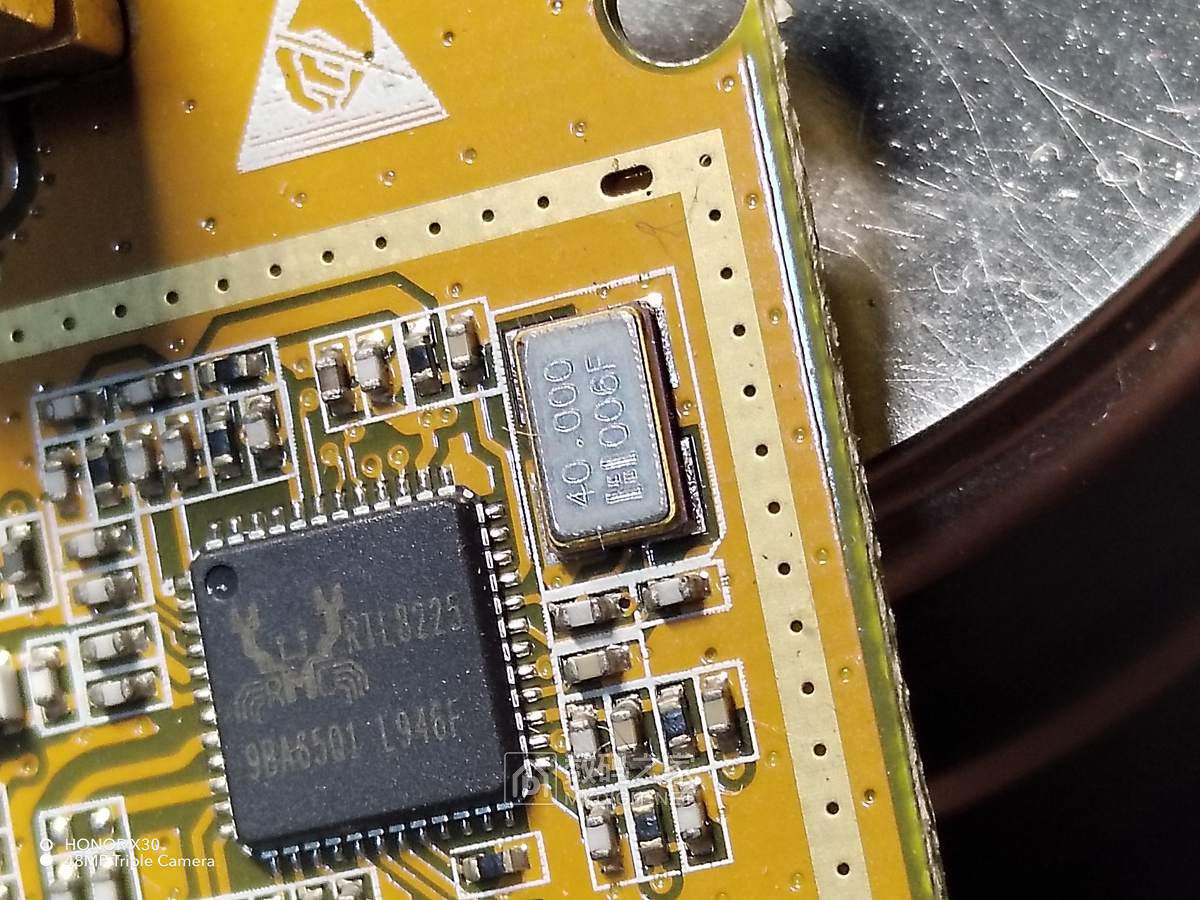

晶振吗？RTL8225？

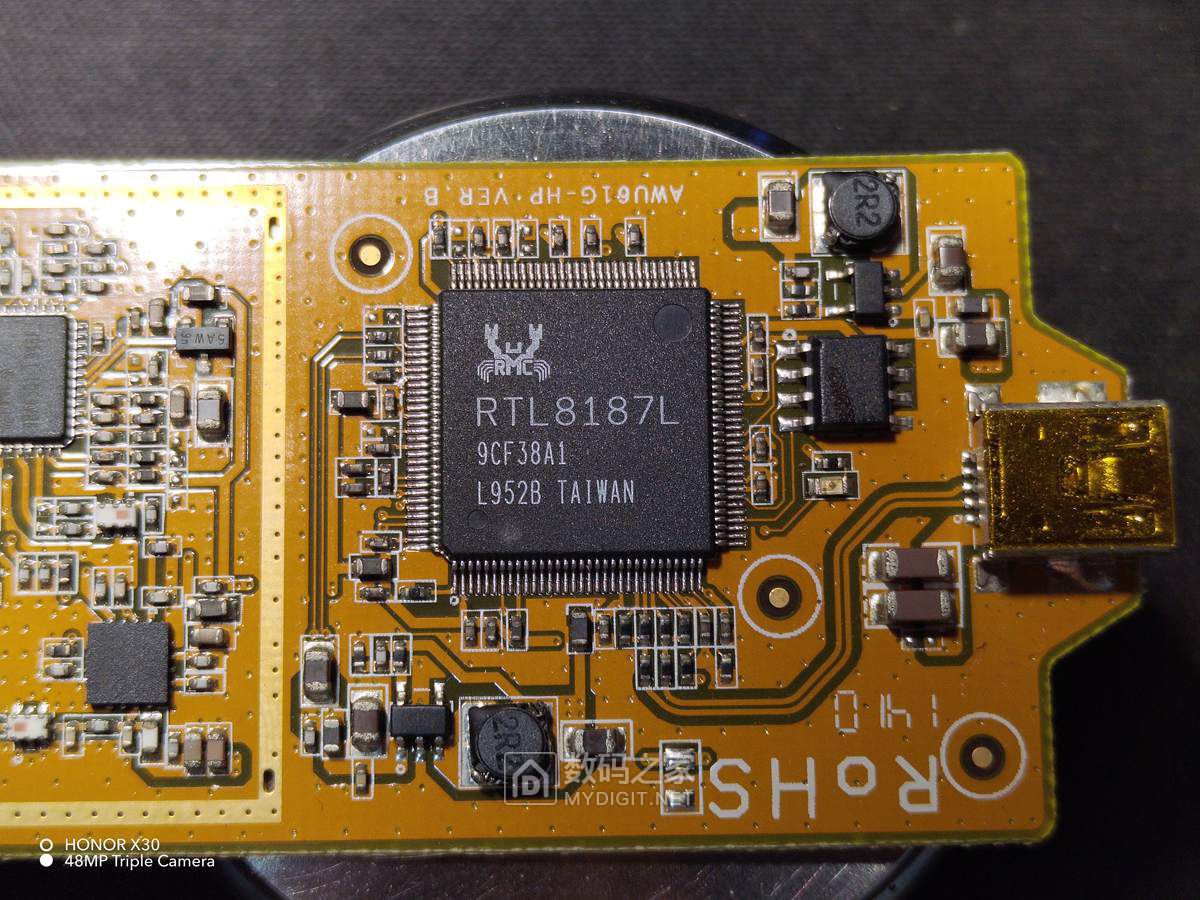

RTL8187

传说中的RTL8187

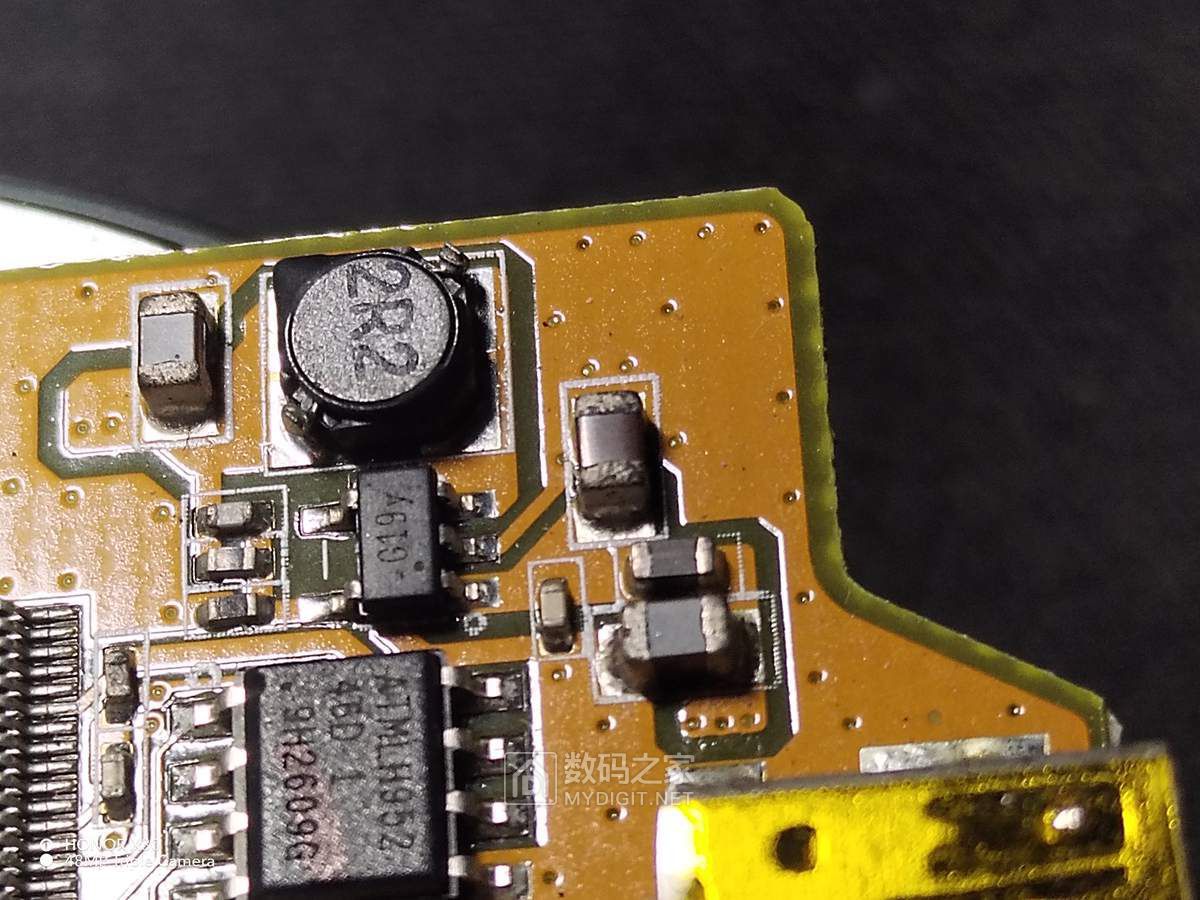

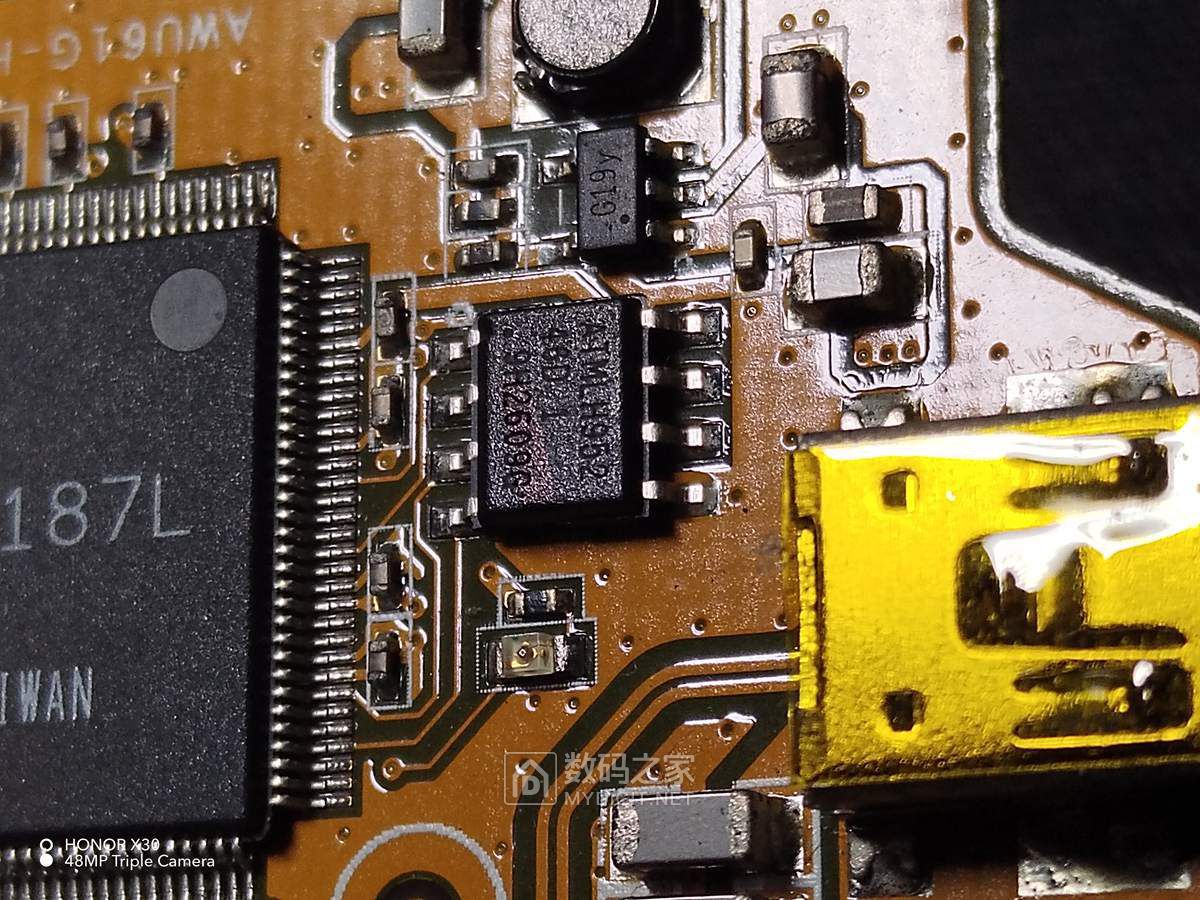

周边的各种芯片，不了解这方面知识

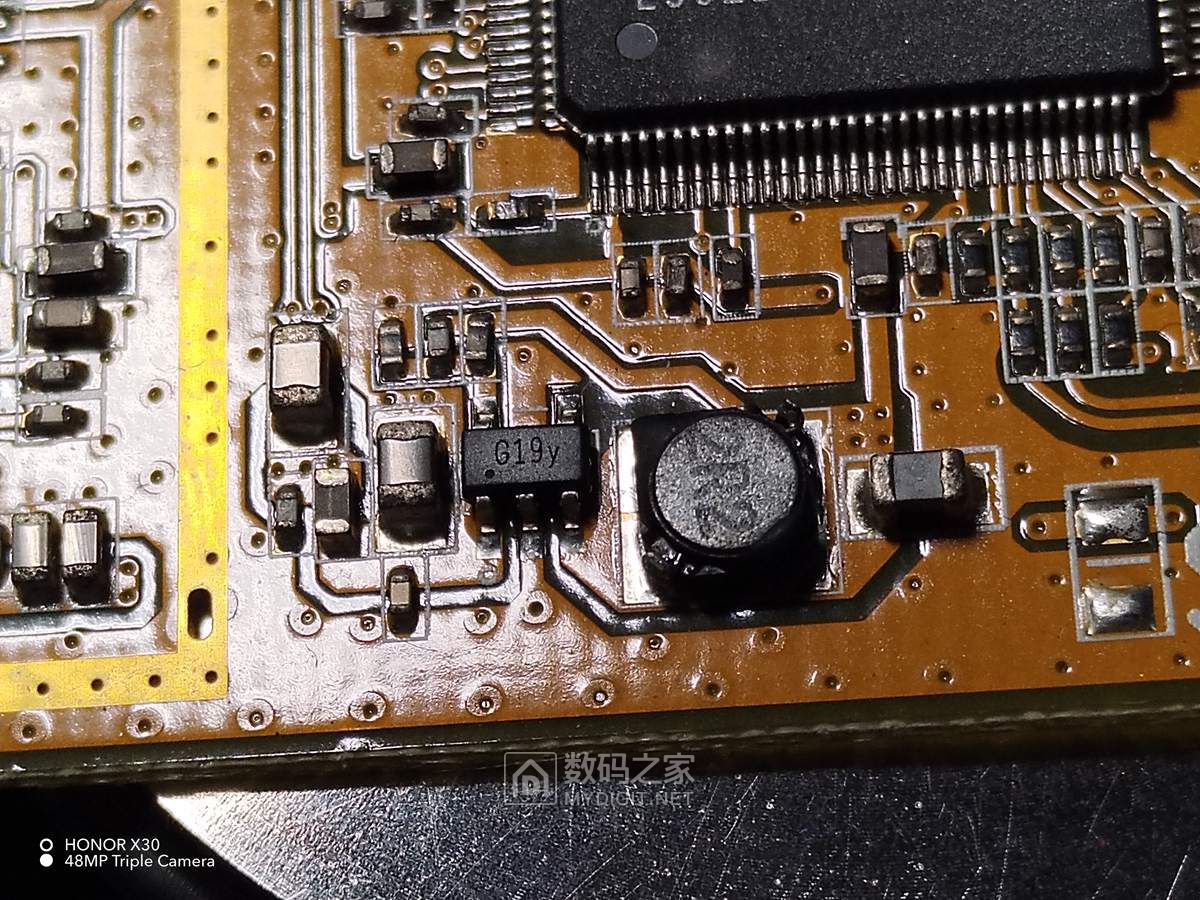

周边芯片

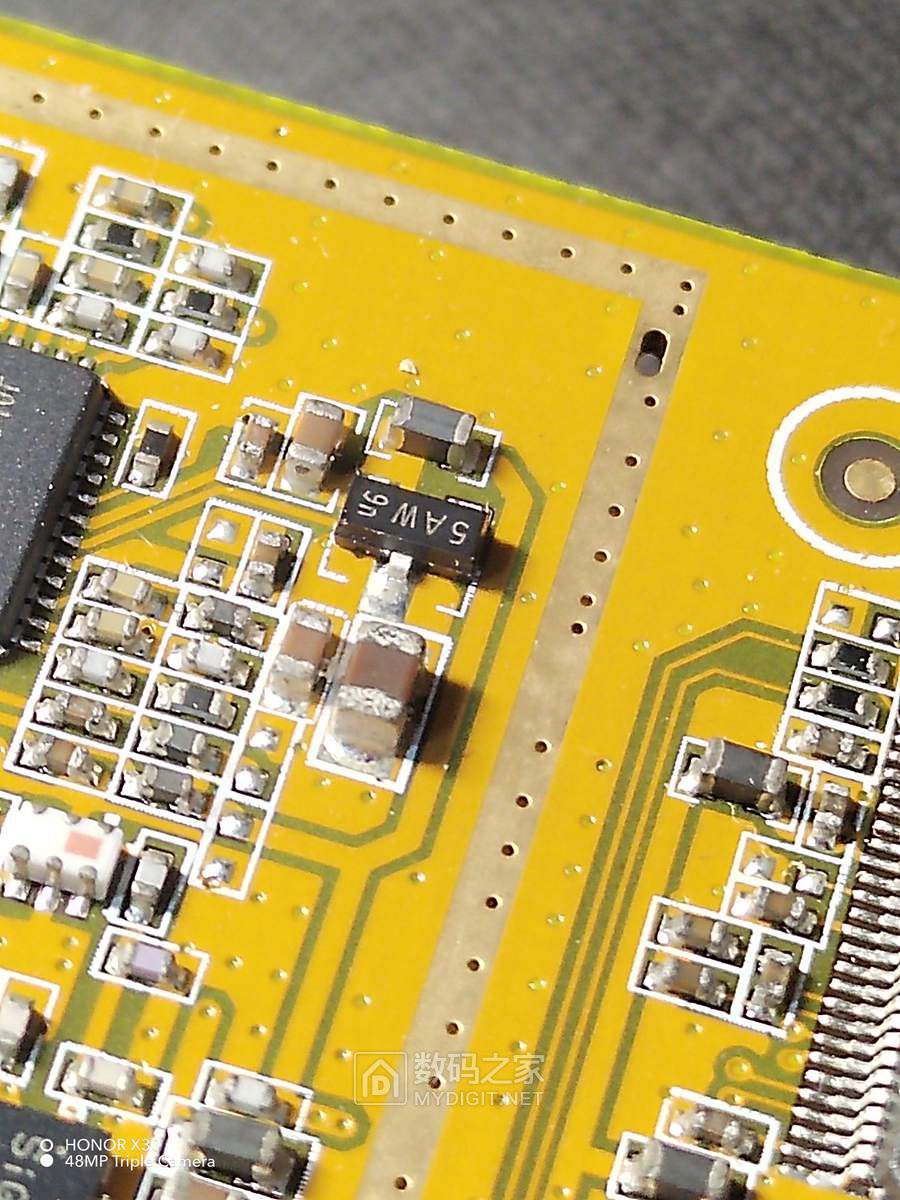

右上角是小贴片看起来和周围的不一样呢，是个什么元件啊

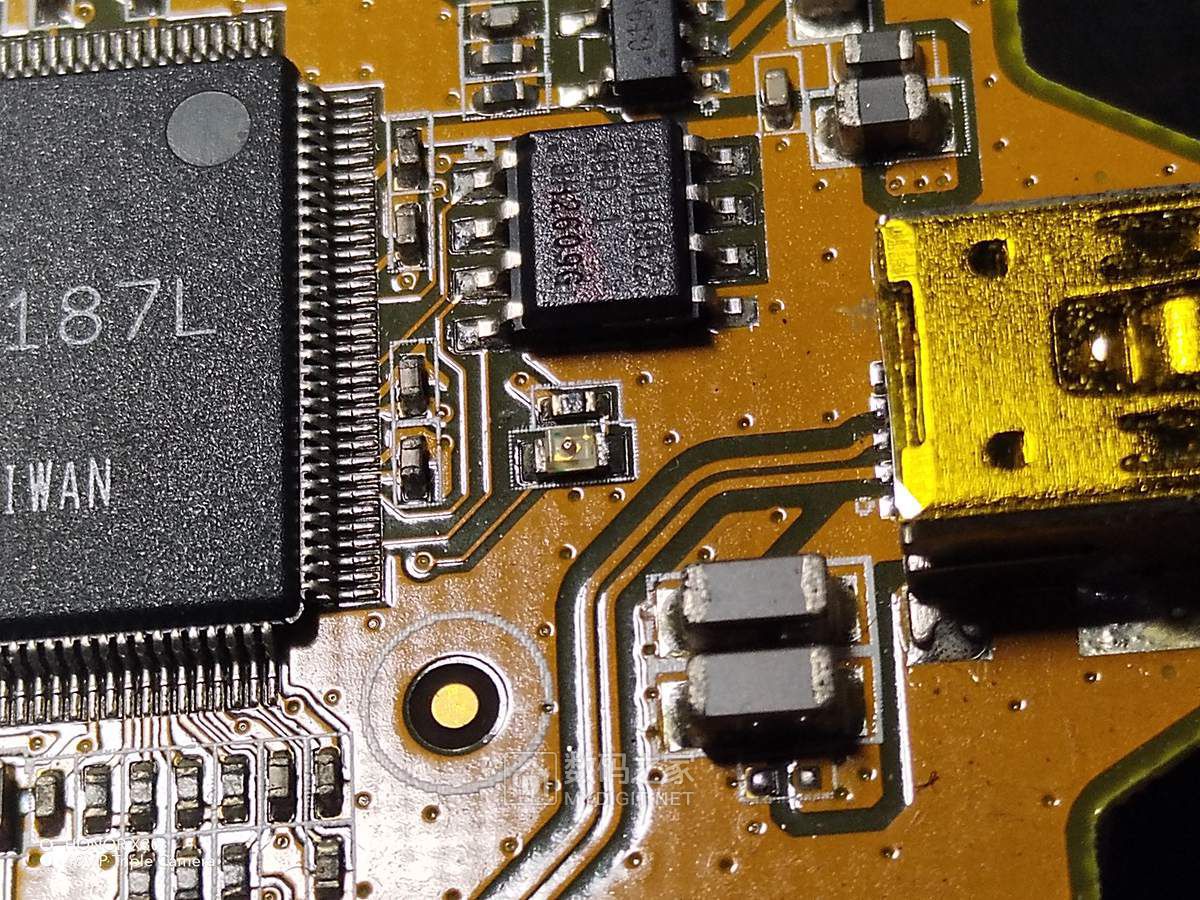

图片最中间那个似乎透明的是个led灯

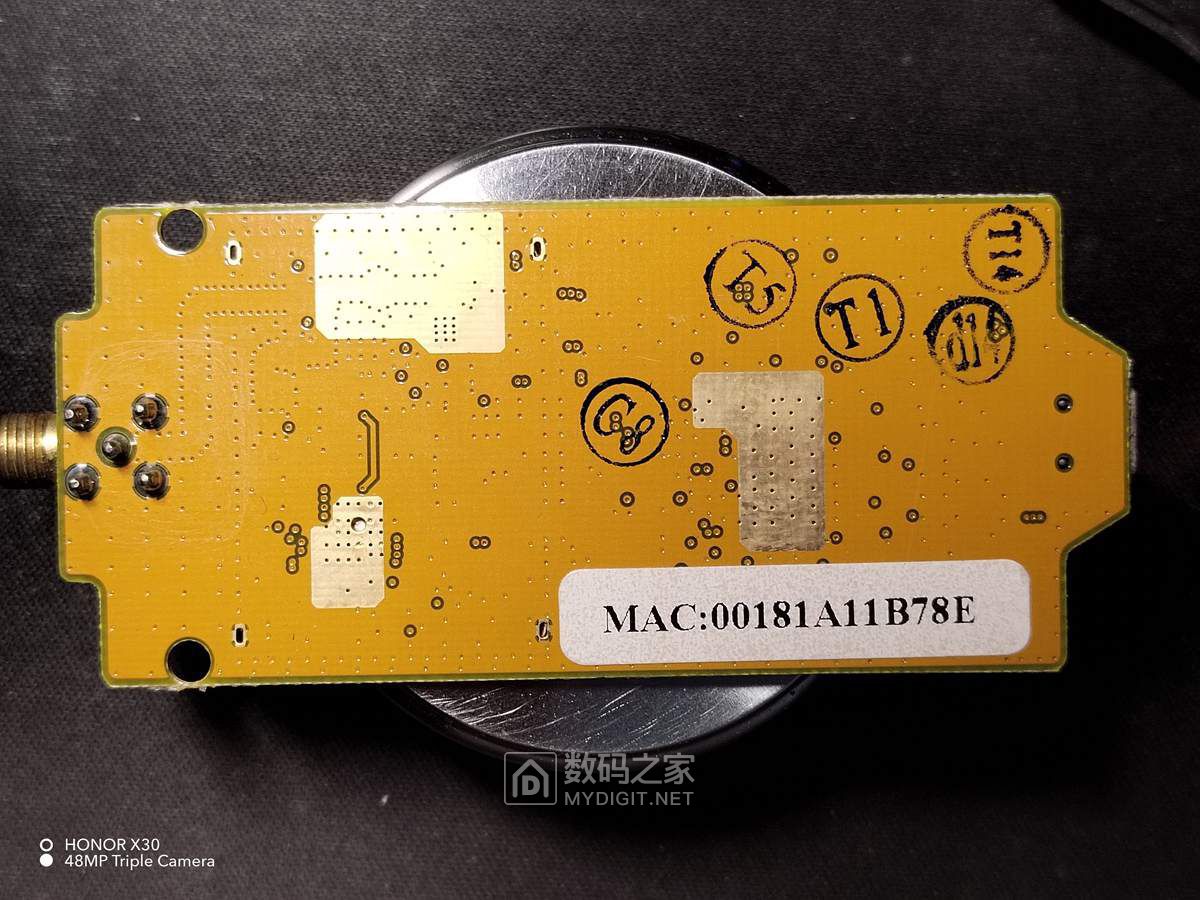

主板背面没有什么元件，只有个贴纸上标注着这个无线网卡的mac地址

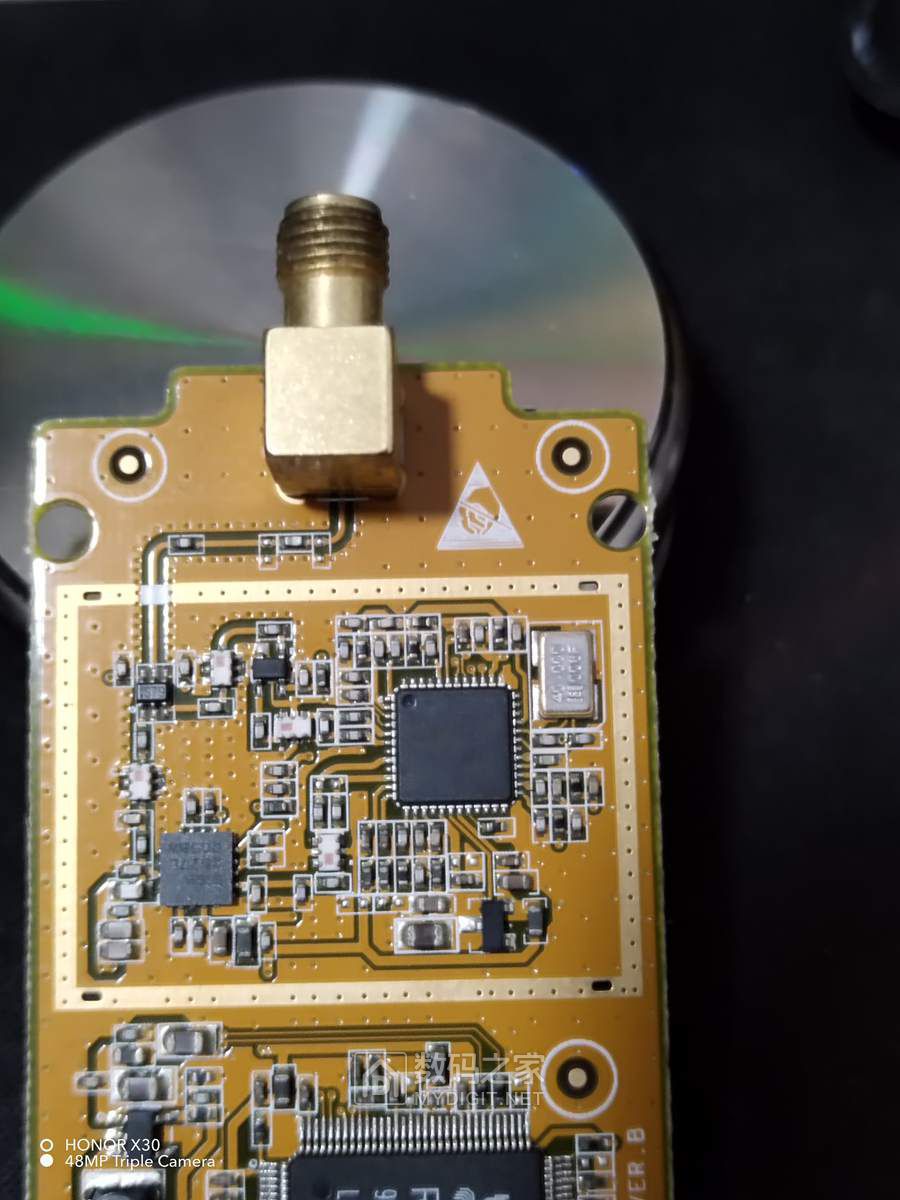

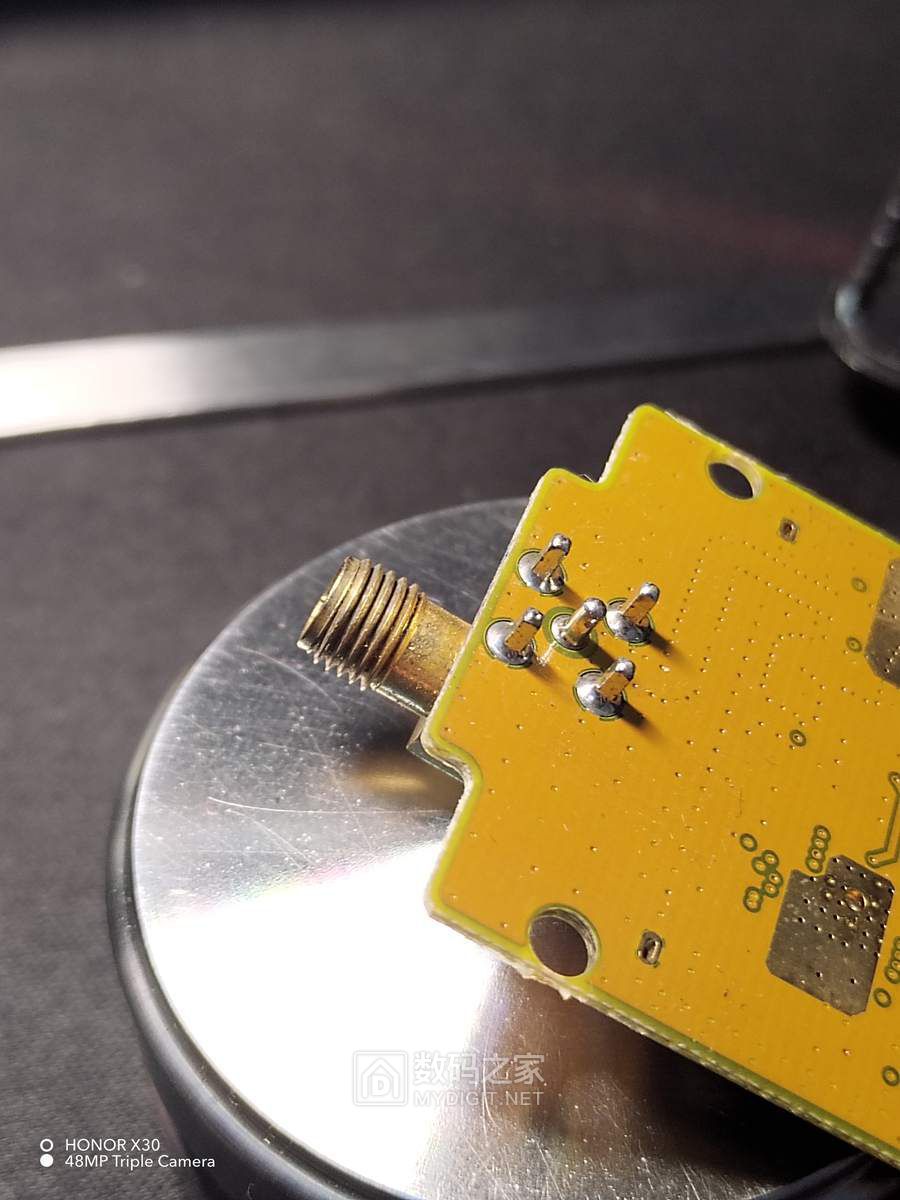

sma接头是焊接的，看起来很漂亮

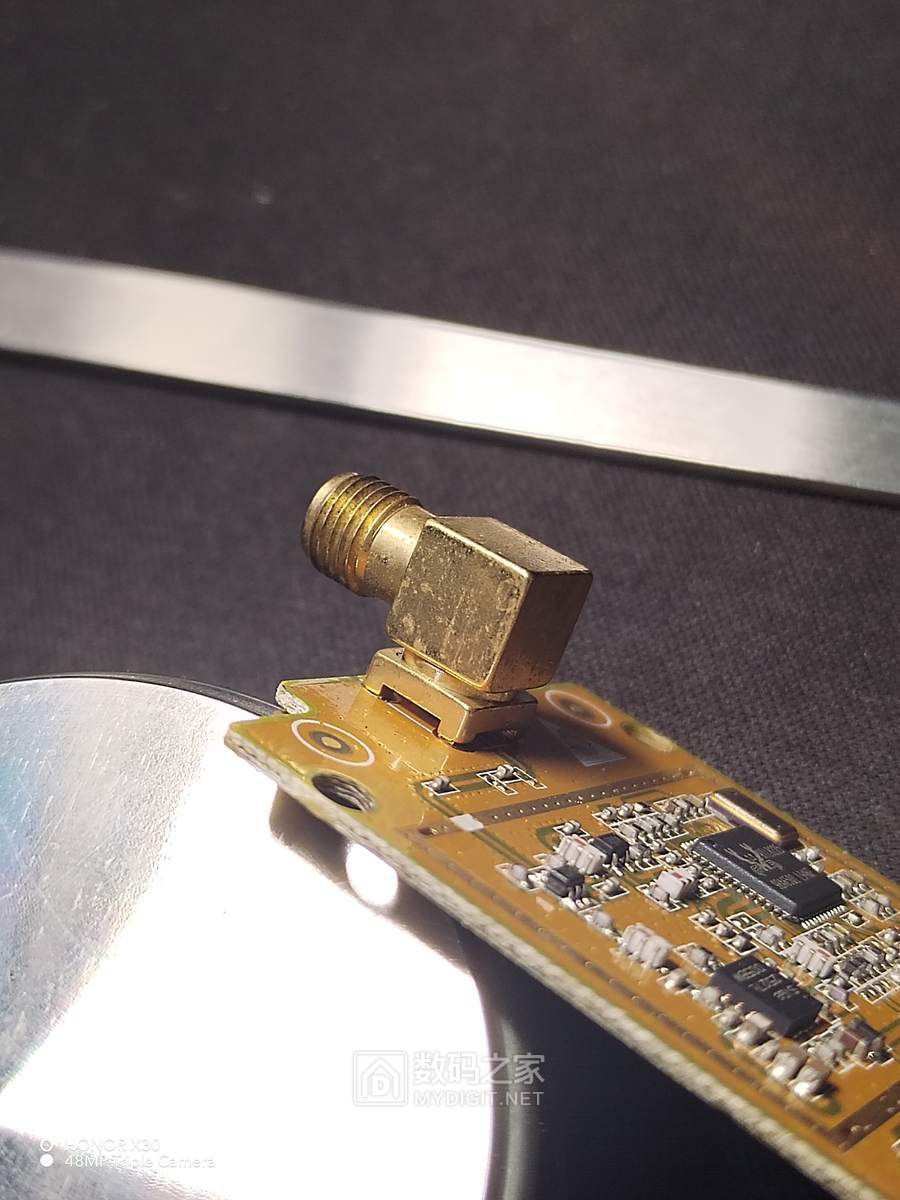

换个方向看SMA接口

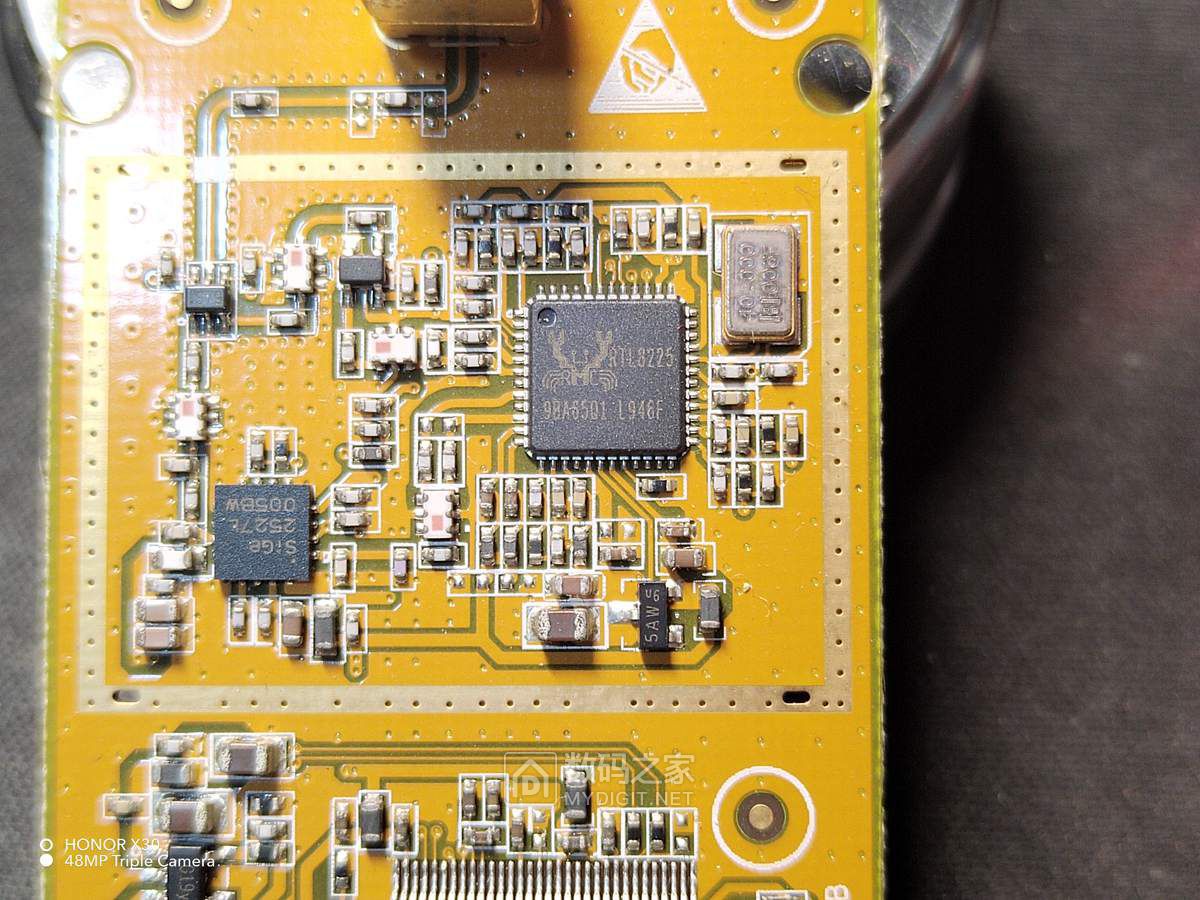

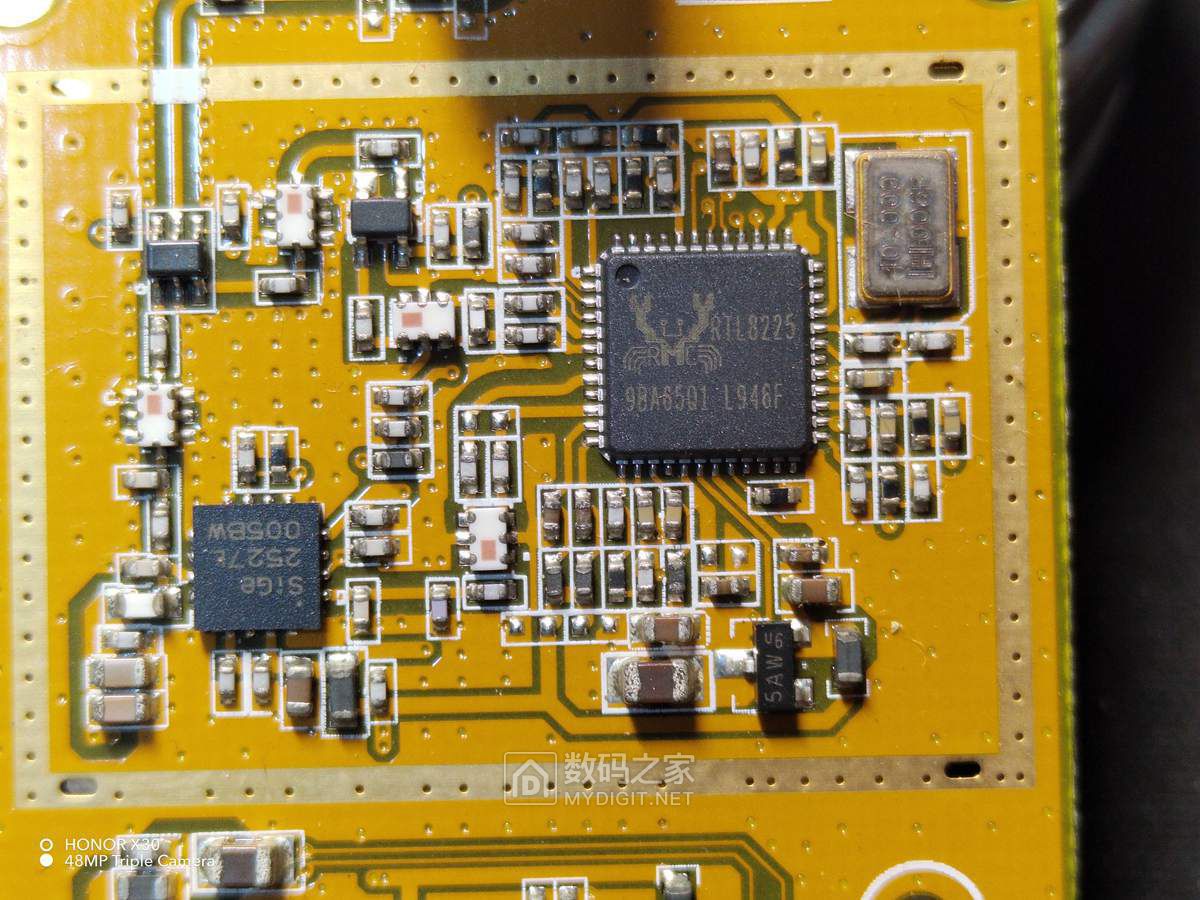

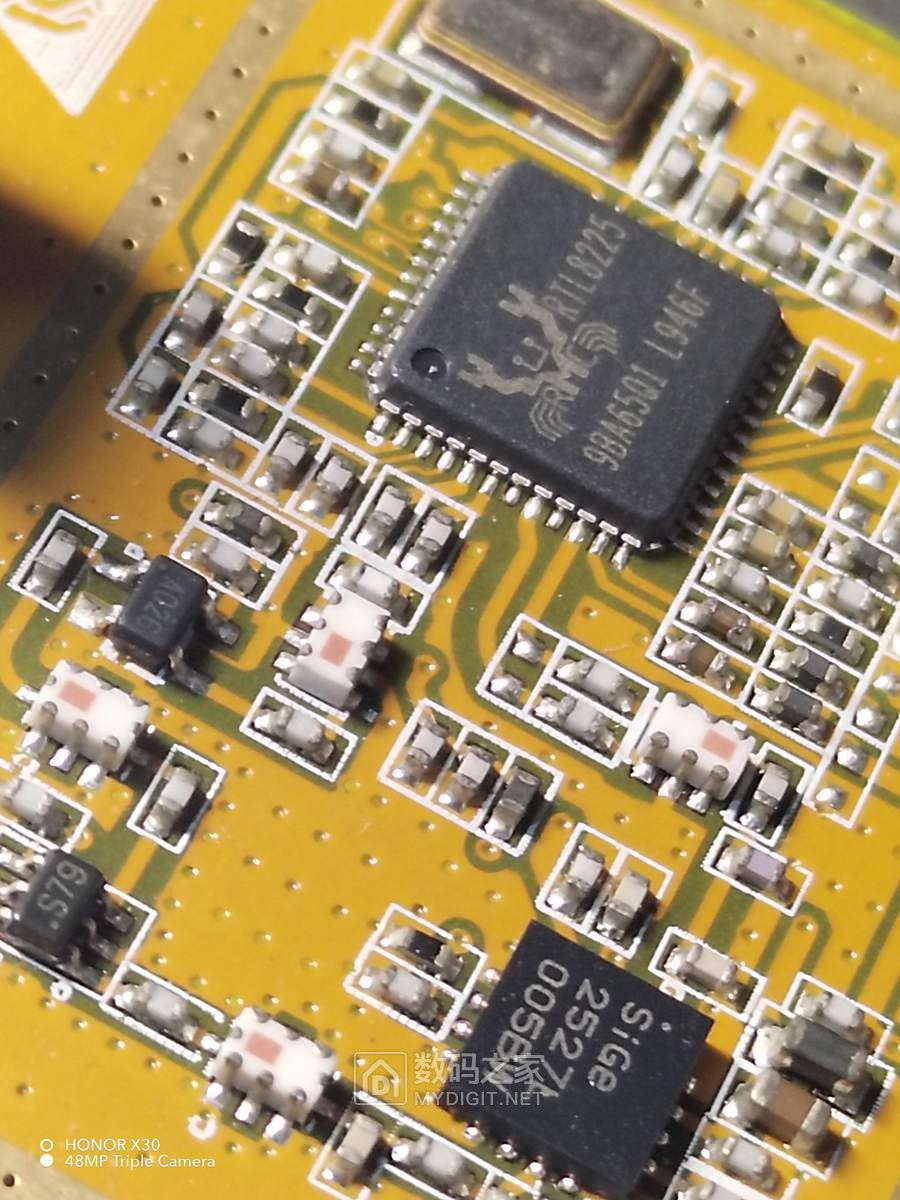

8225周围的芯片

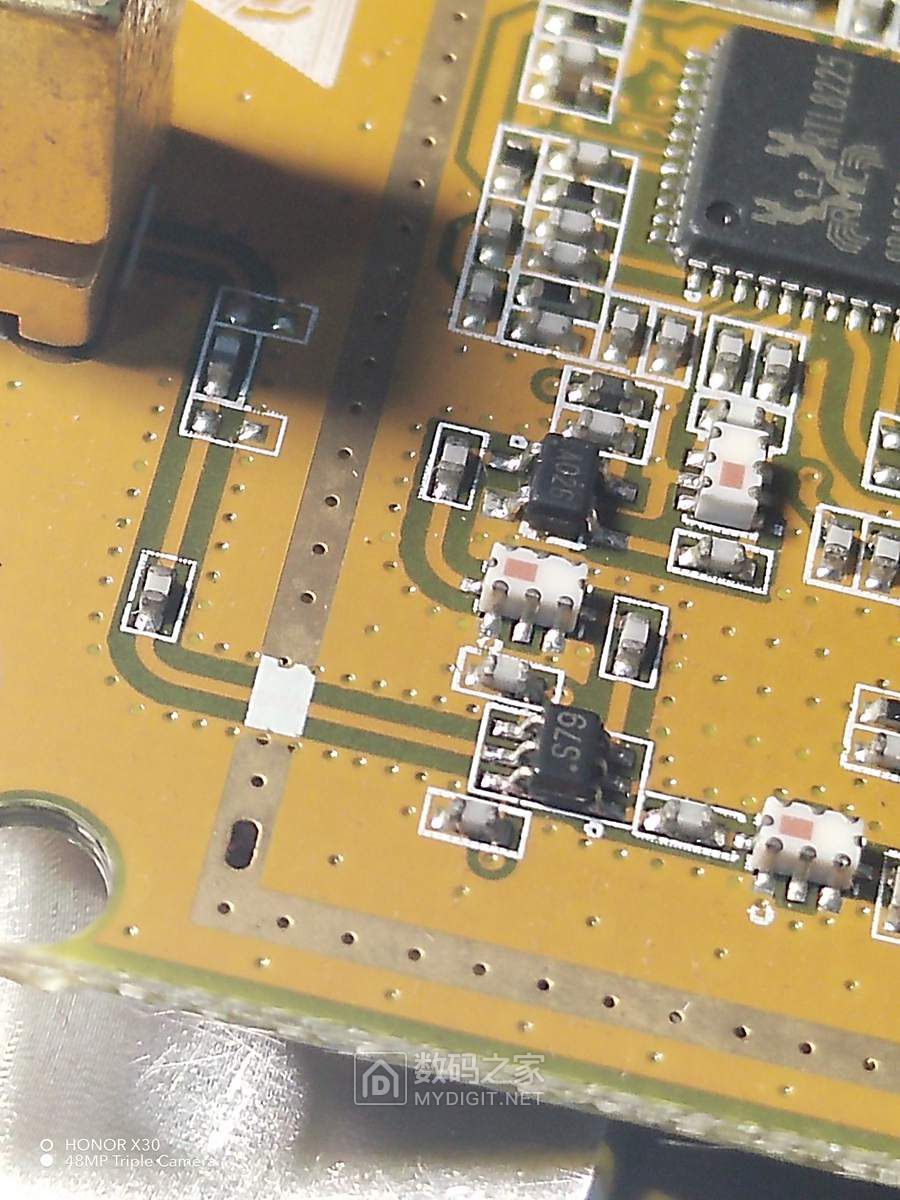

另外还有好多白色的多脚的是什么元件啊，头一次见


好多这种白色的小元件


还有

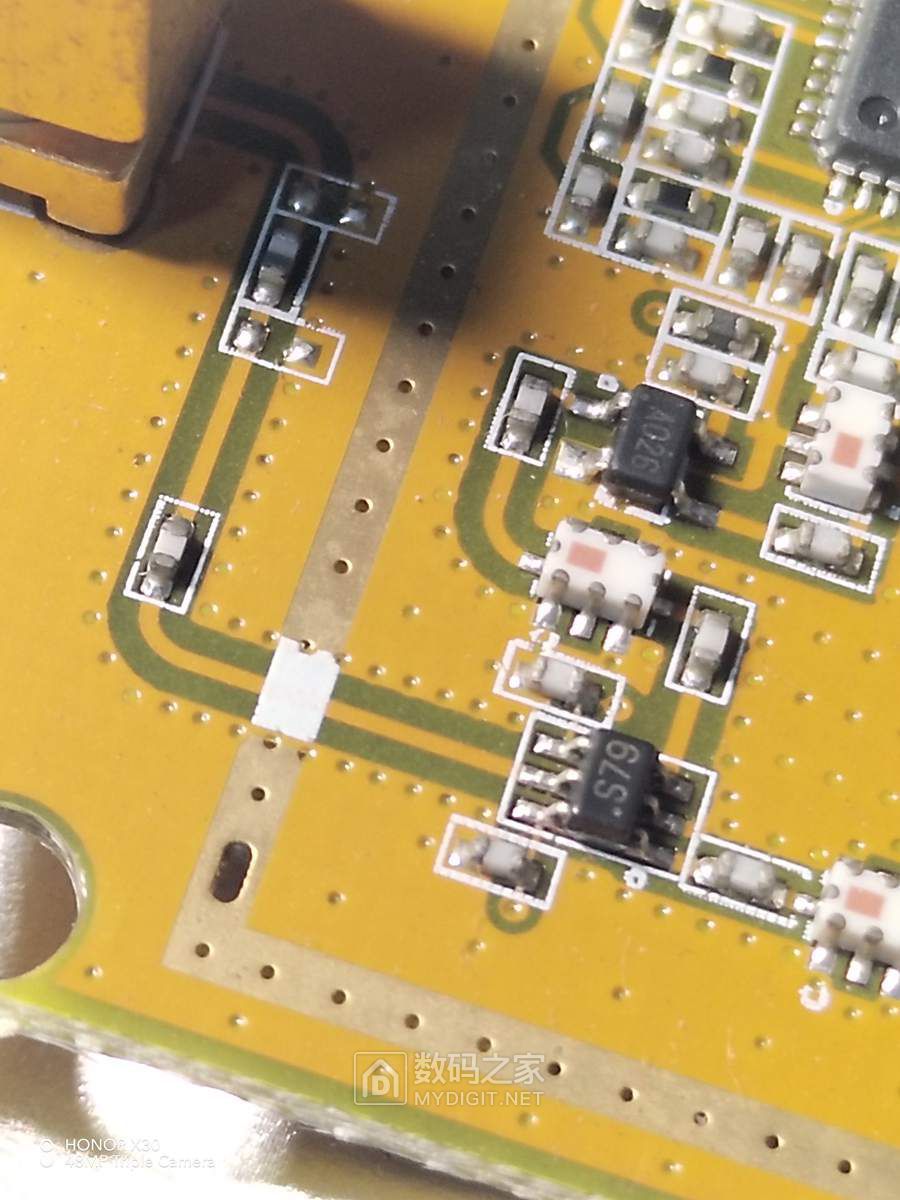

S79射频开关芯片,连接天线发射与接收信号

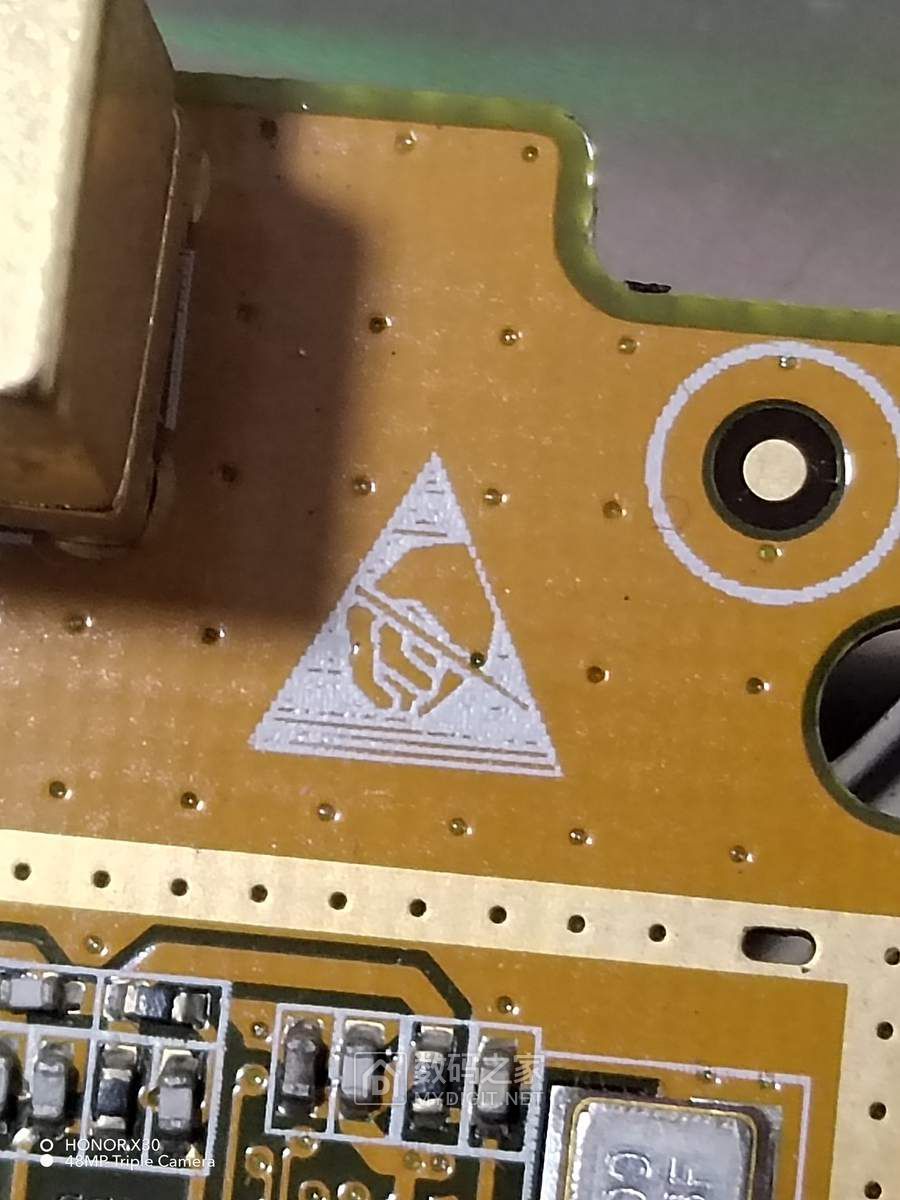

另外，在这里怎么还有个三角图标，里面好像是个谁的头像？


近了拍照


好了，以上就是这个网卡的基本图像
感谢各位的浏览，您的浏览就是对我最大的支持
祝各位身体健康、家庭和美
