前段时间自制了台数控铣床，使用的玩具台钻动力弱、行程小，加工厚板或开大孔非常费劲，一直有换一台的想法。最近咸鱼上看到一台台钻机头，无立柱无底座无电机，但主轴及主轴壳保存完好，立马60大洋拿下。

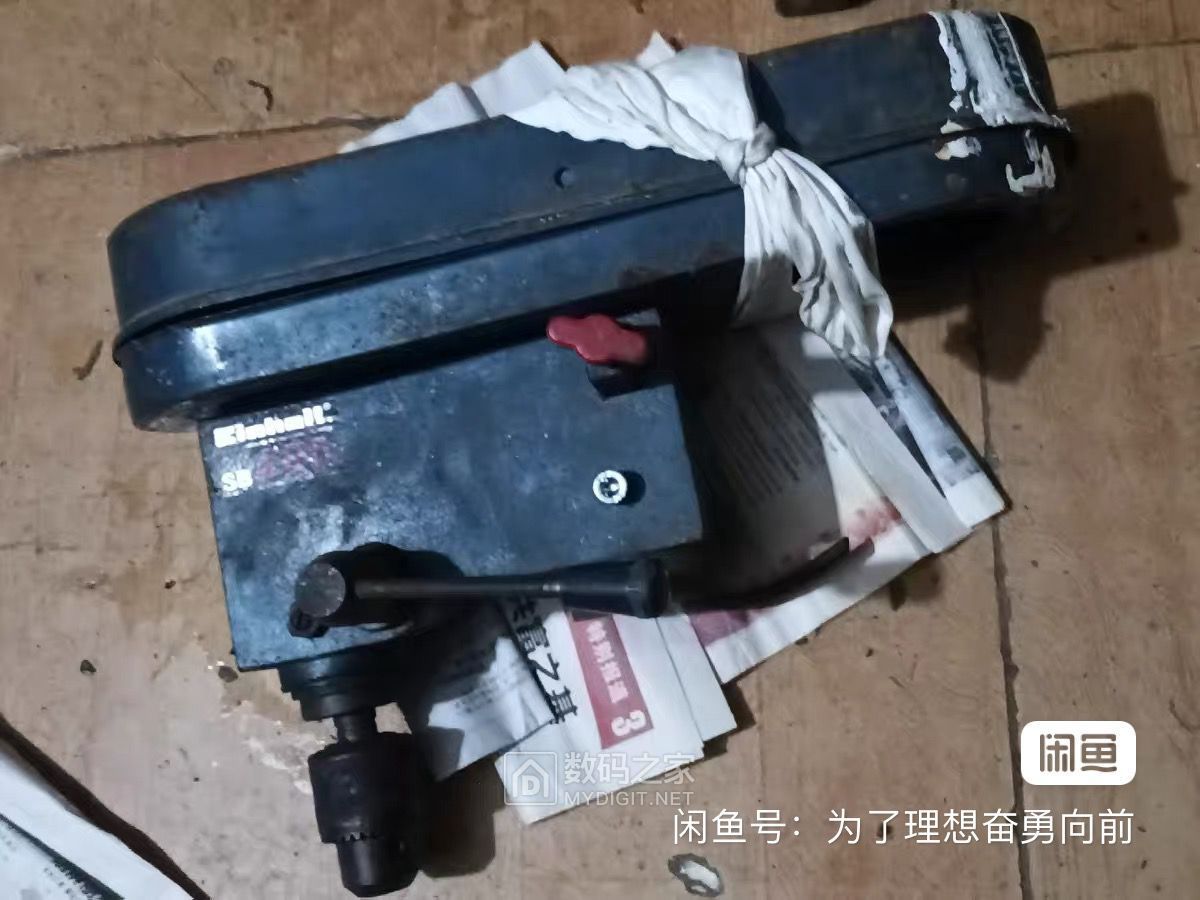

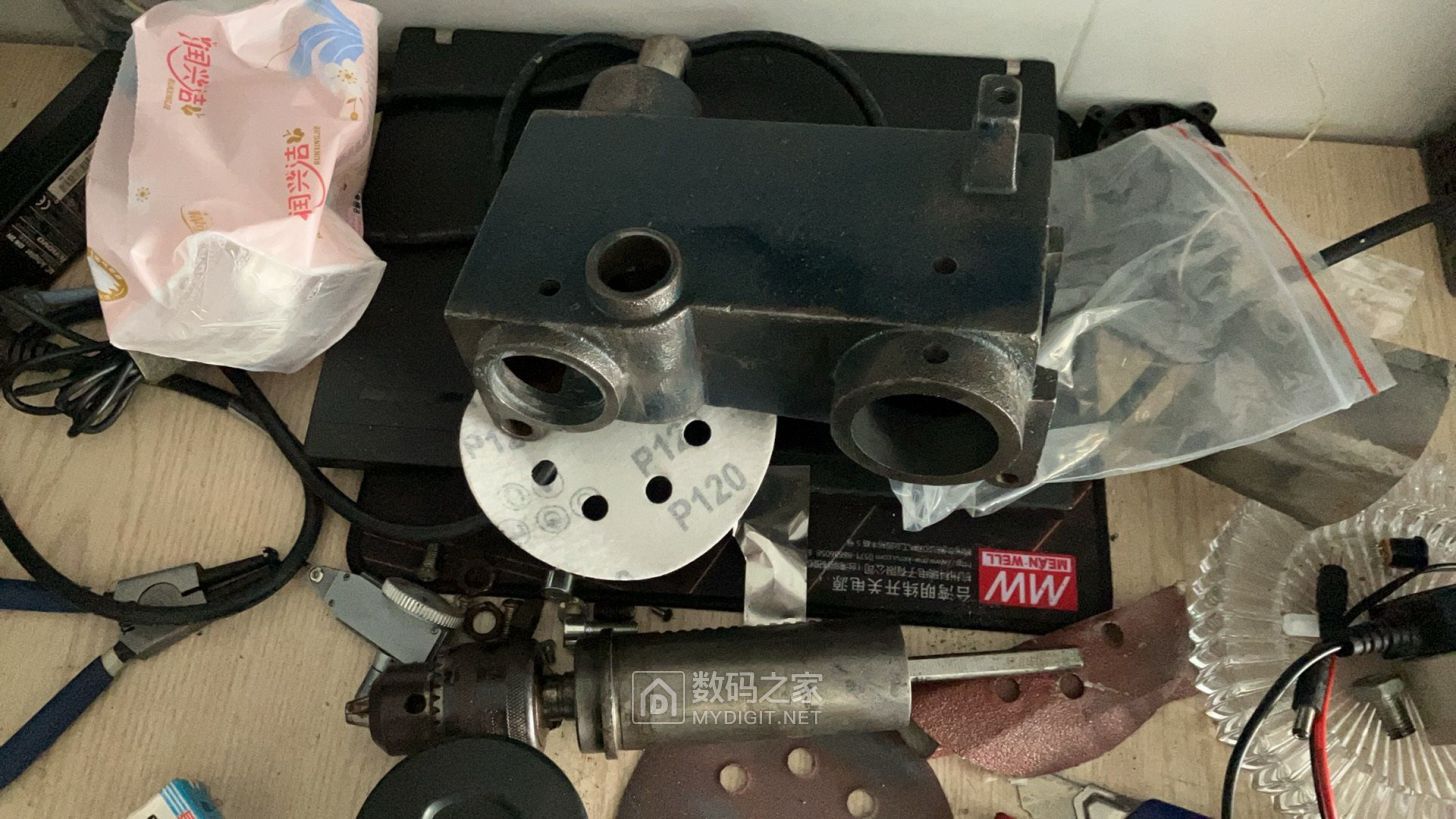

拿回来时的状态，然后全部打散后清洗保养。

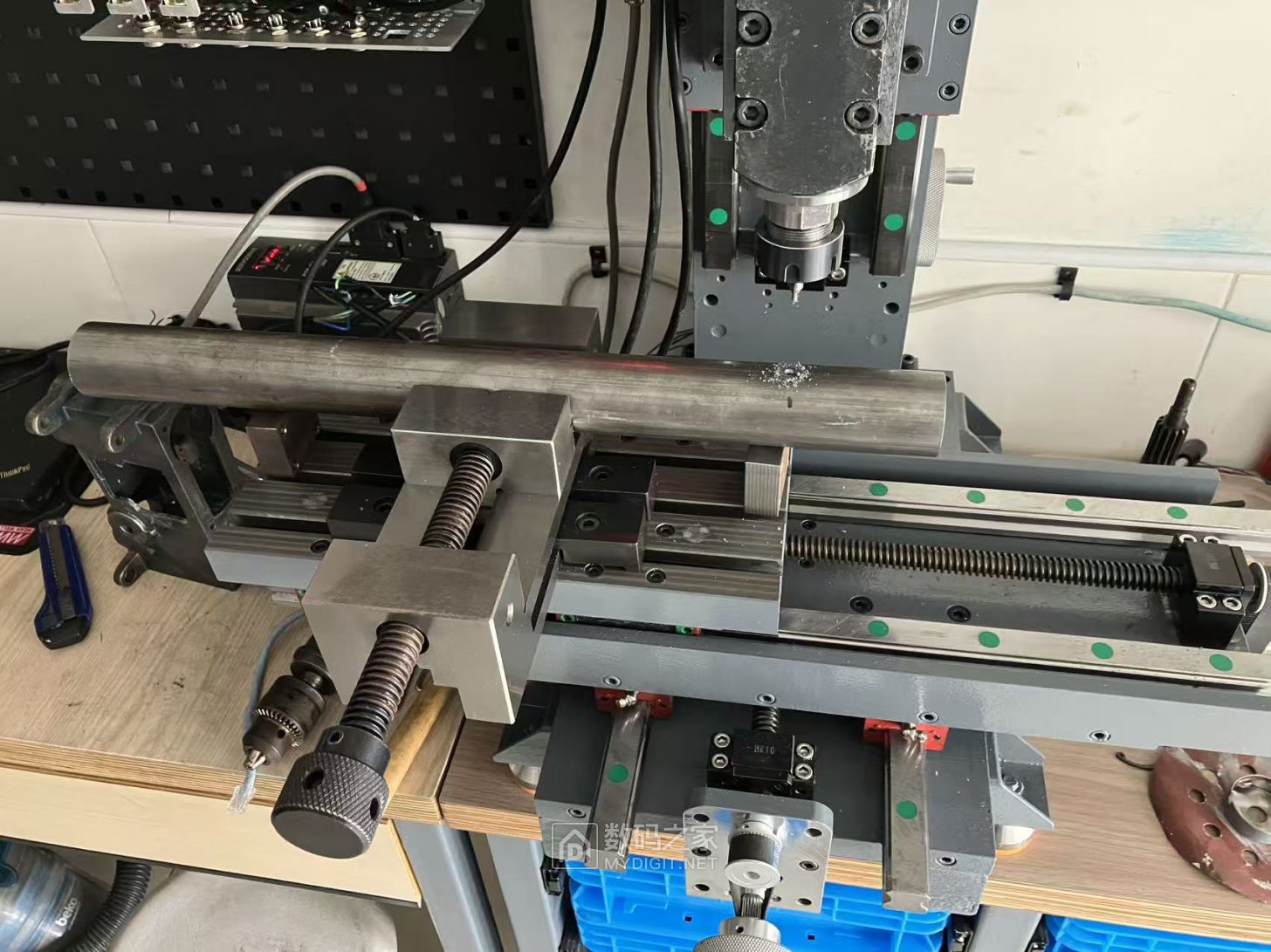

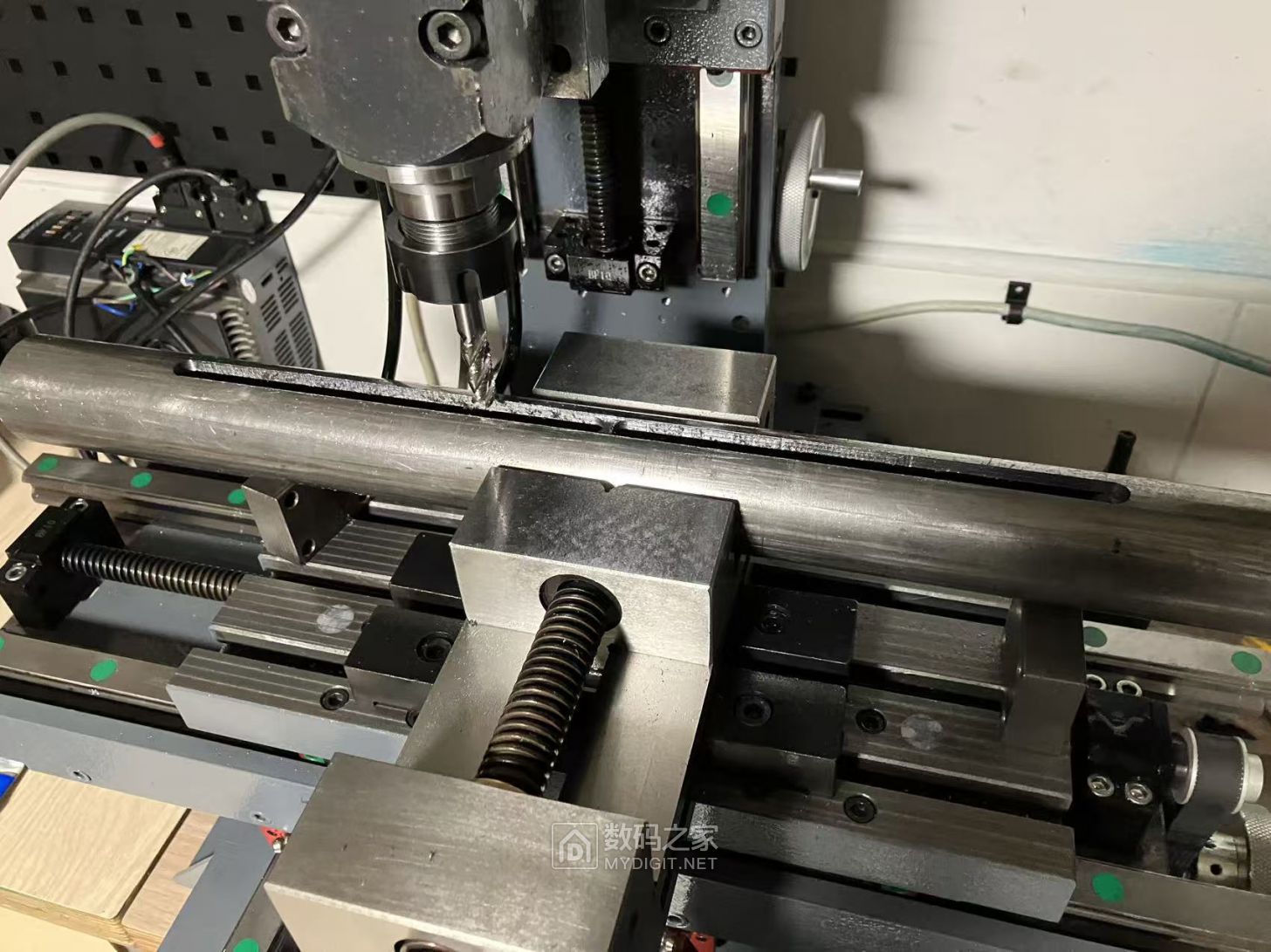

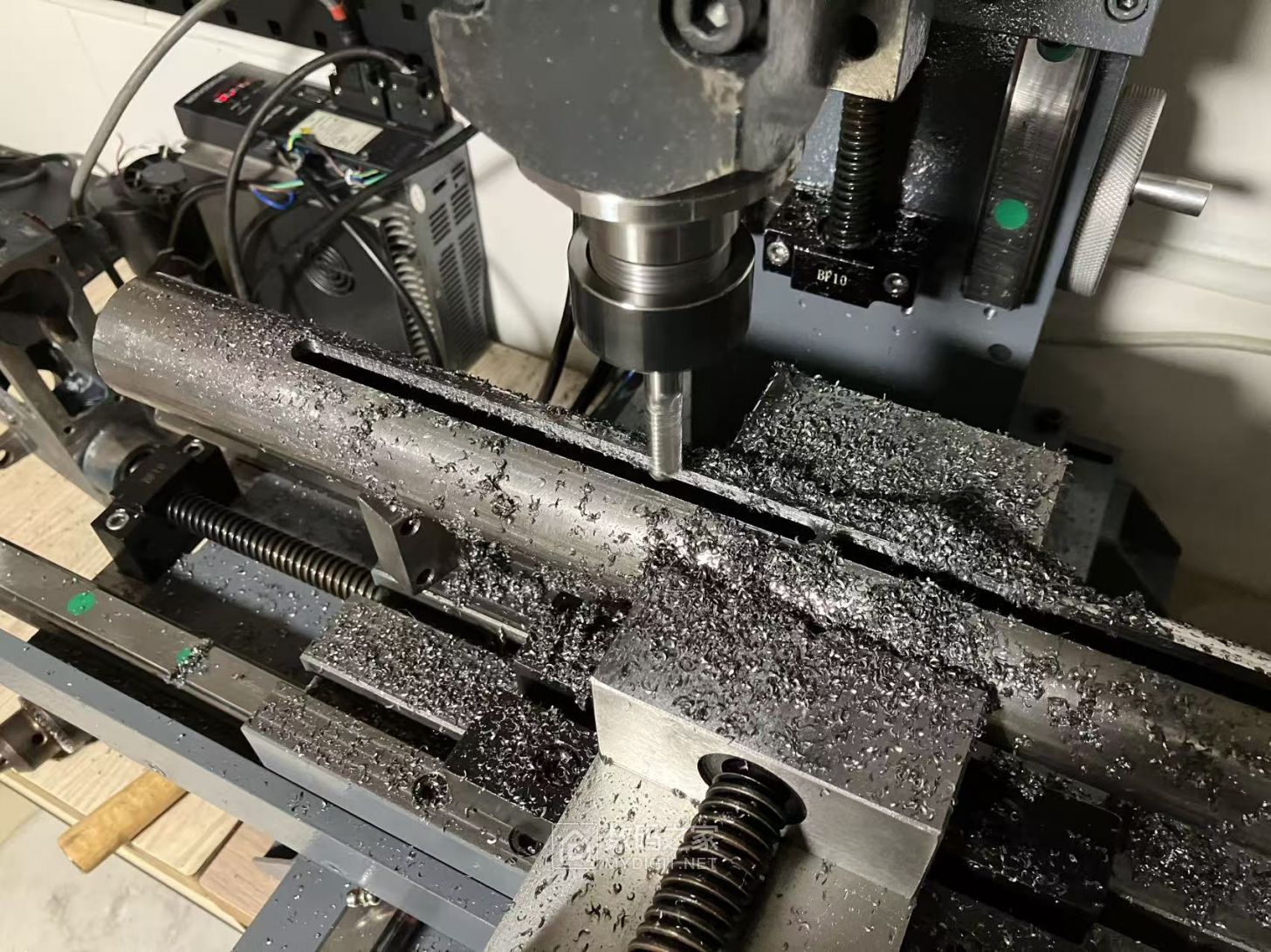

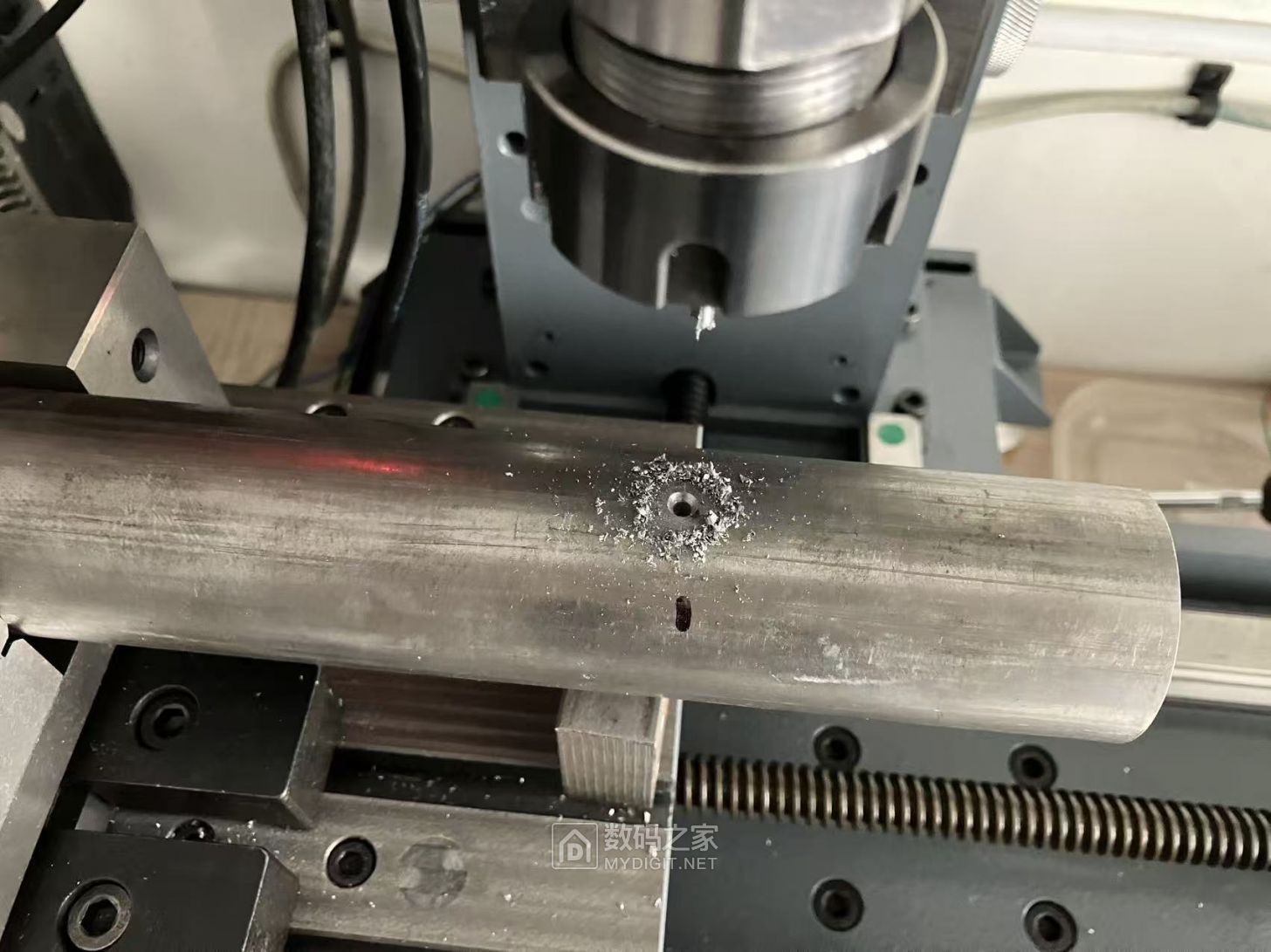

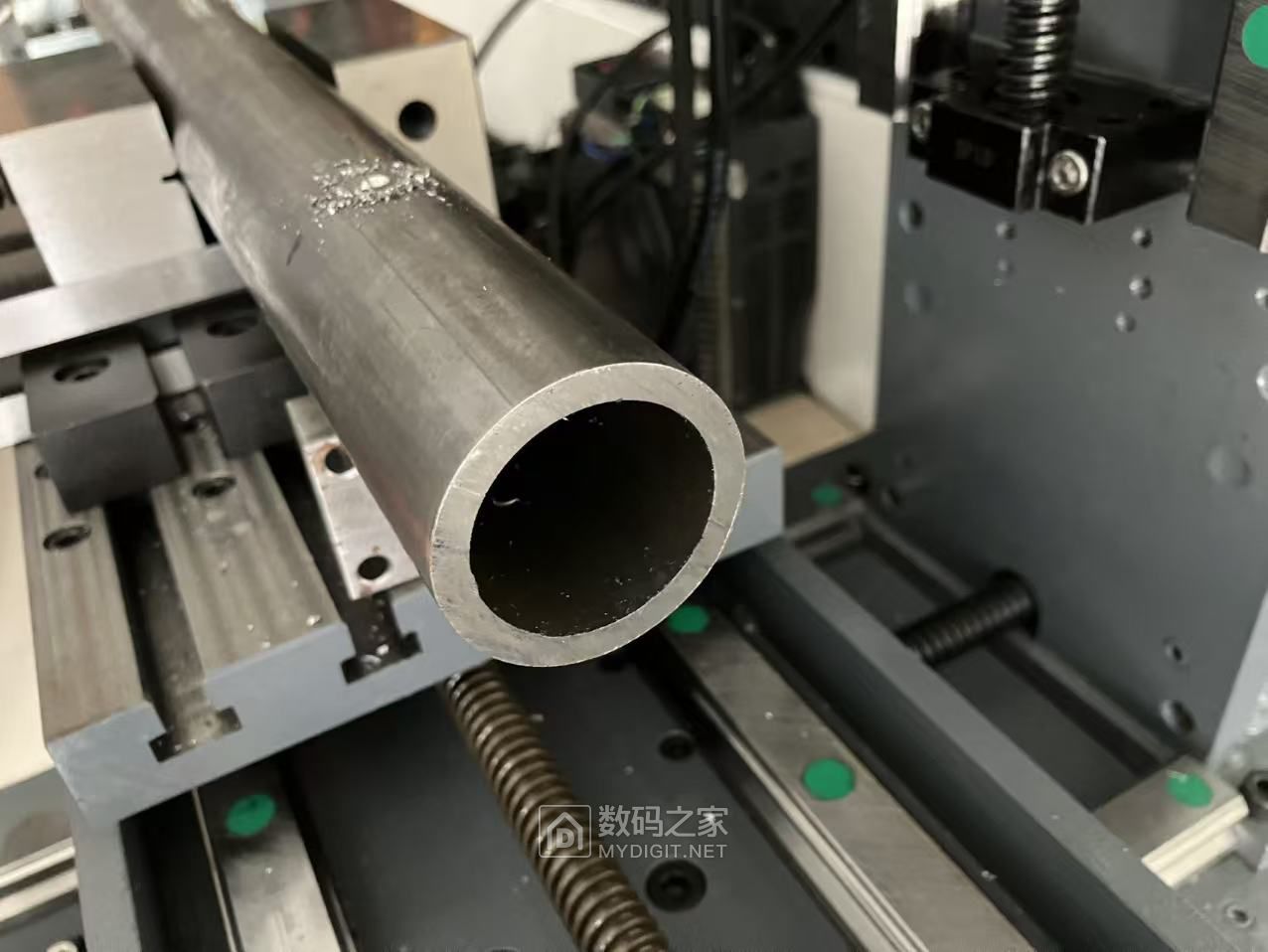

淘宝买的无缝钢管，500mm长，外径46mm，壁厚5mm，在铣床上铣了长槽。

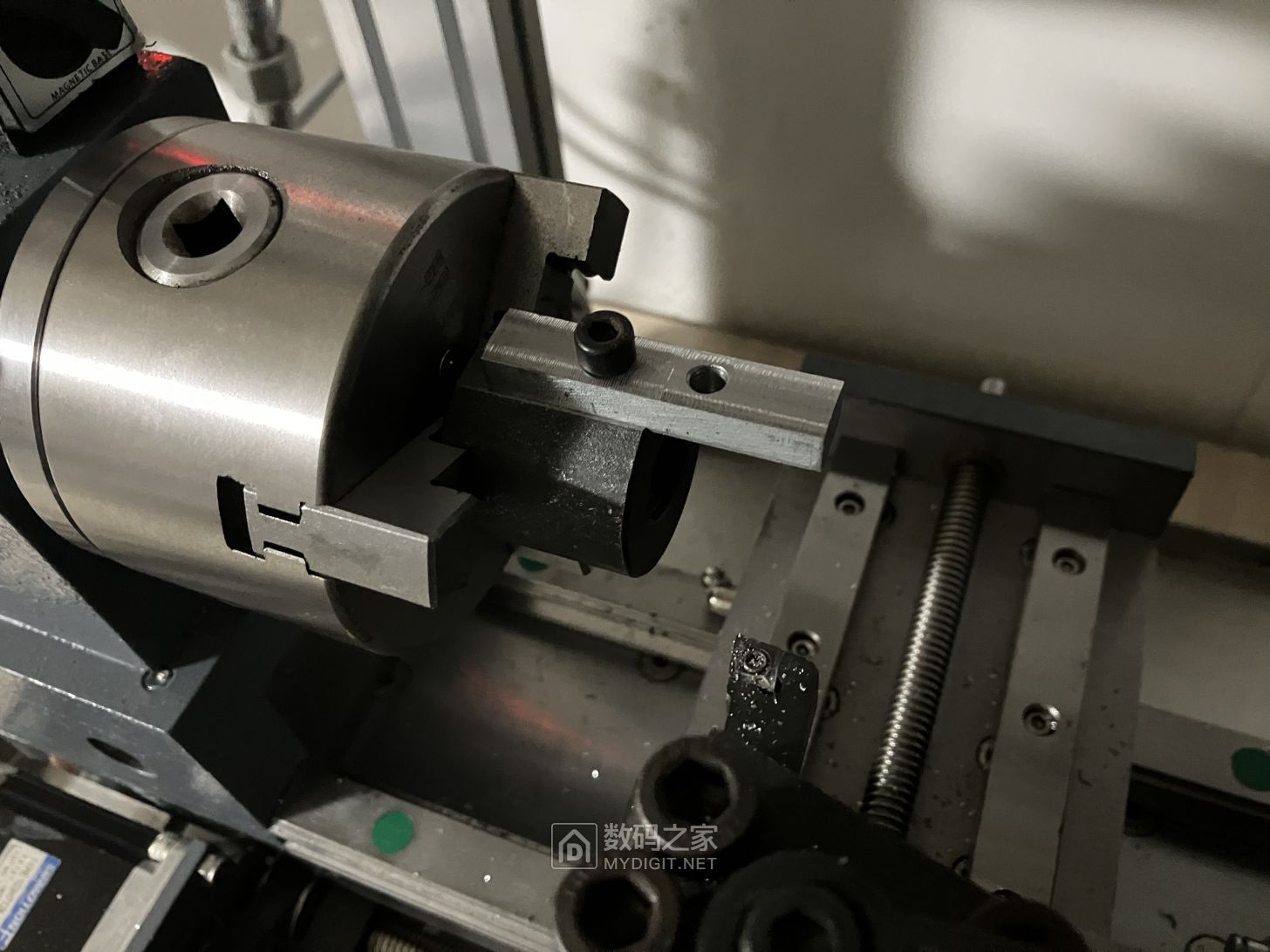

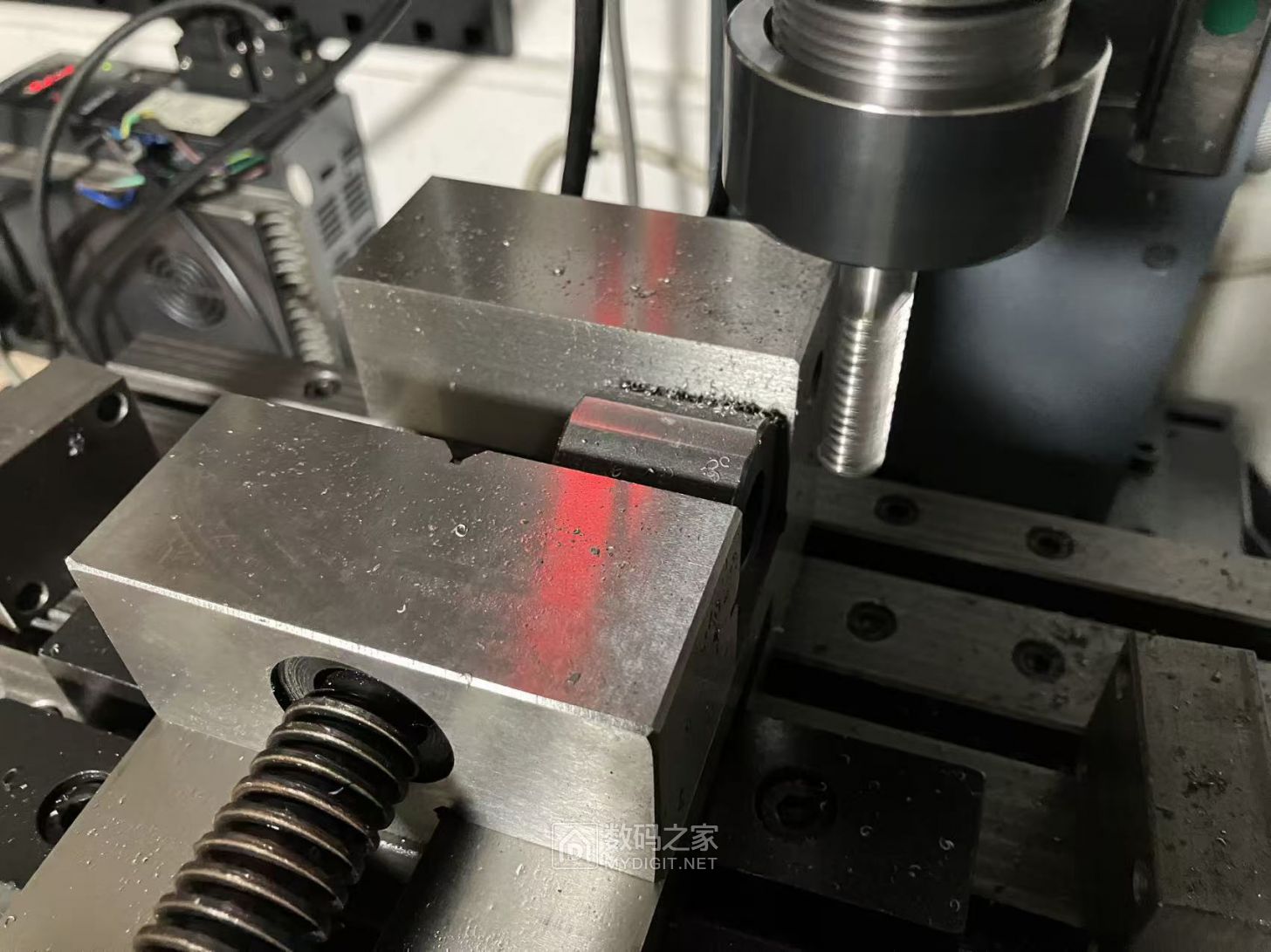

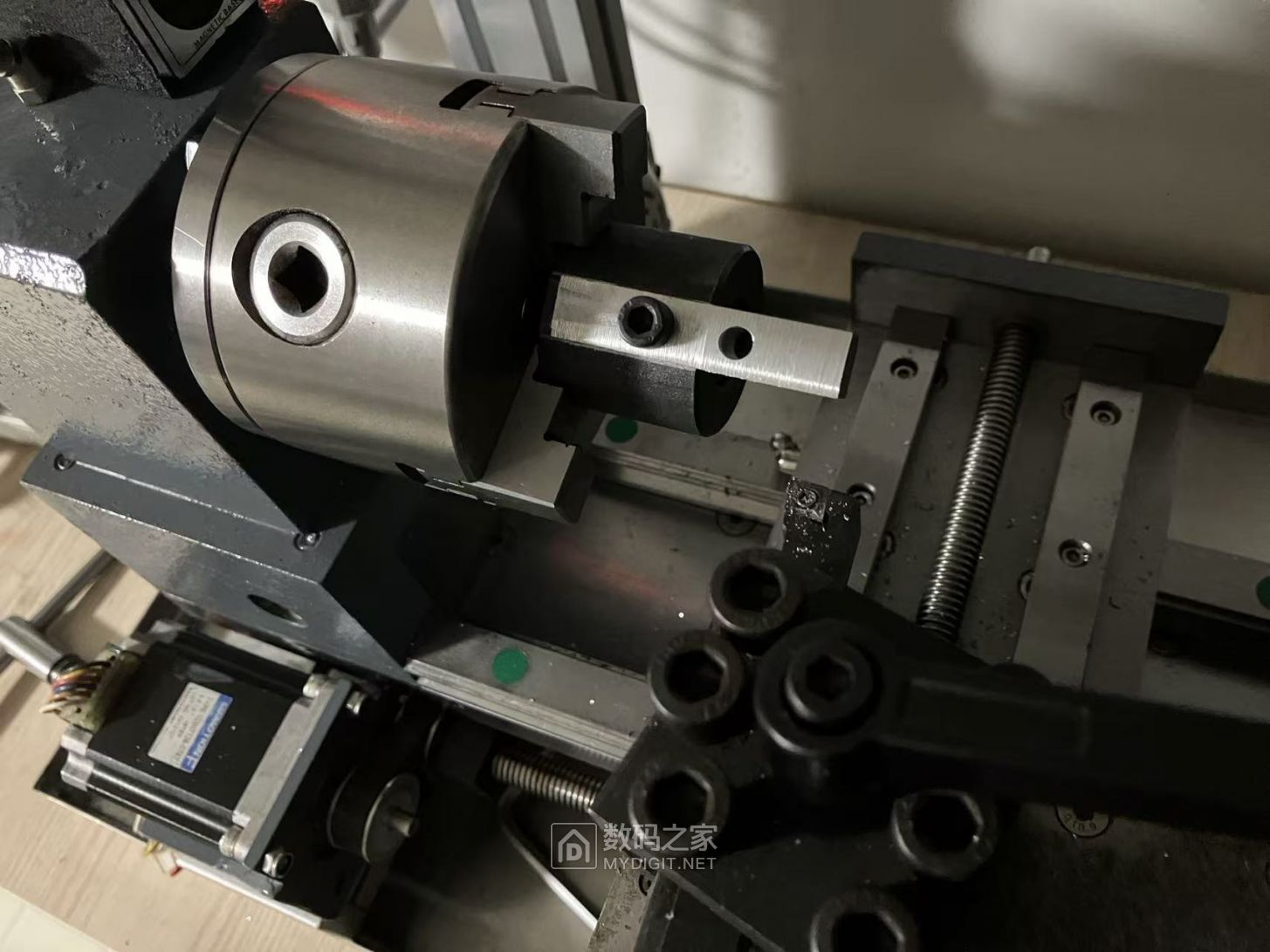

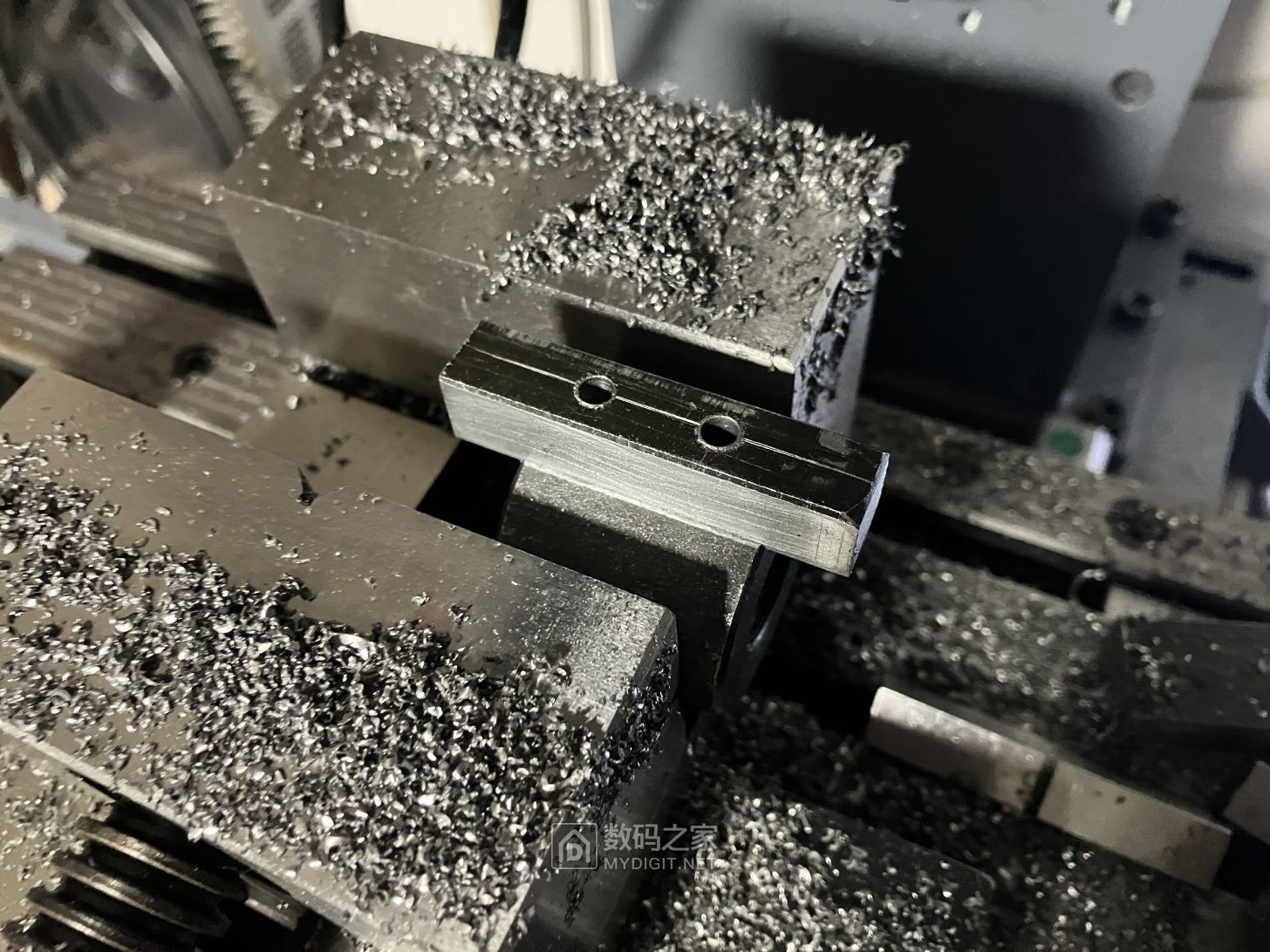

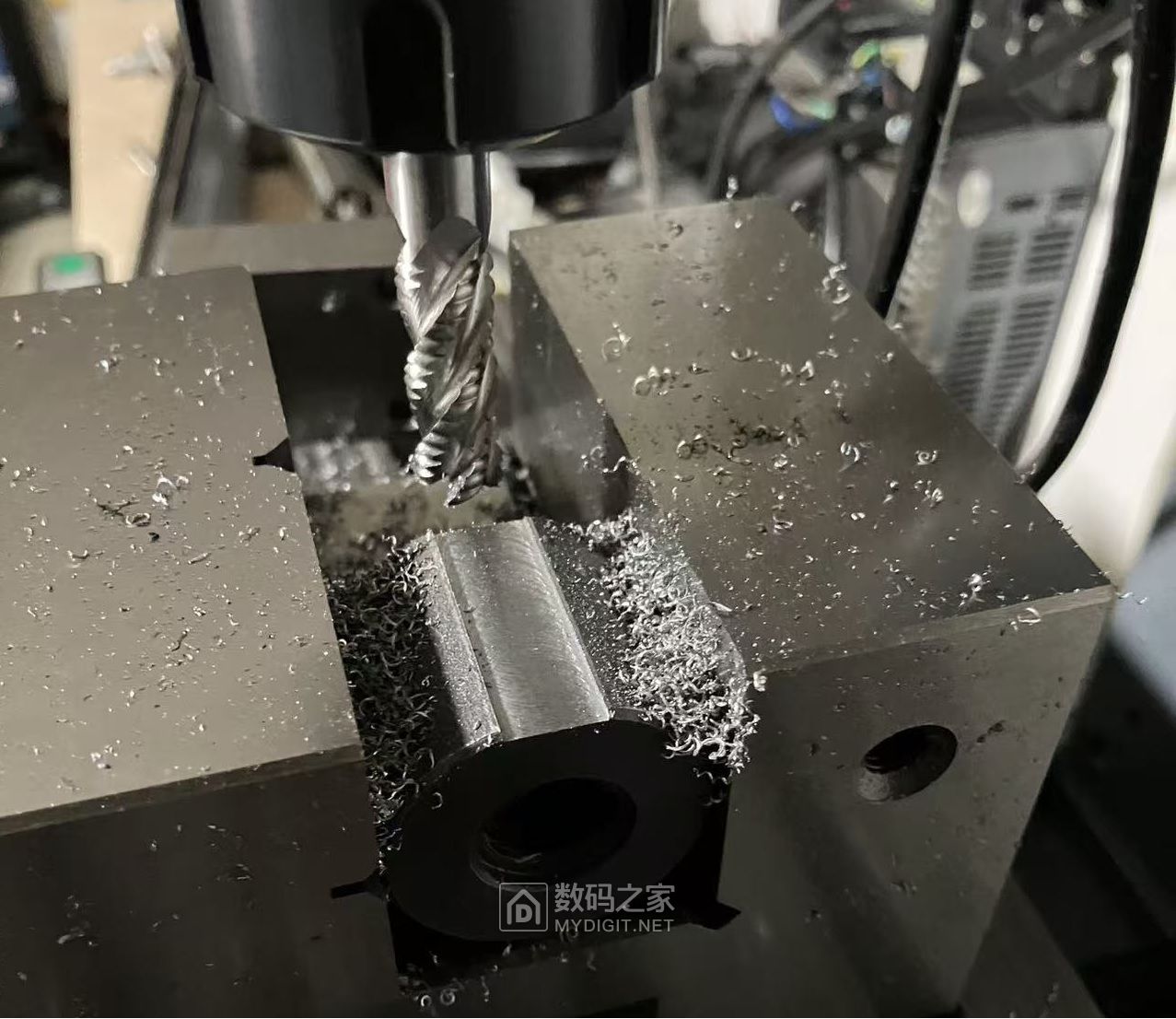

丝杆螺母加工了个键槽，并加工了个键条，宽度比立柱槽略窄，车床上加工至外径46mm。

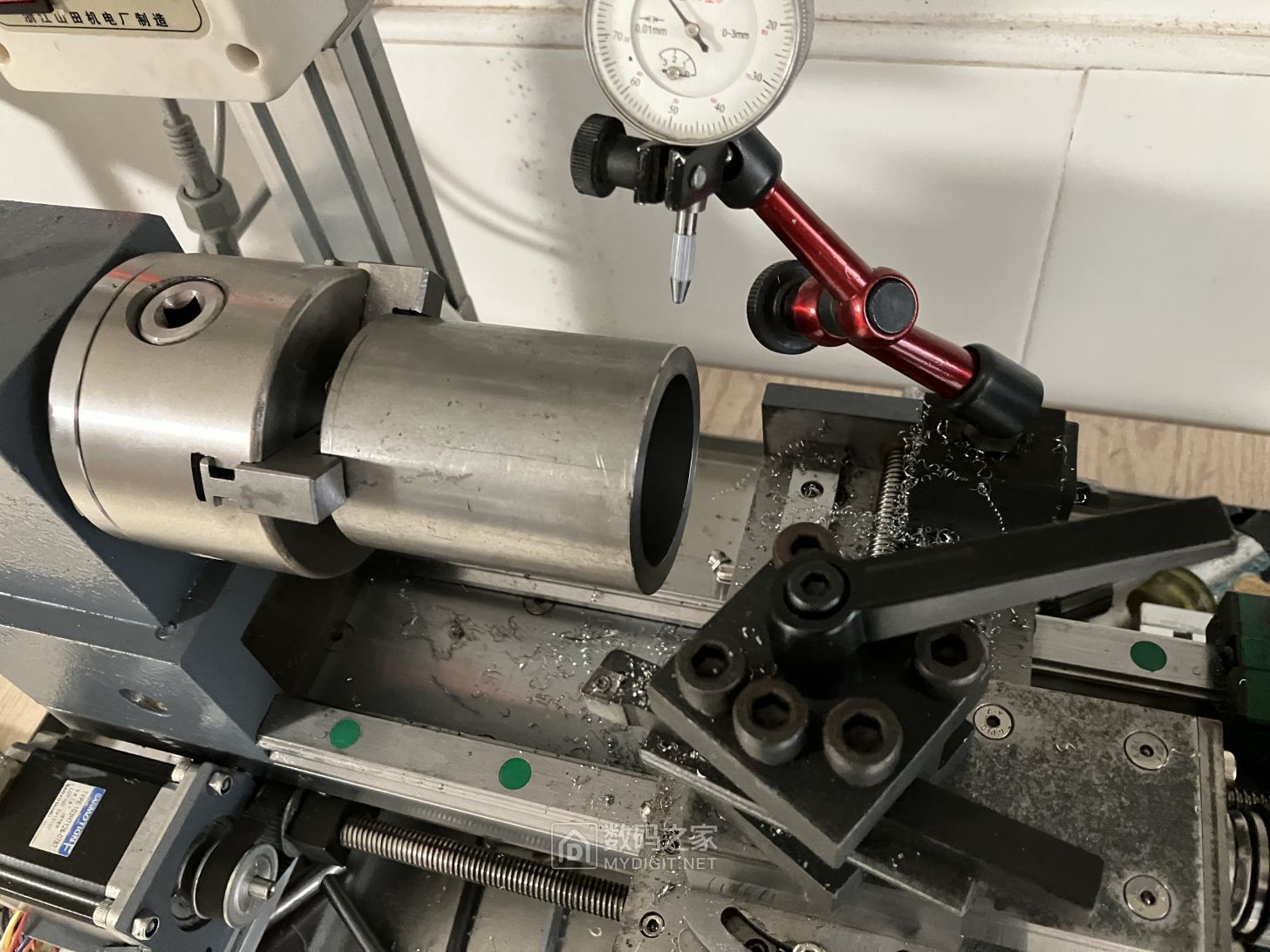

买的另一根内径46mm的无缝管，长150mm，壁厚7mm。切短后车床加工两个端面。

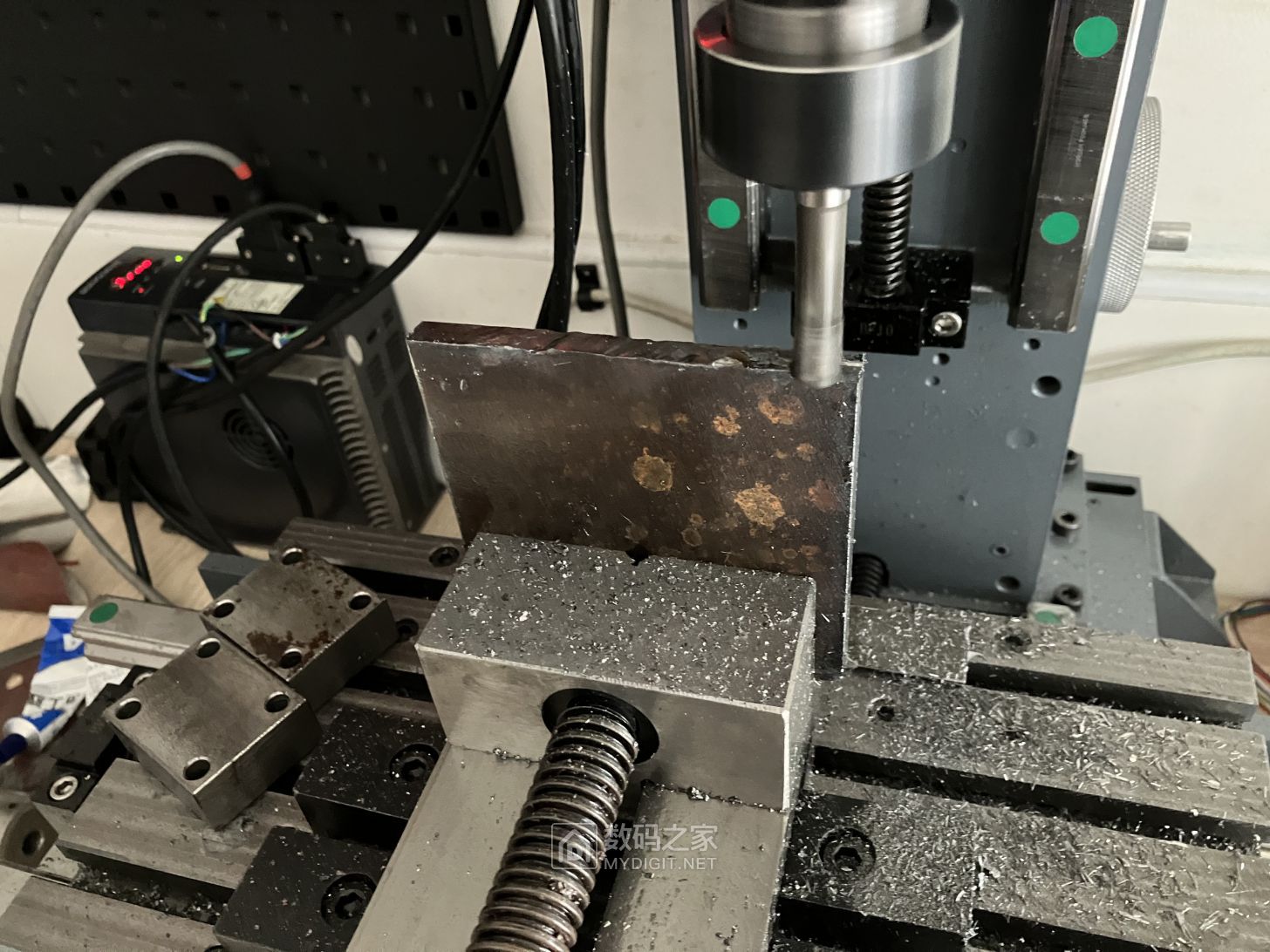

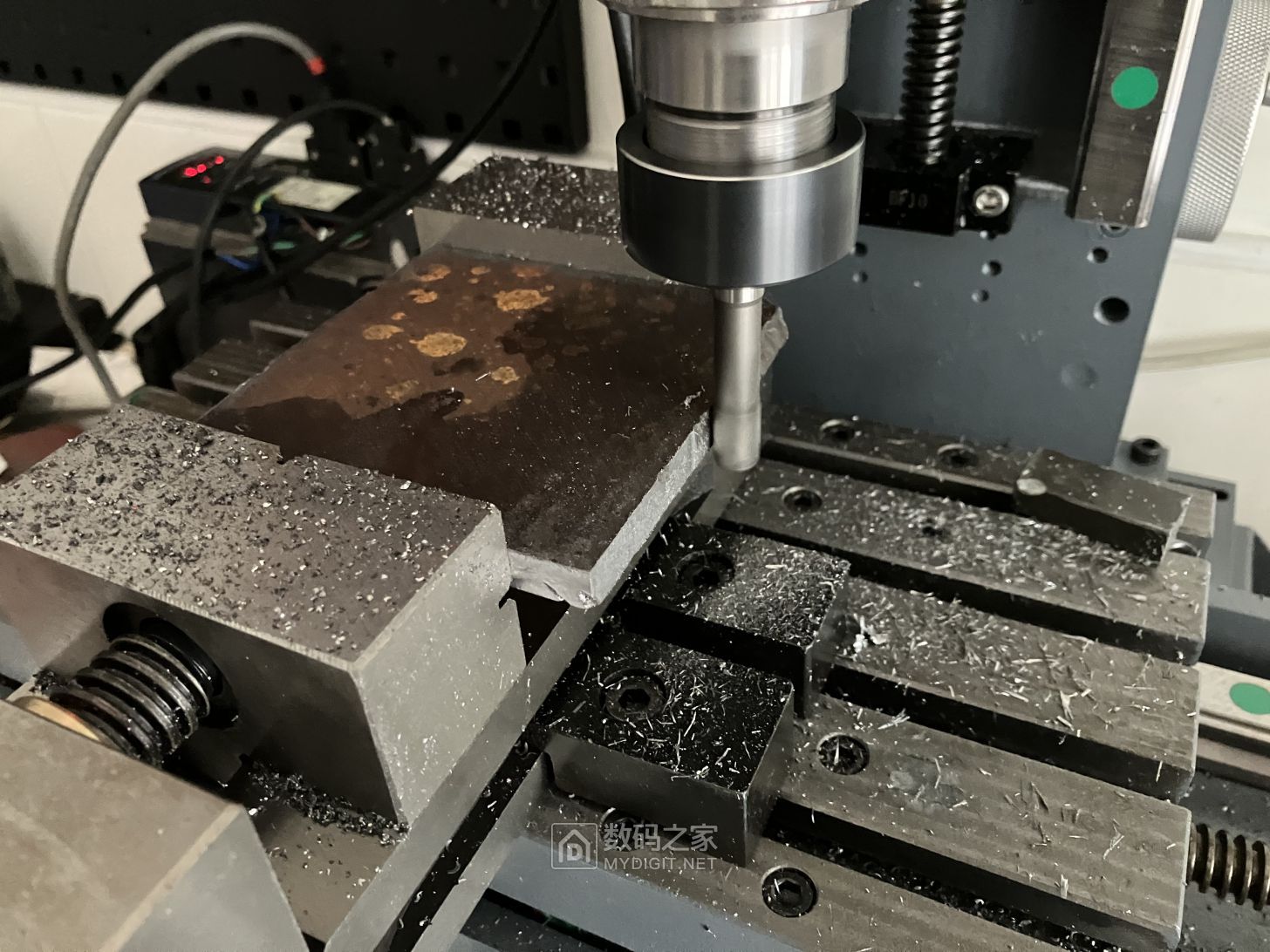

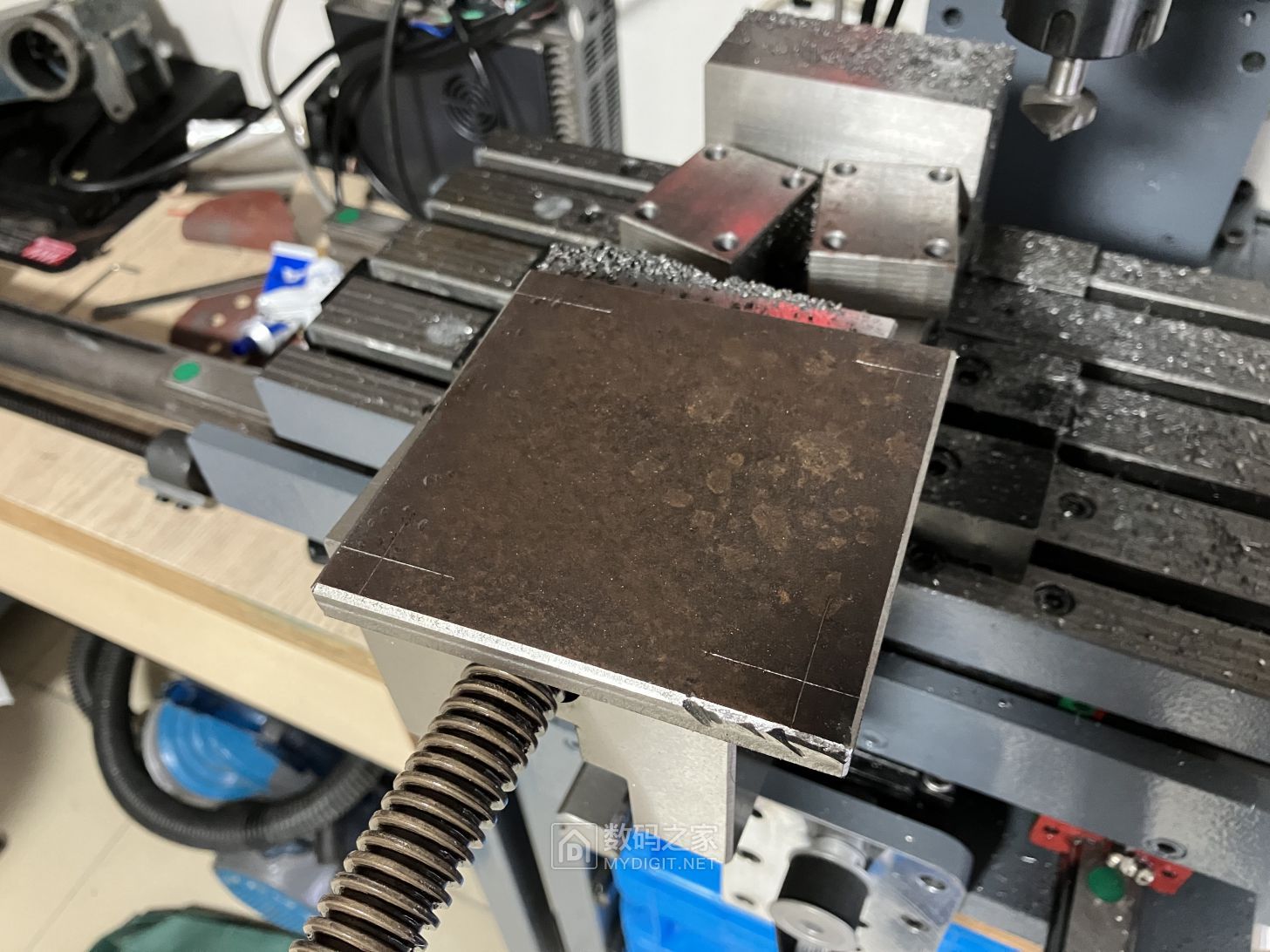

10厚的废钢板切成100x100，铣好四条边并倒角，四个角打好固定孔。

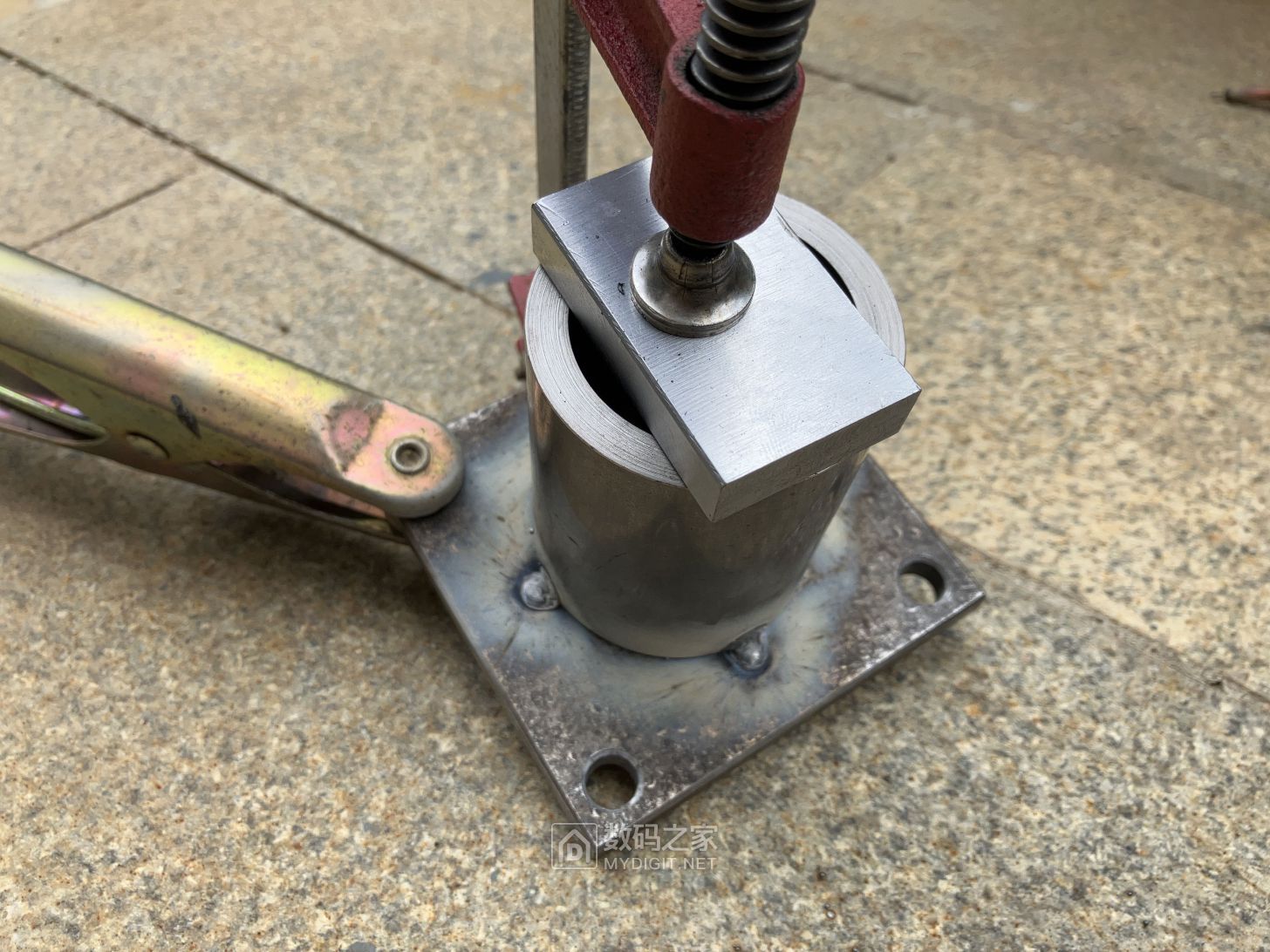

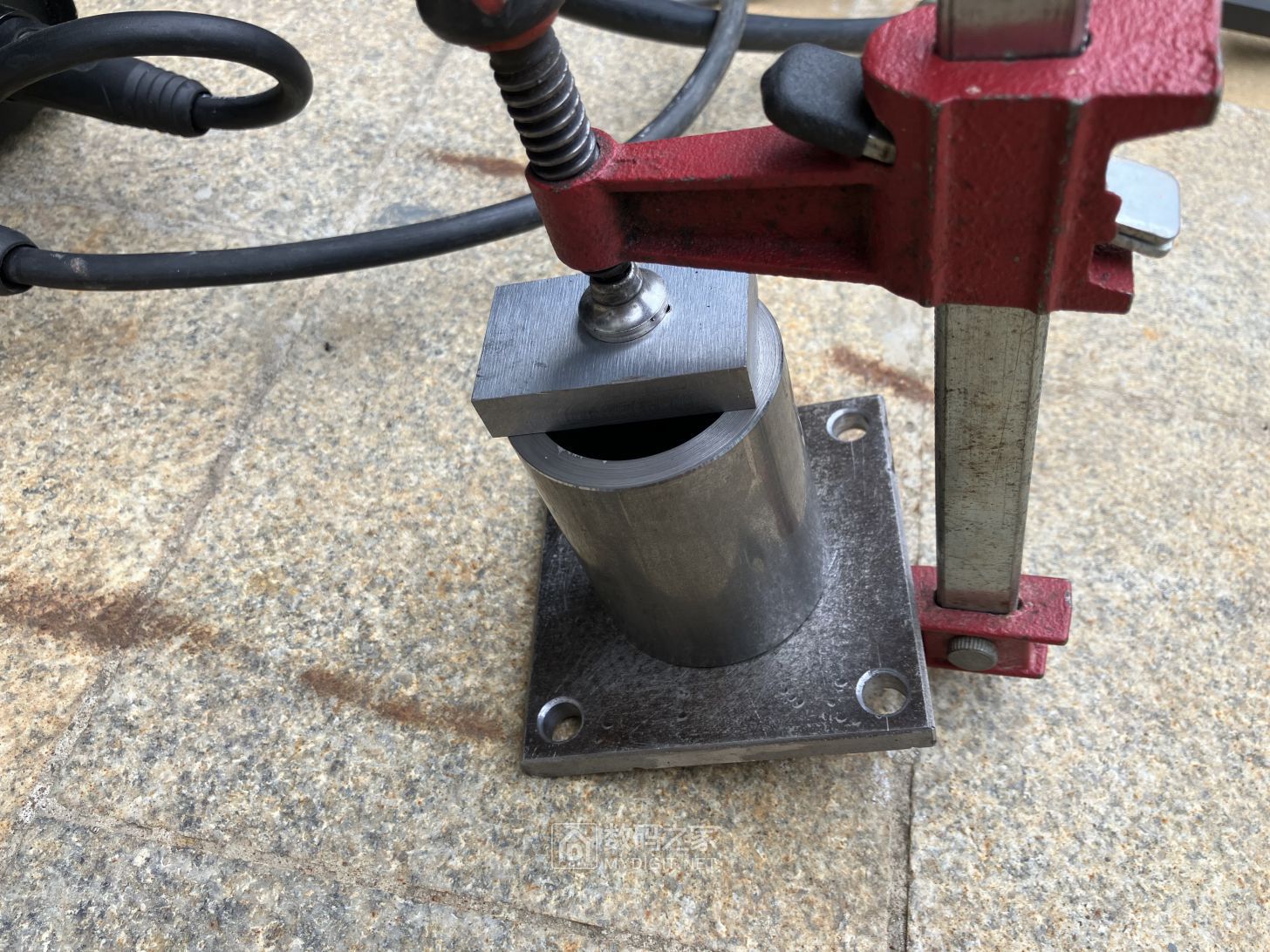

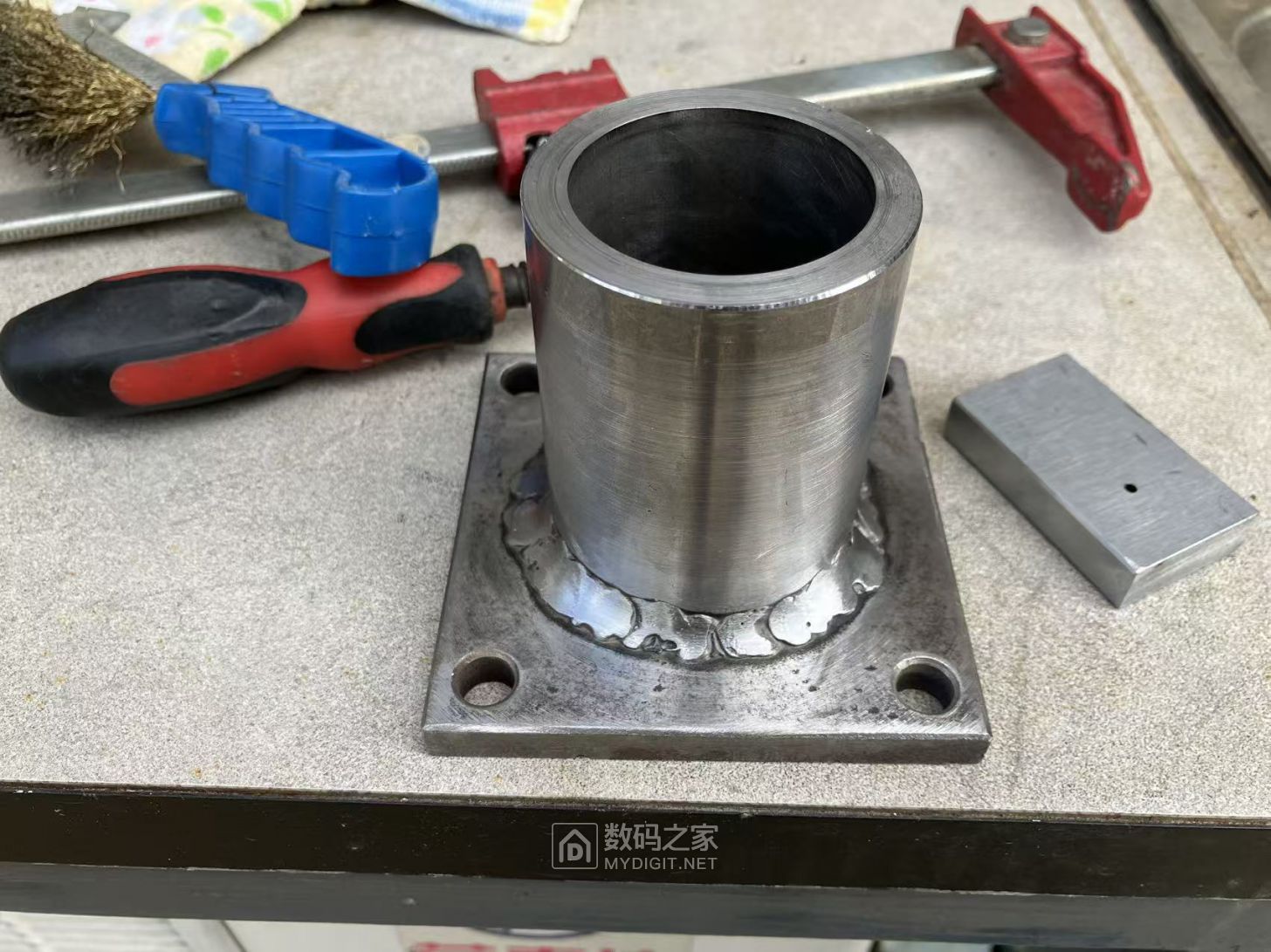

G夹固定后焊接。

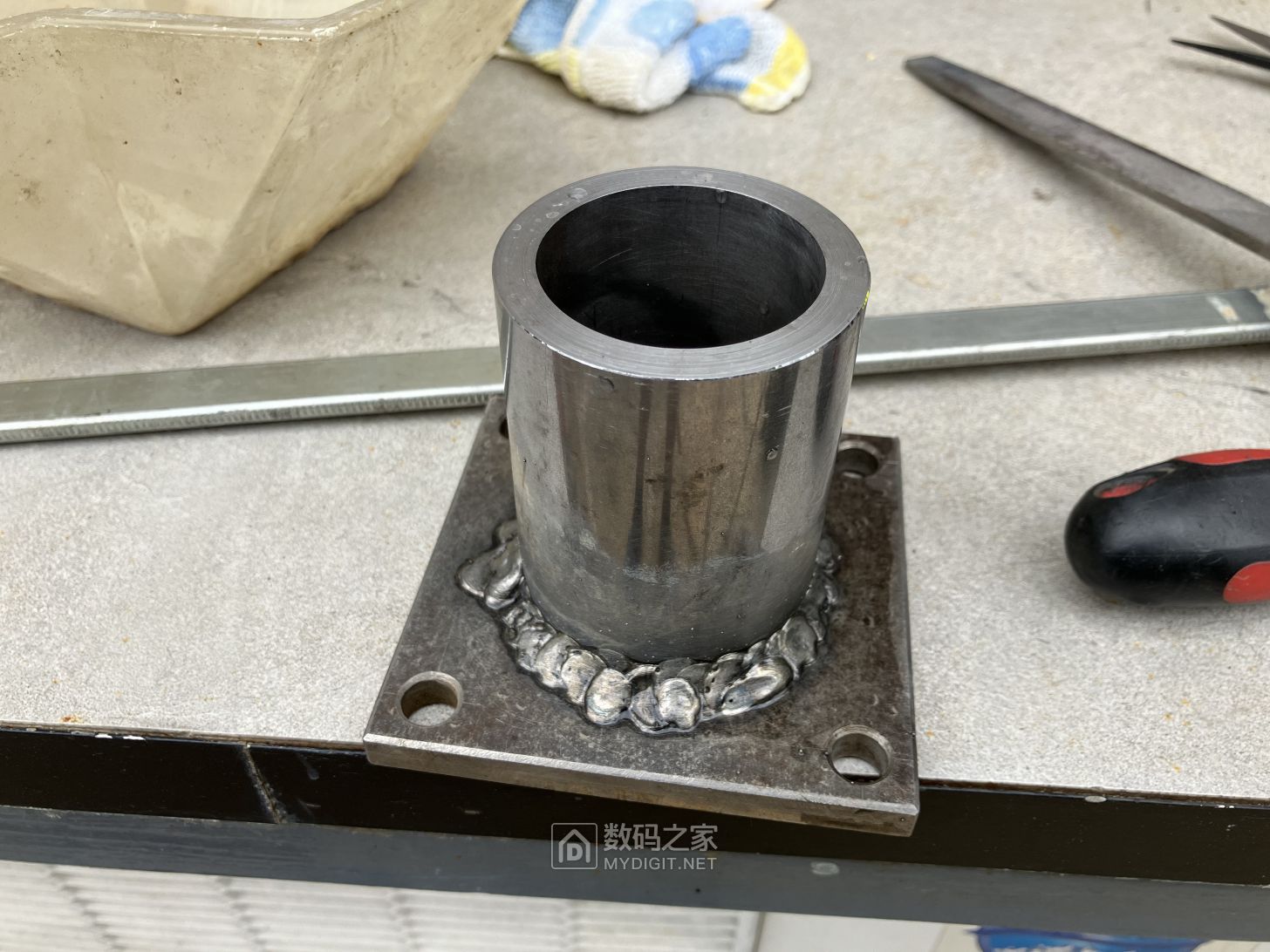

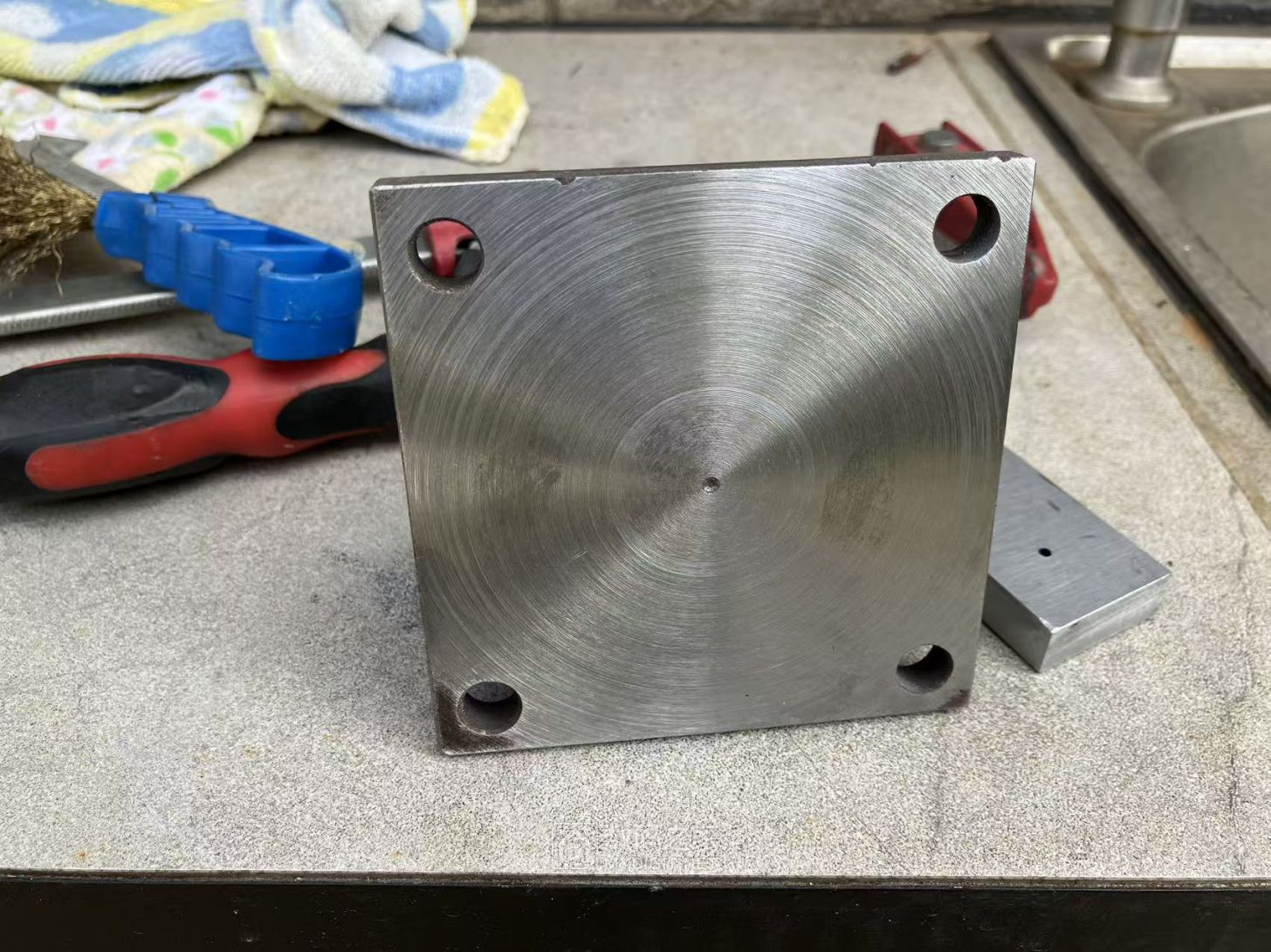

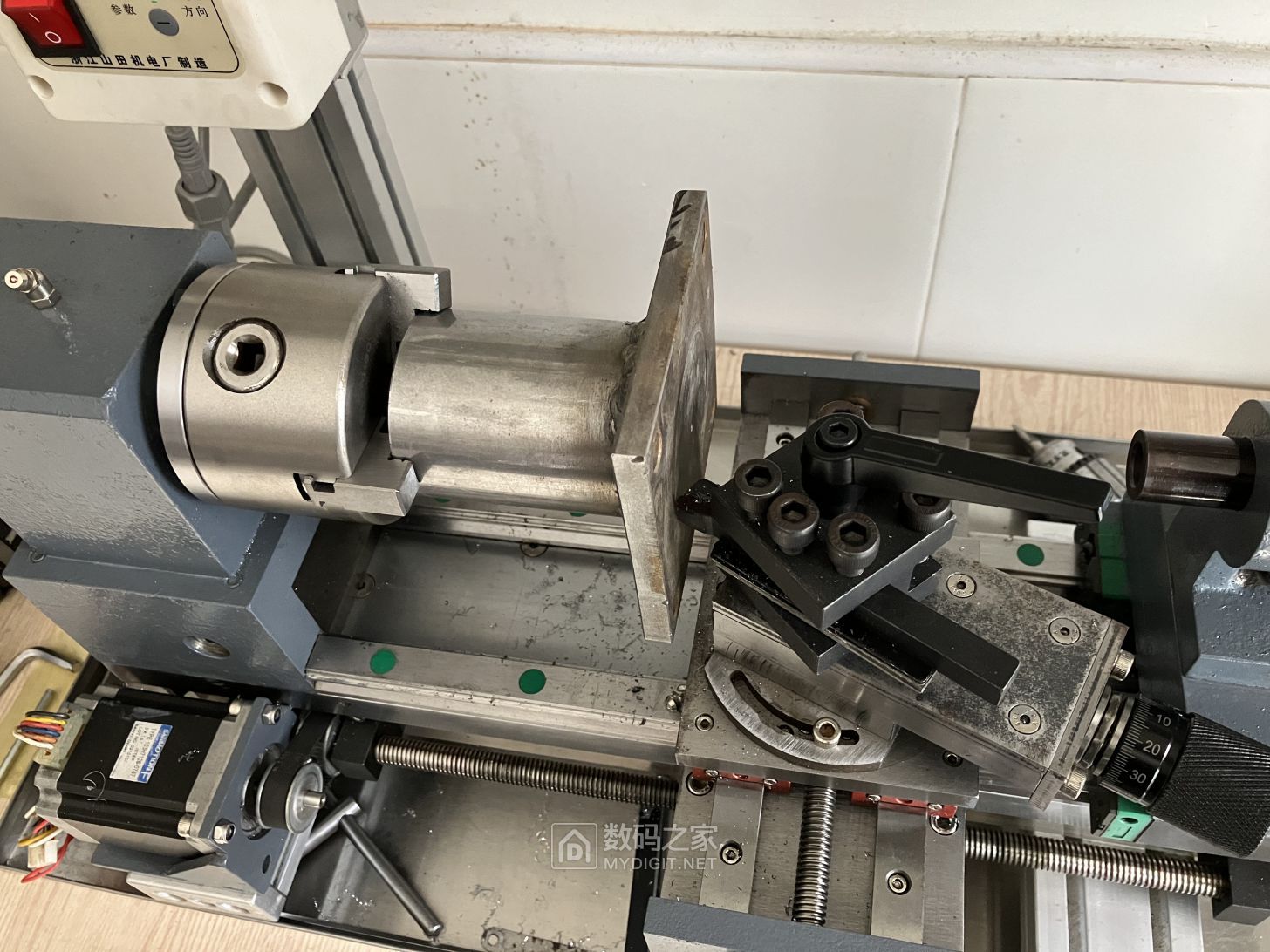

满焊后底板变形，上车床车一刀，并打磨焊缝。

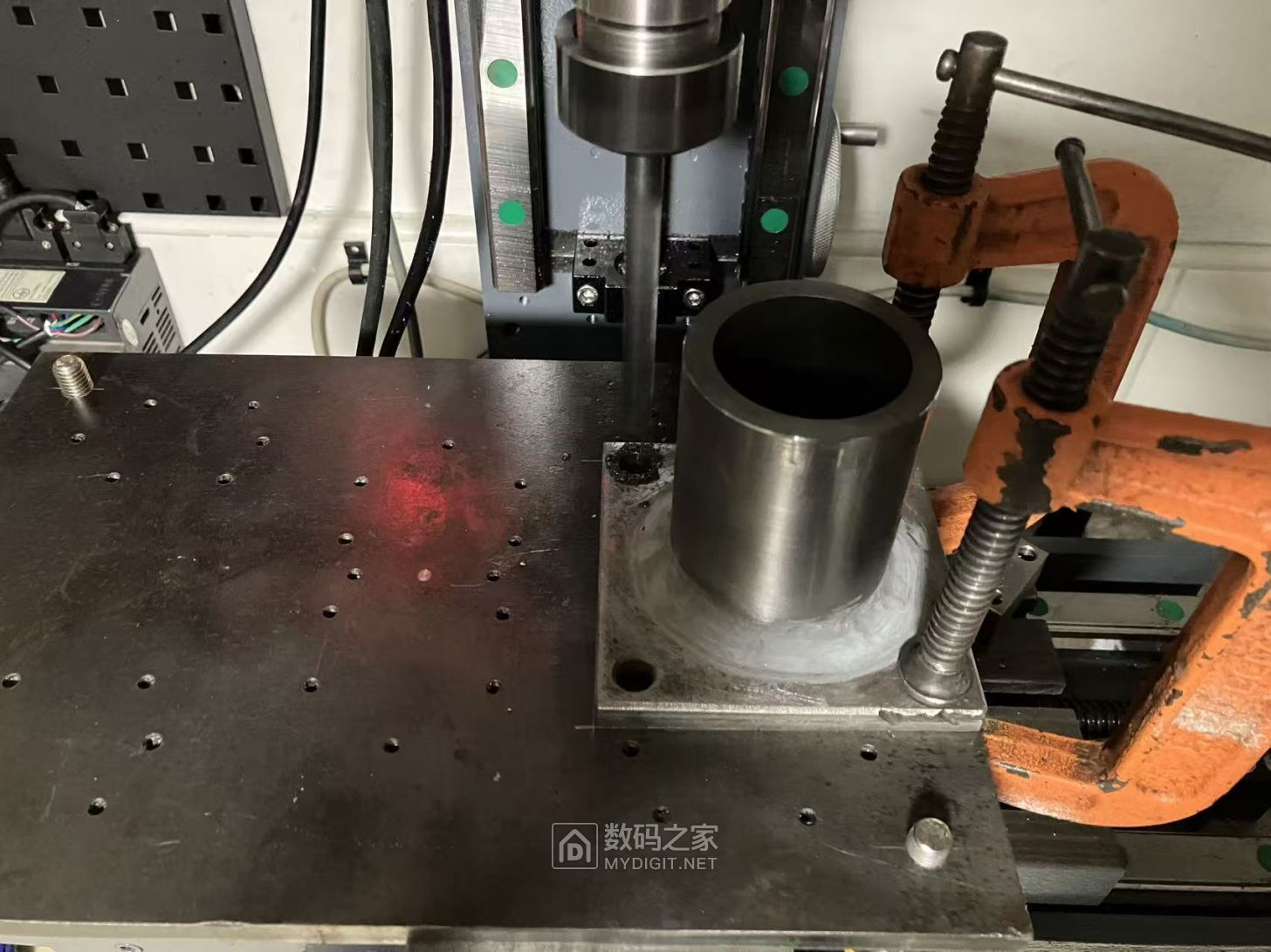

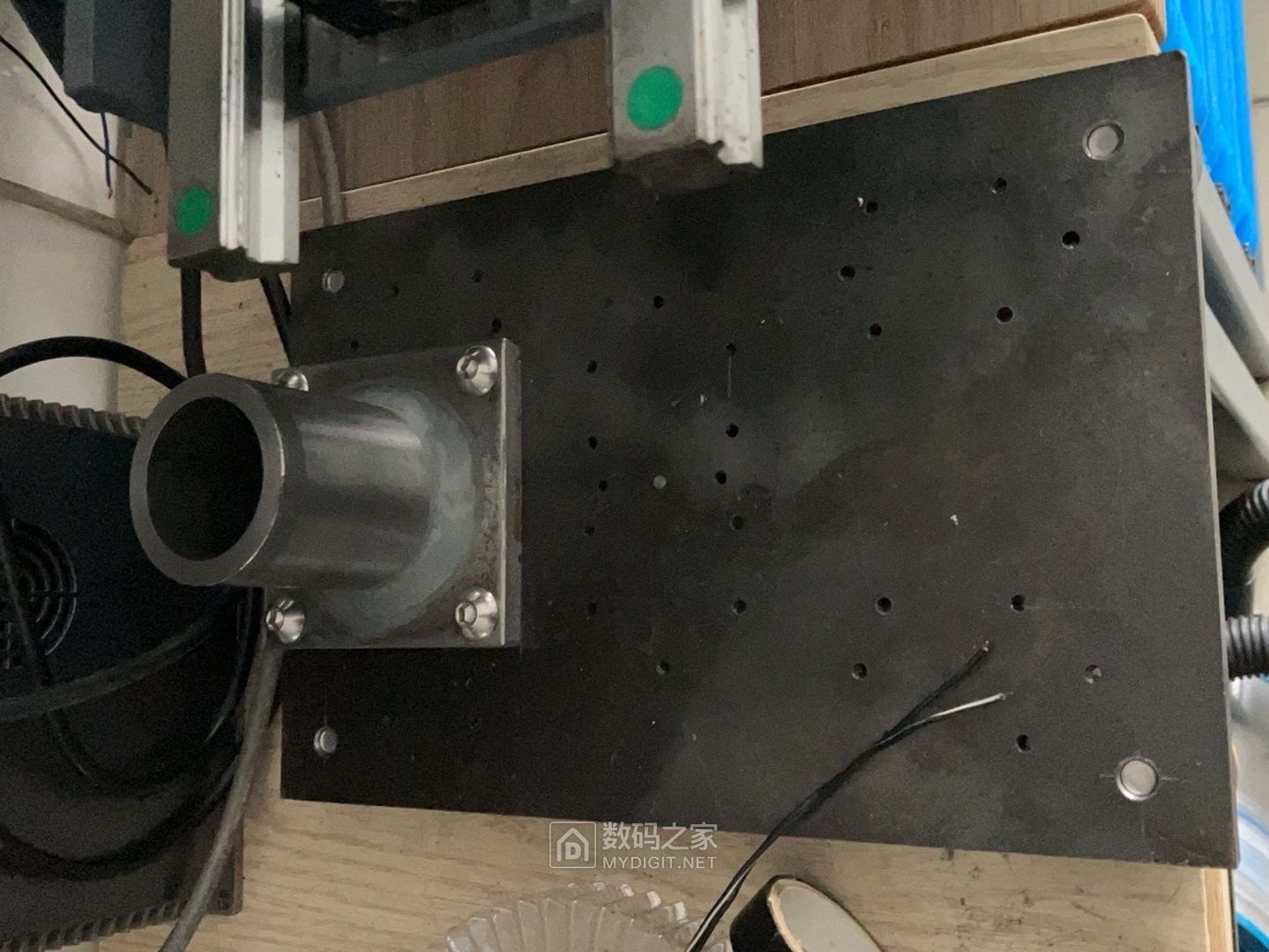

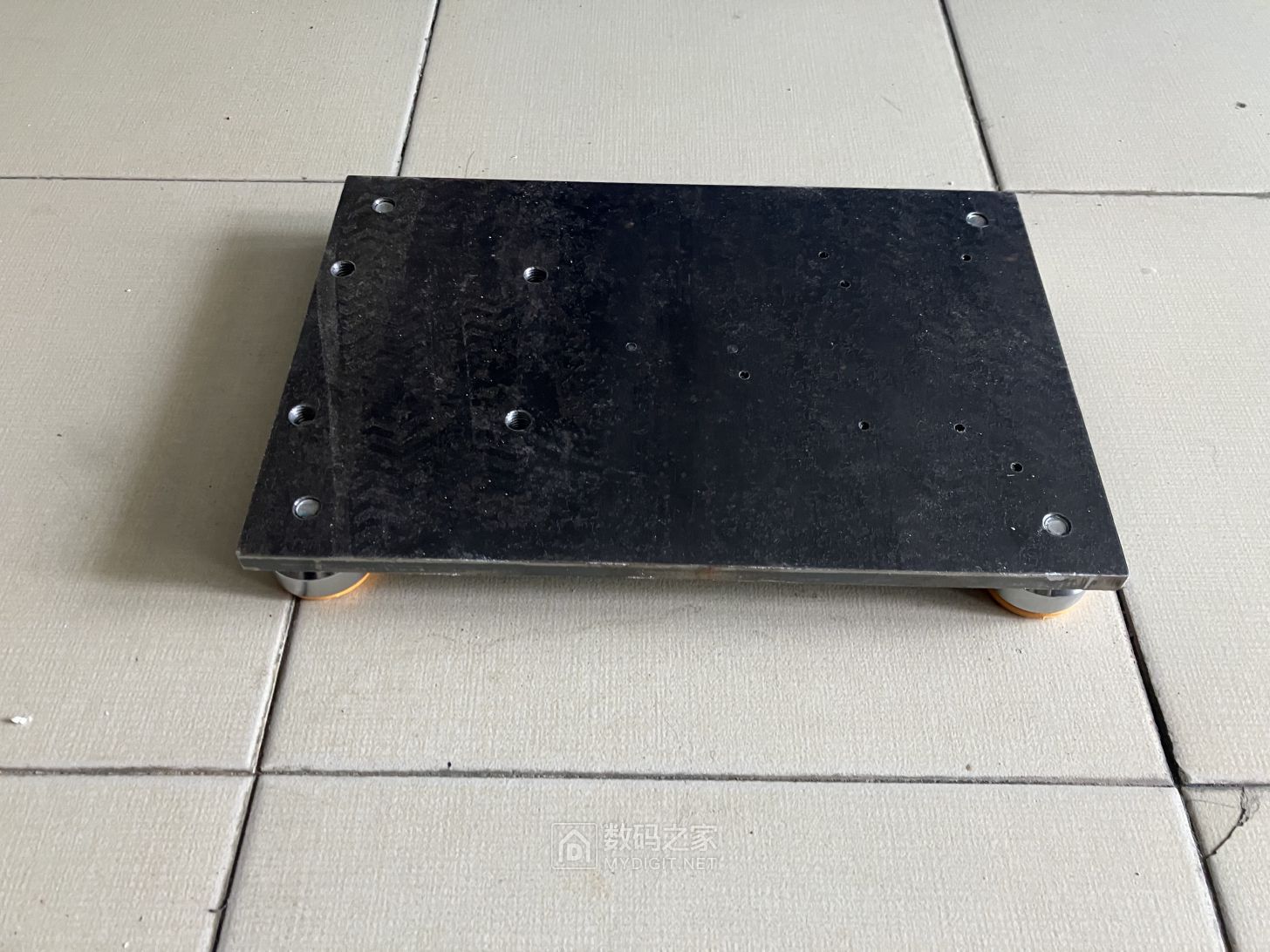

预先加工好的台钻底座，立柱固定板定位后打孔并攻丝，用的m10的螺丝。

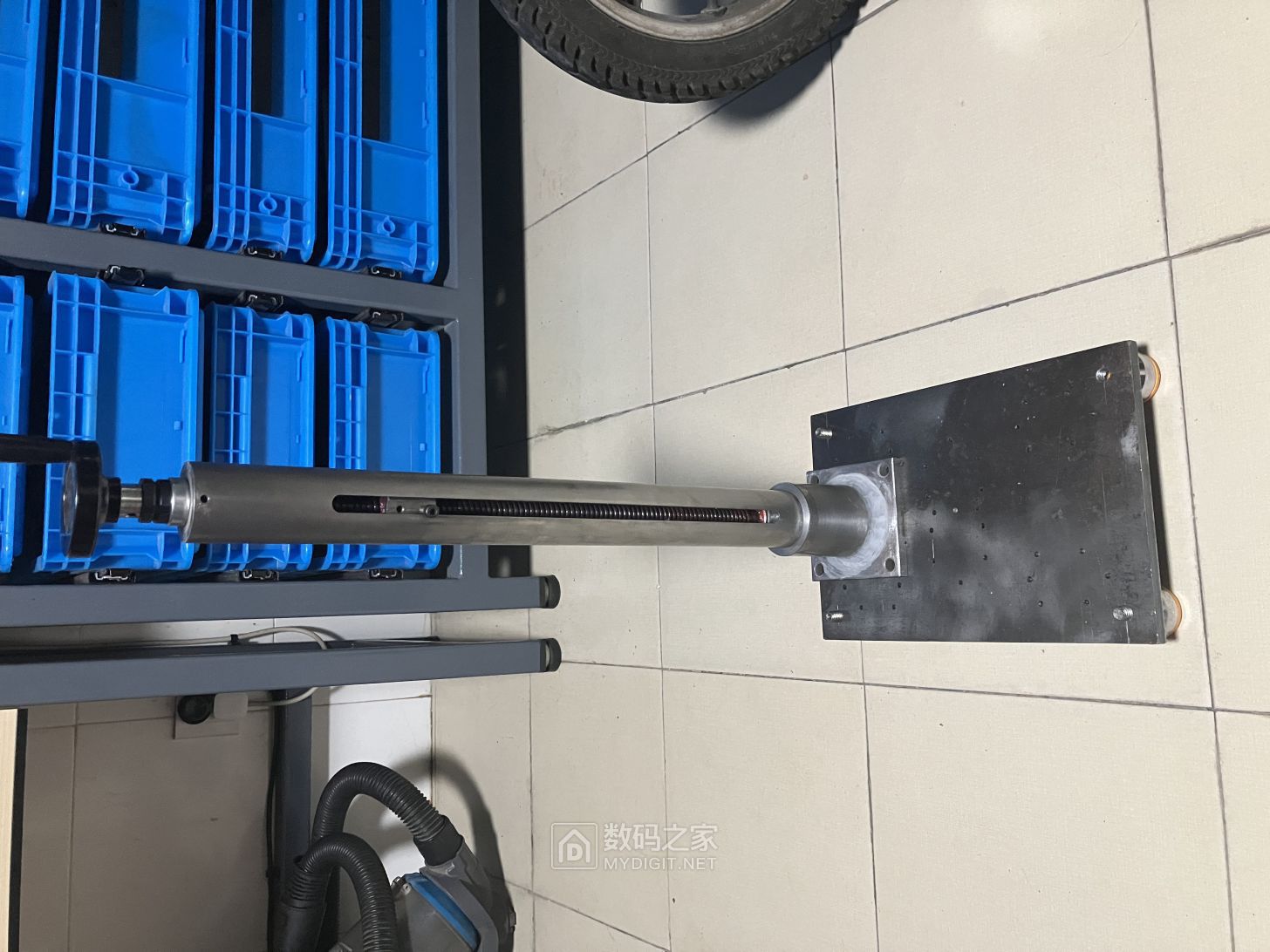

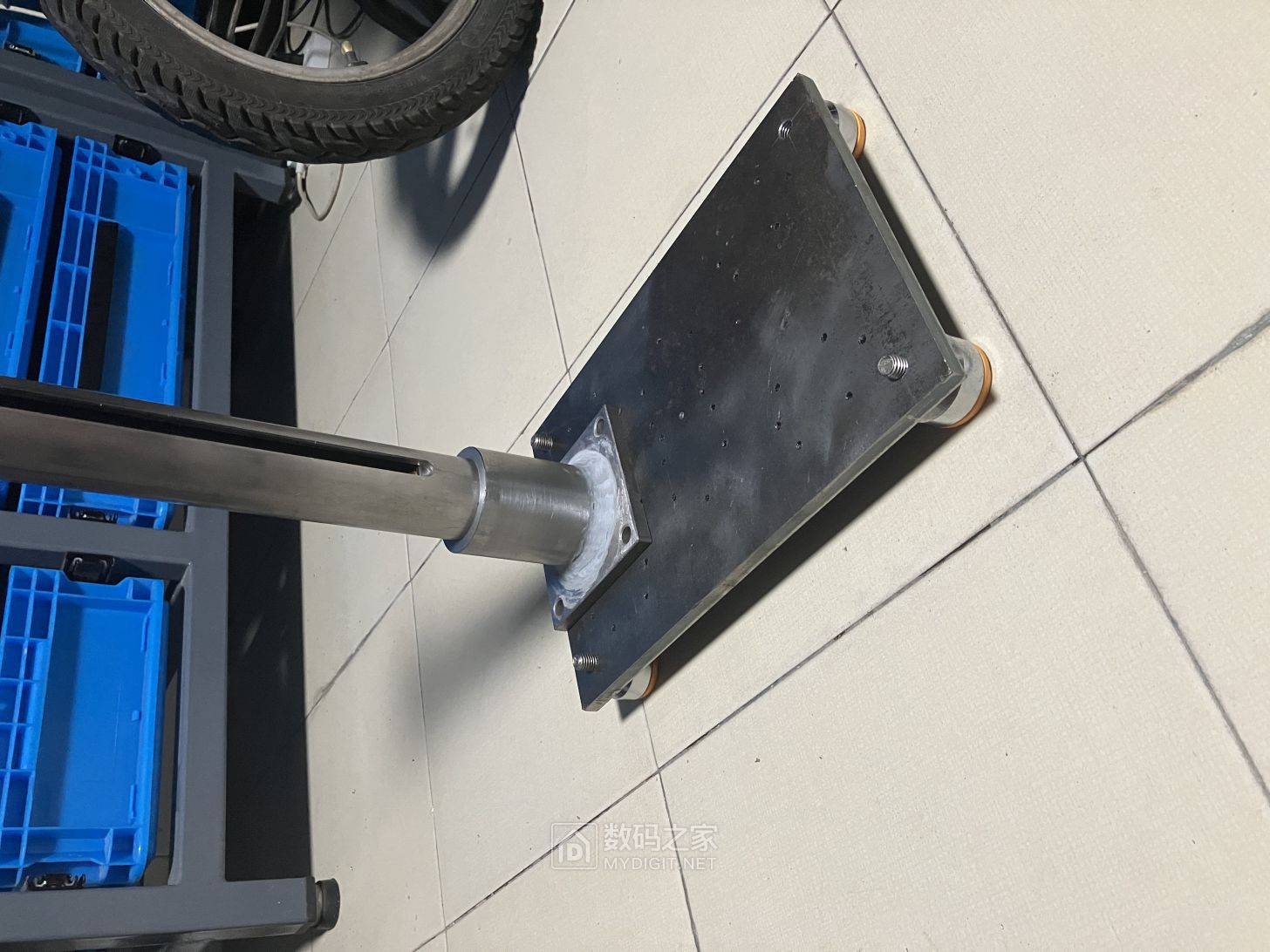

把立柱装上，已经有点感觉了。

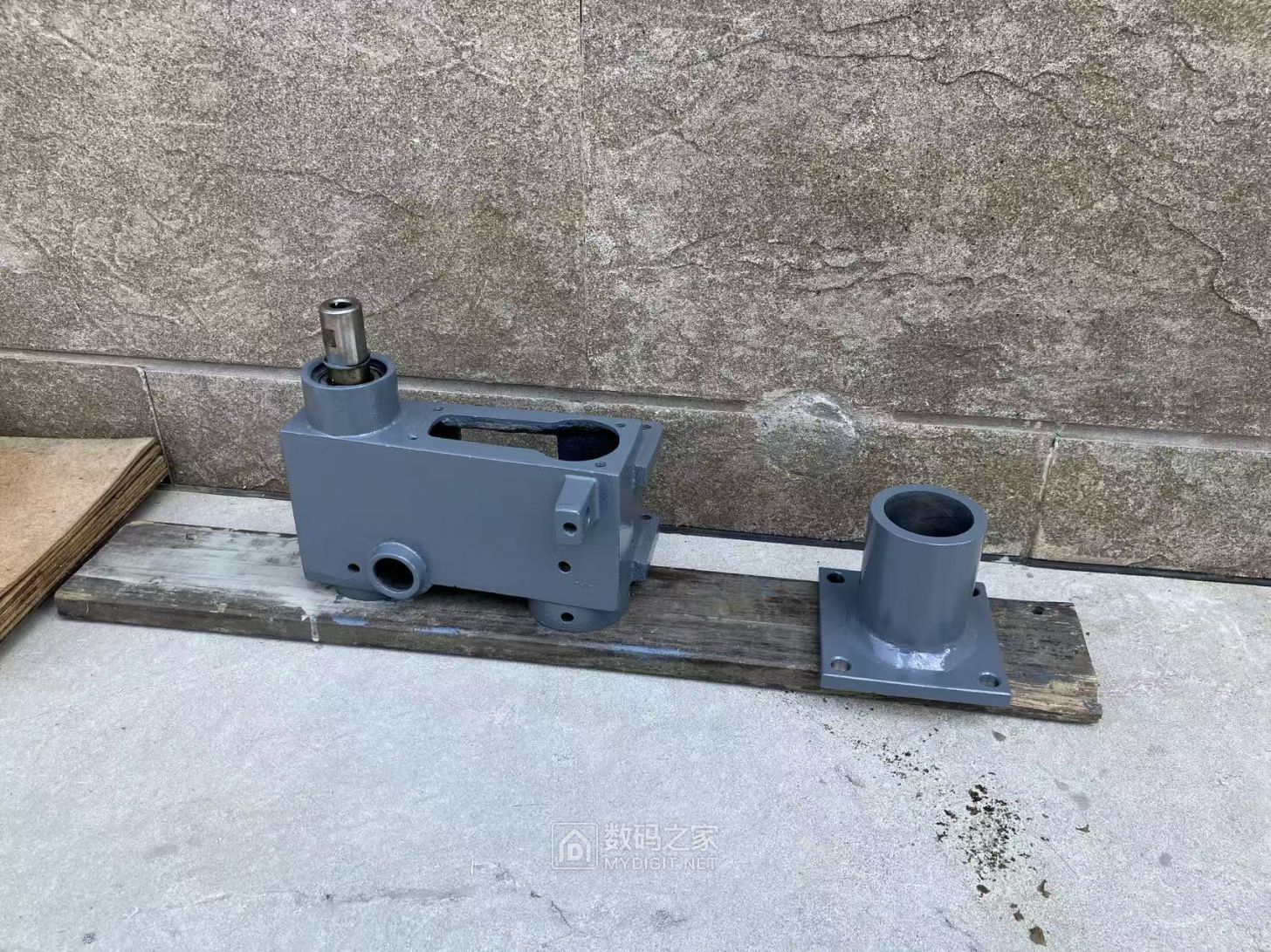

机头及立柱安装板上漆完成。

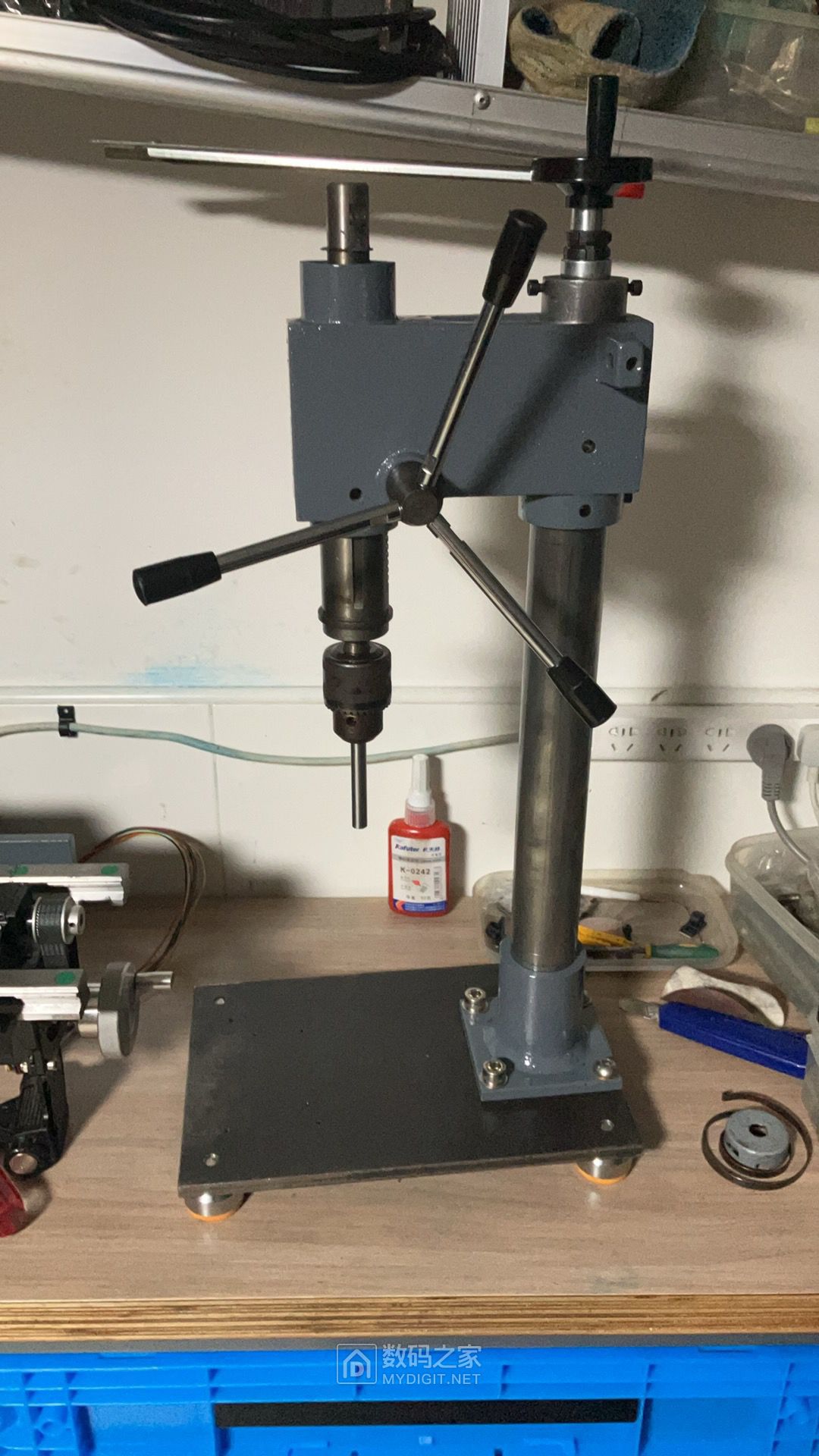

电机还没买，初步装配后看看效果。

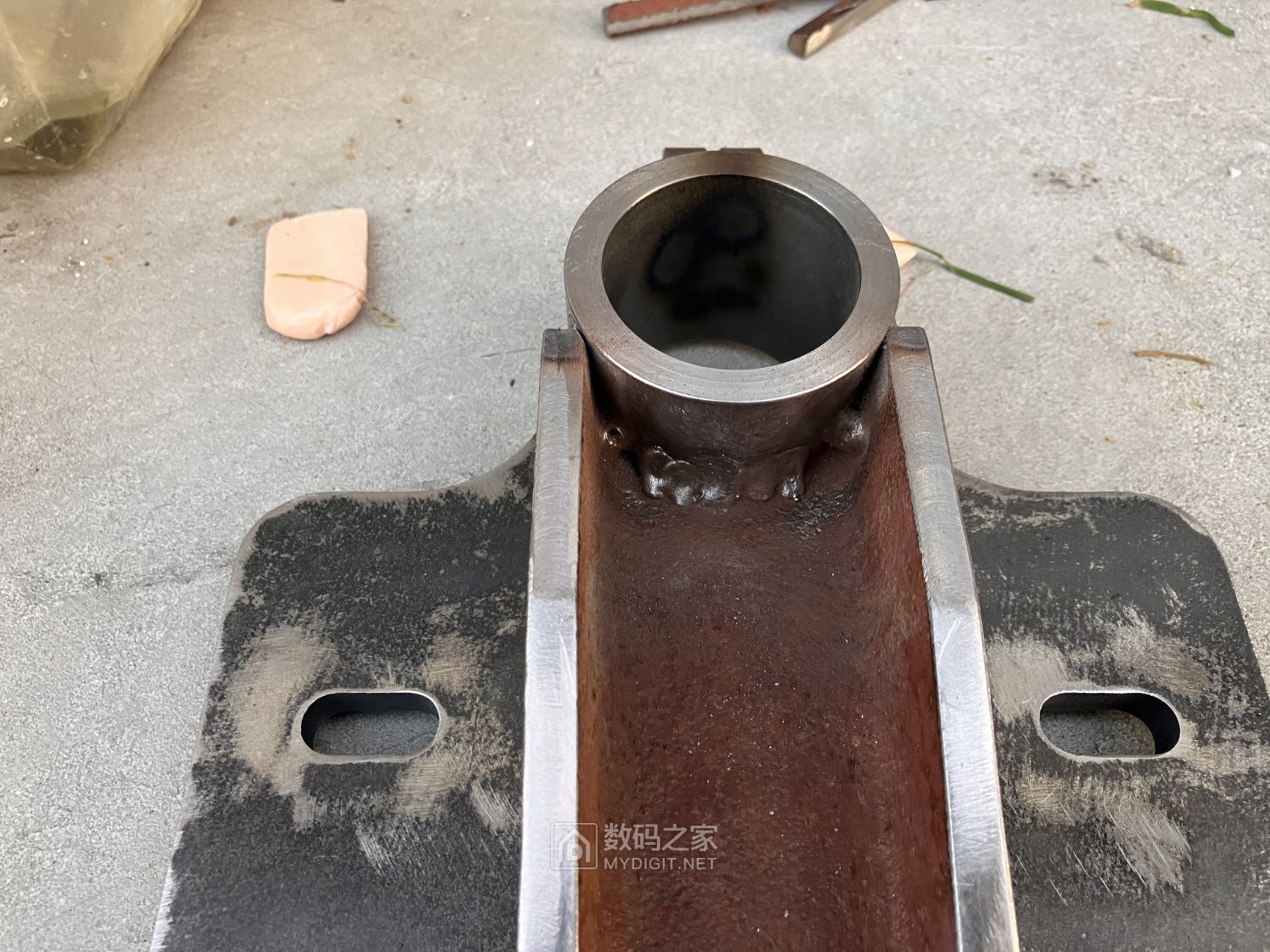

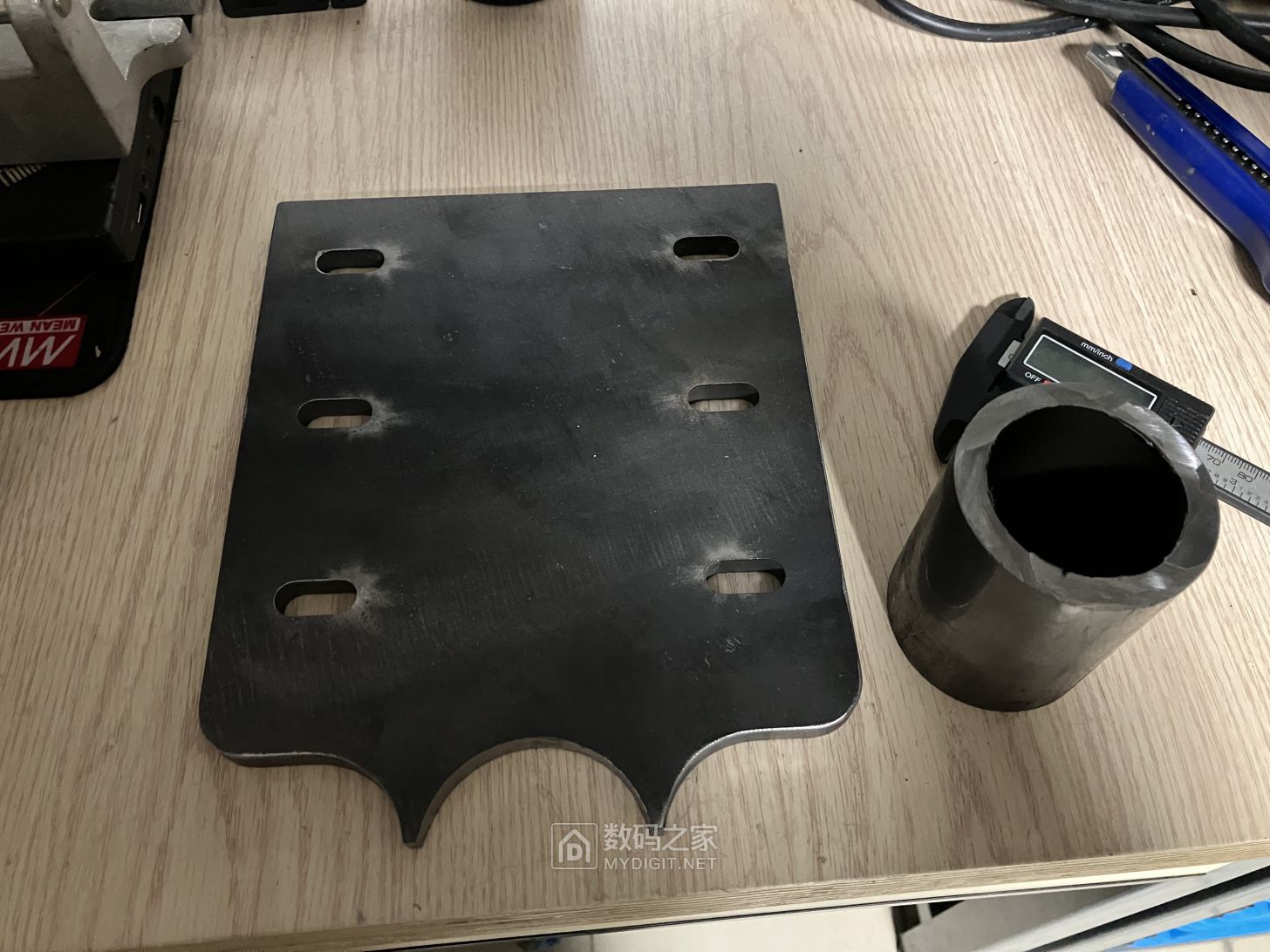

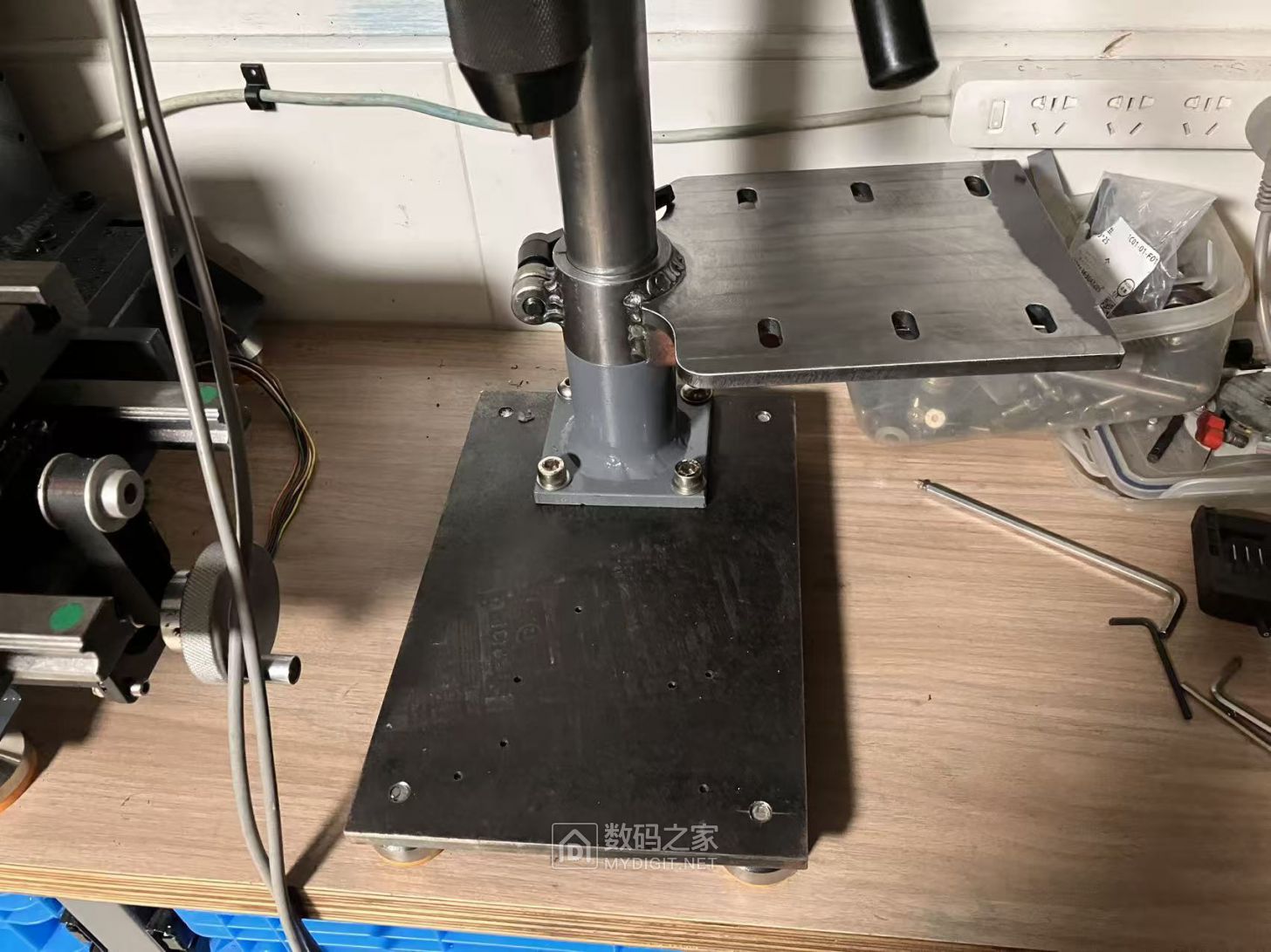

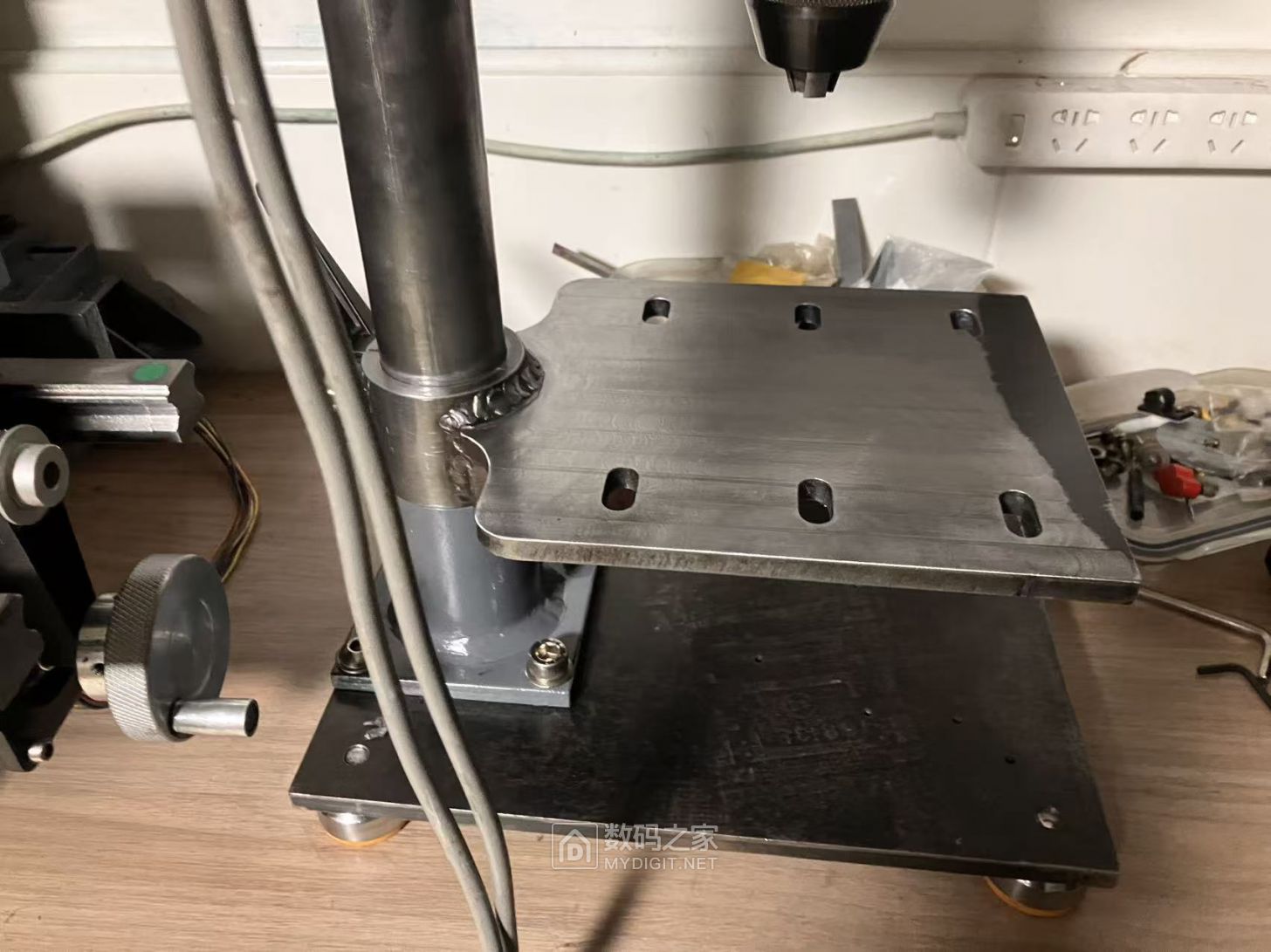

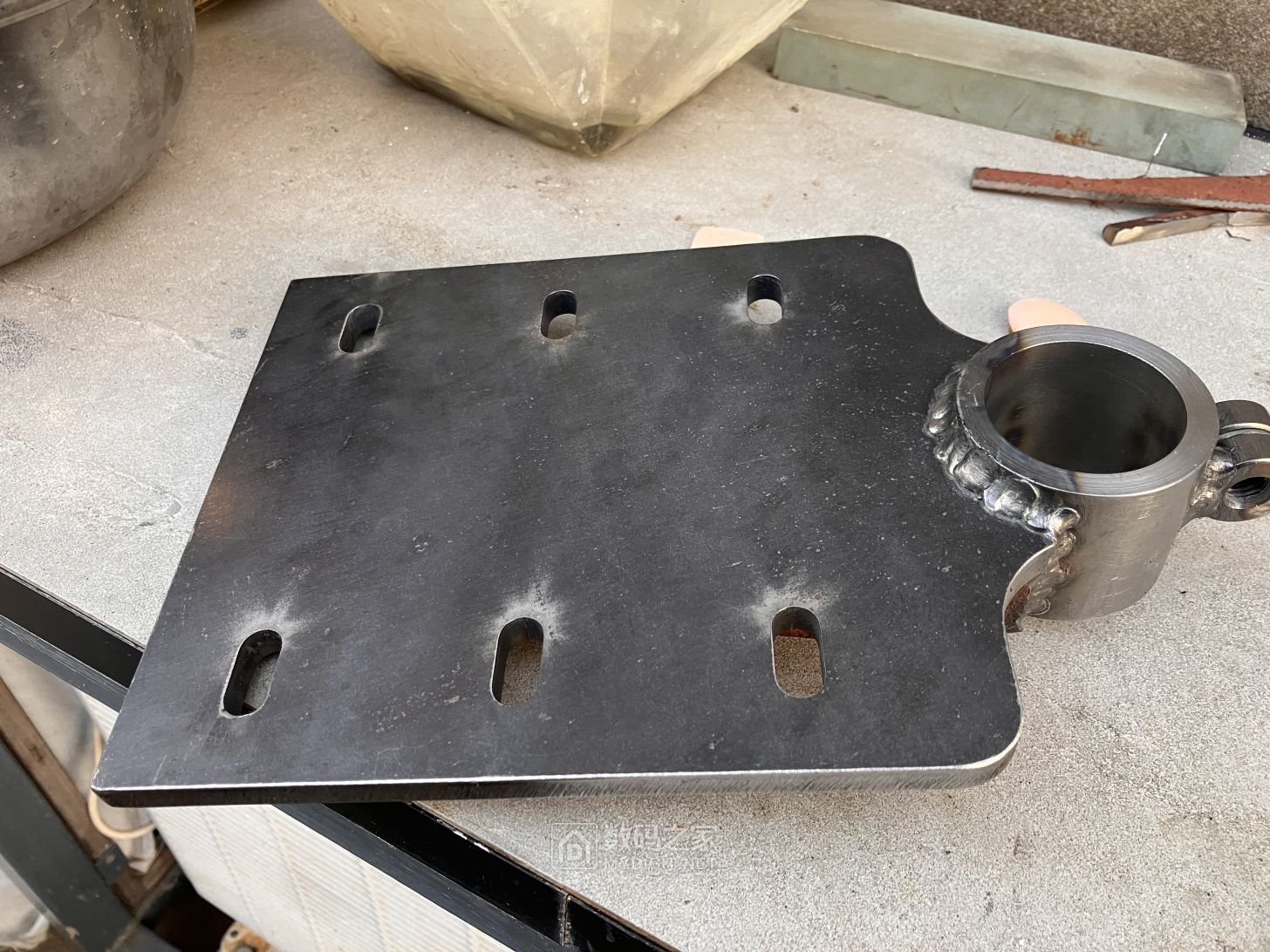

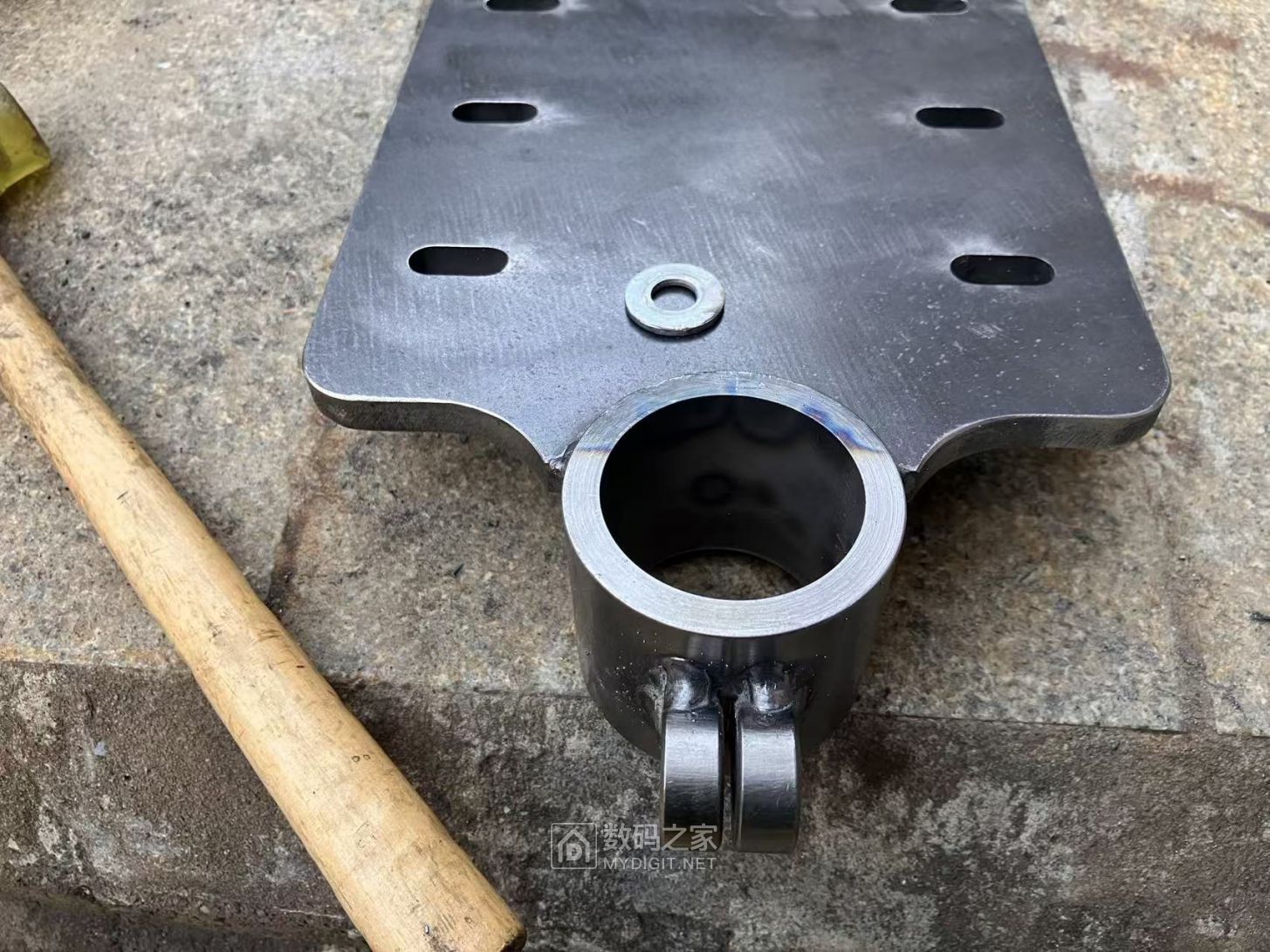

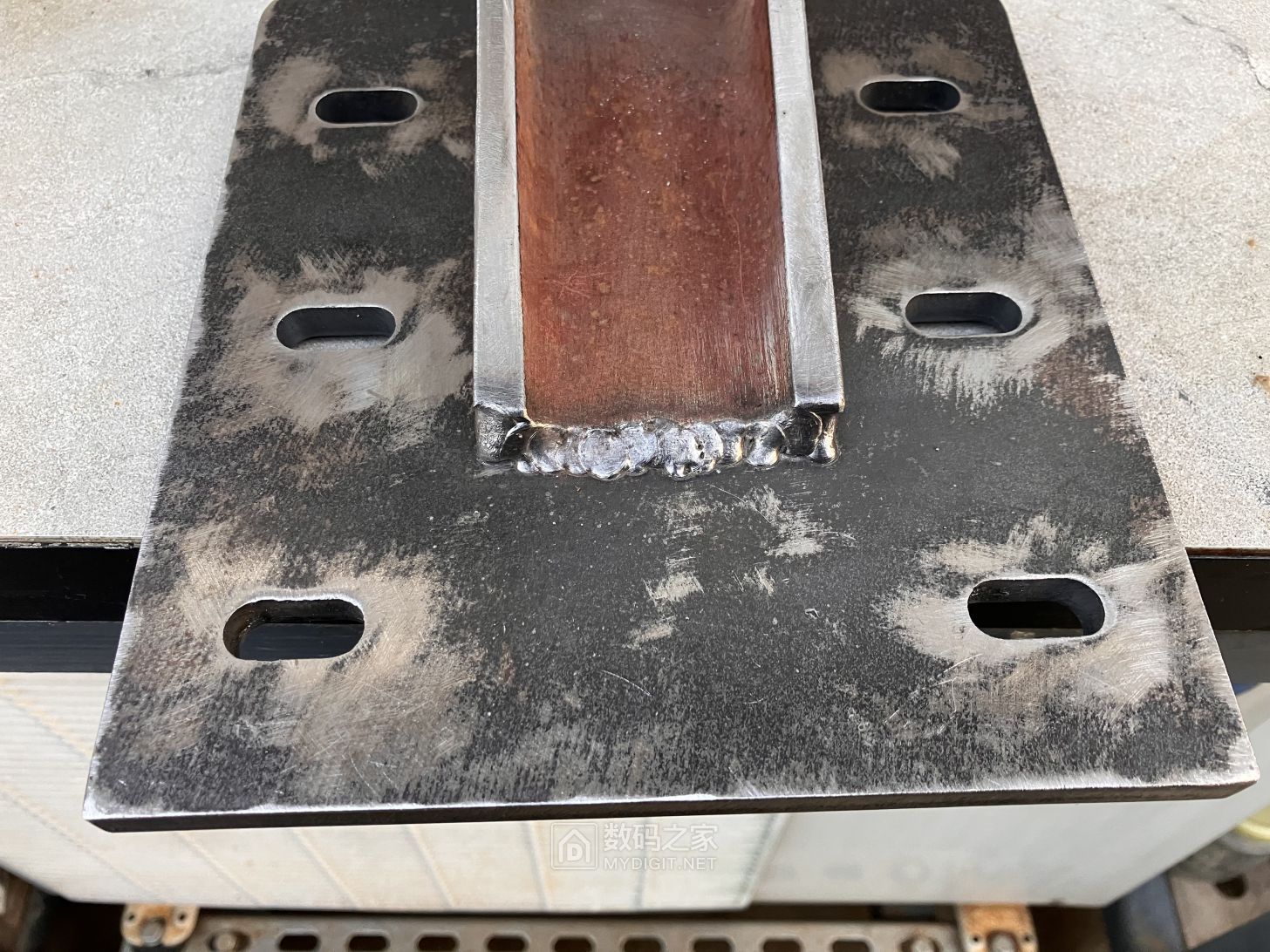

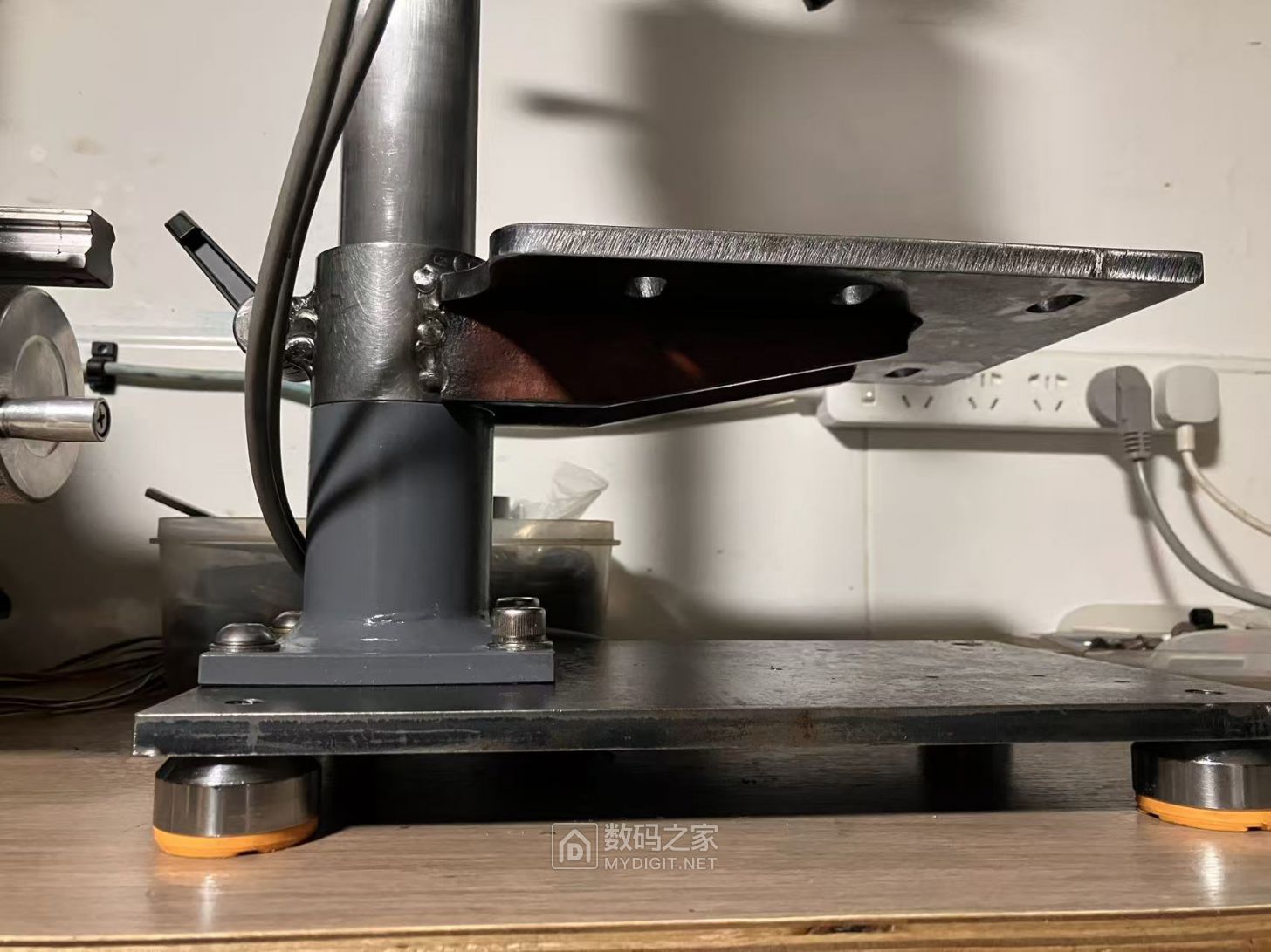

发觉机头升降有点麻烦，激光割了块钢板，切了段6号槽钢，加上用剩的46mm内径边角料钢管焊了个中间工作台。

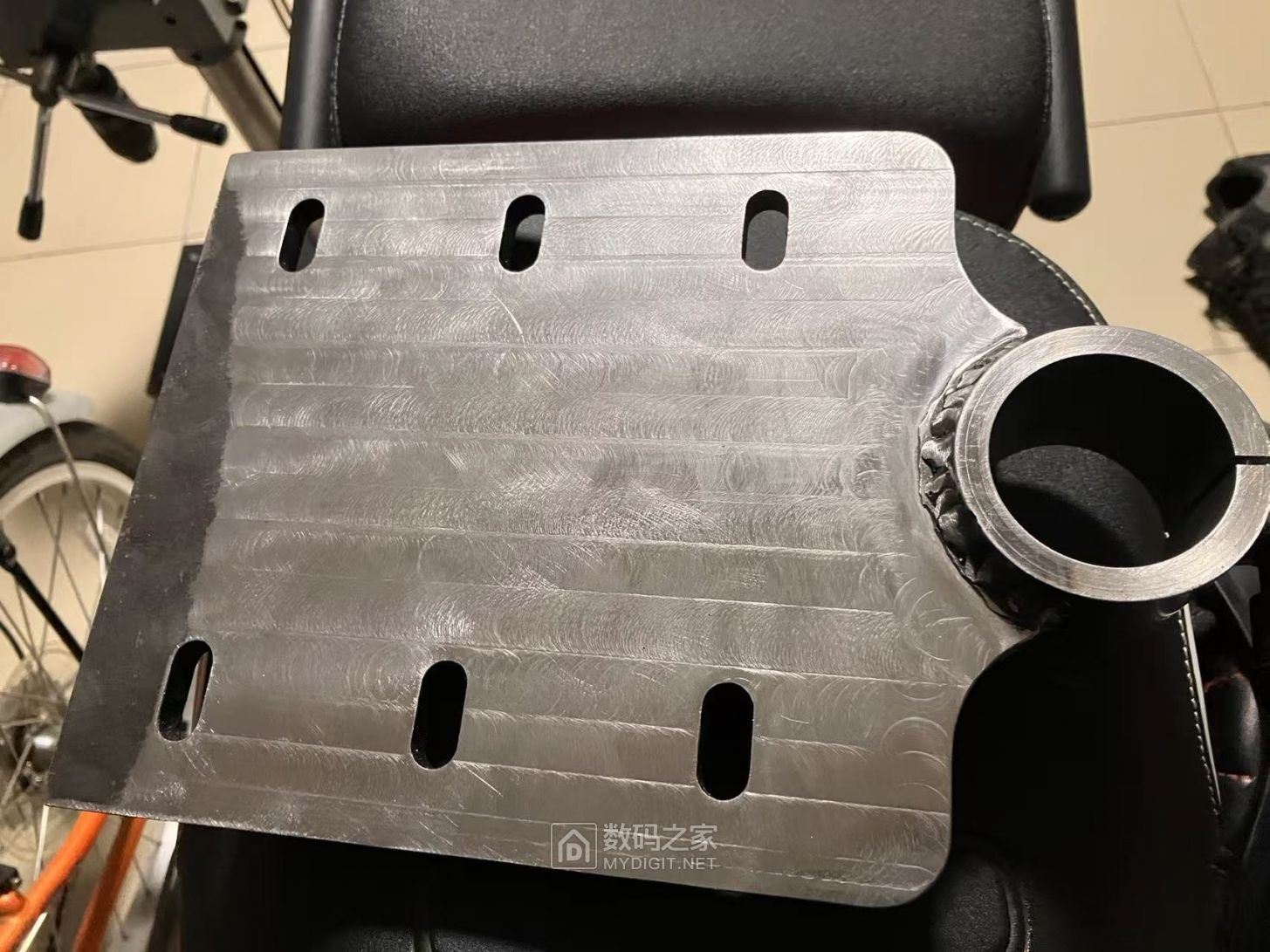

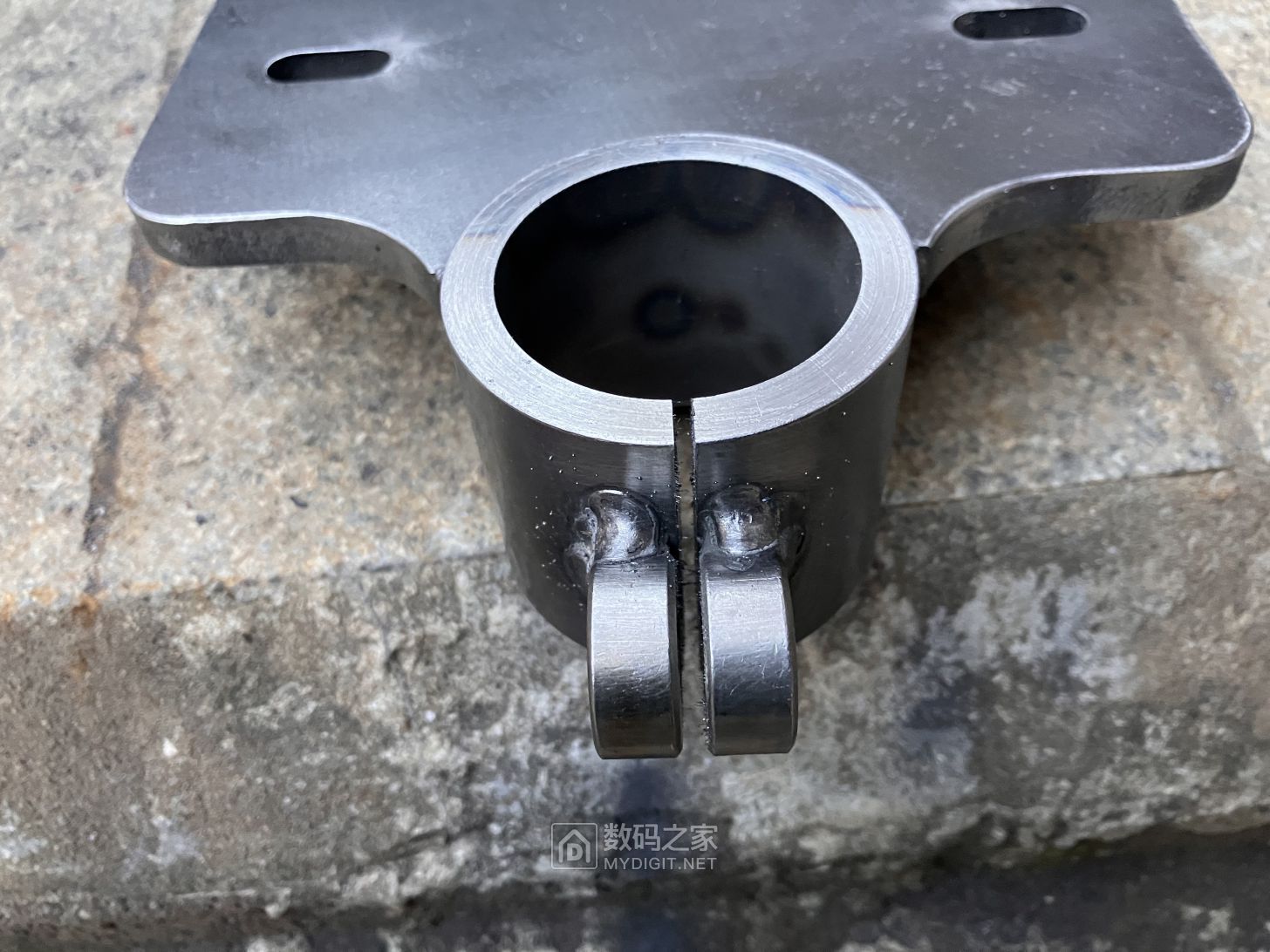

钢管的背后焊了两个m10的螺母，把夹在中间2mm垫片拆除后角磨机开槽。

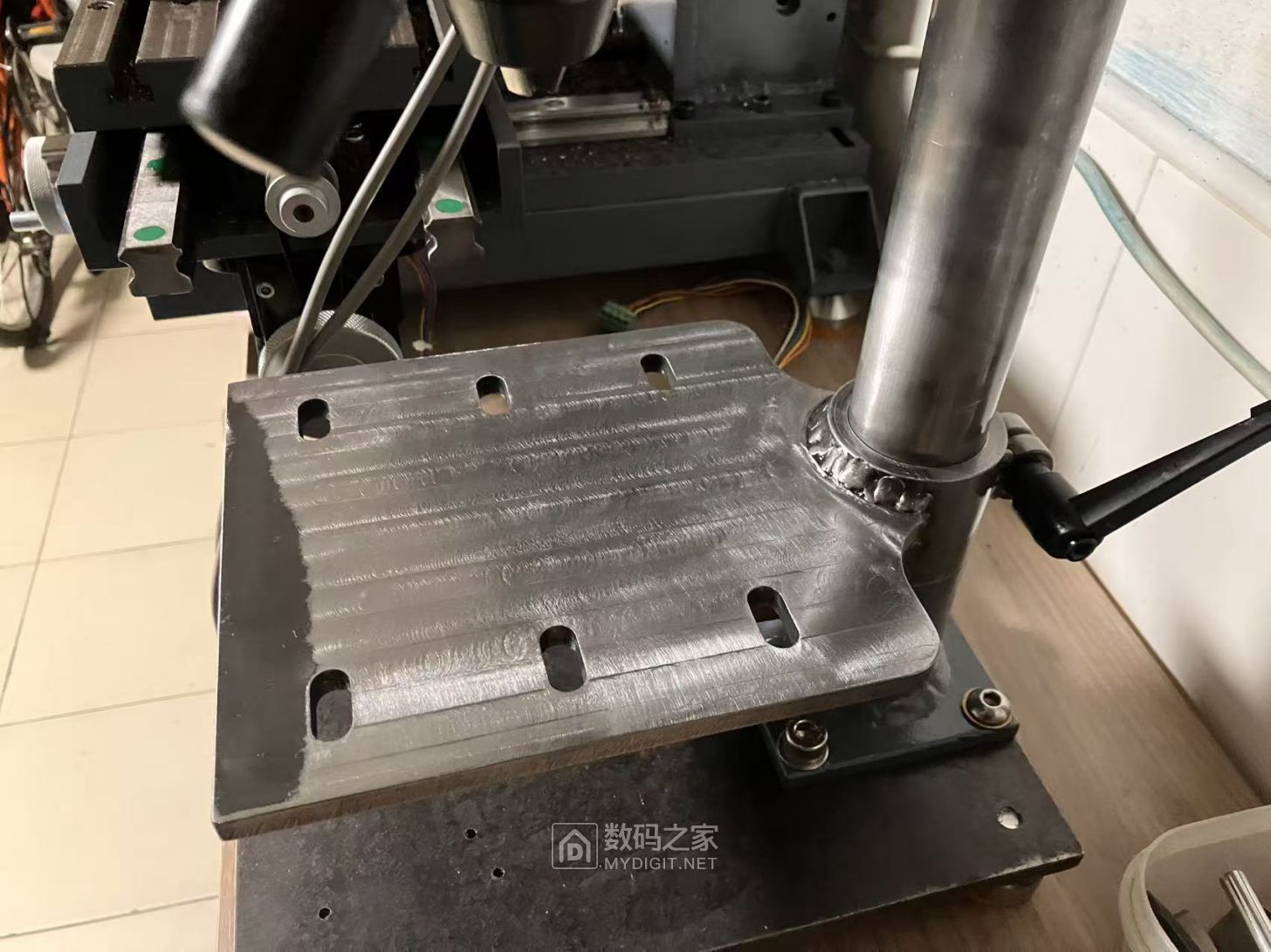

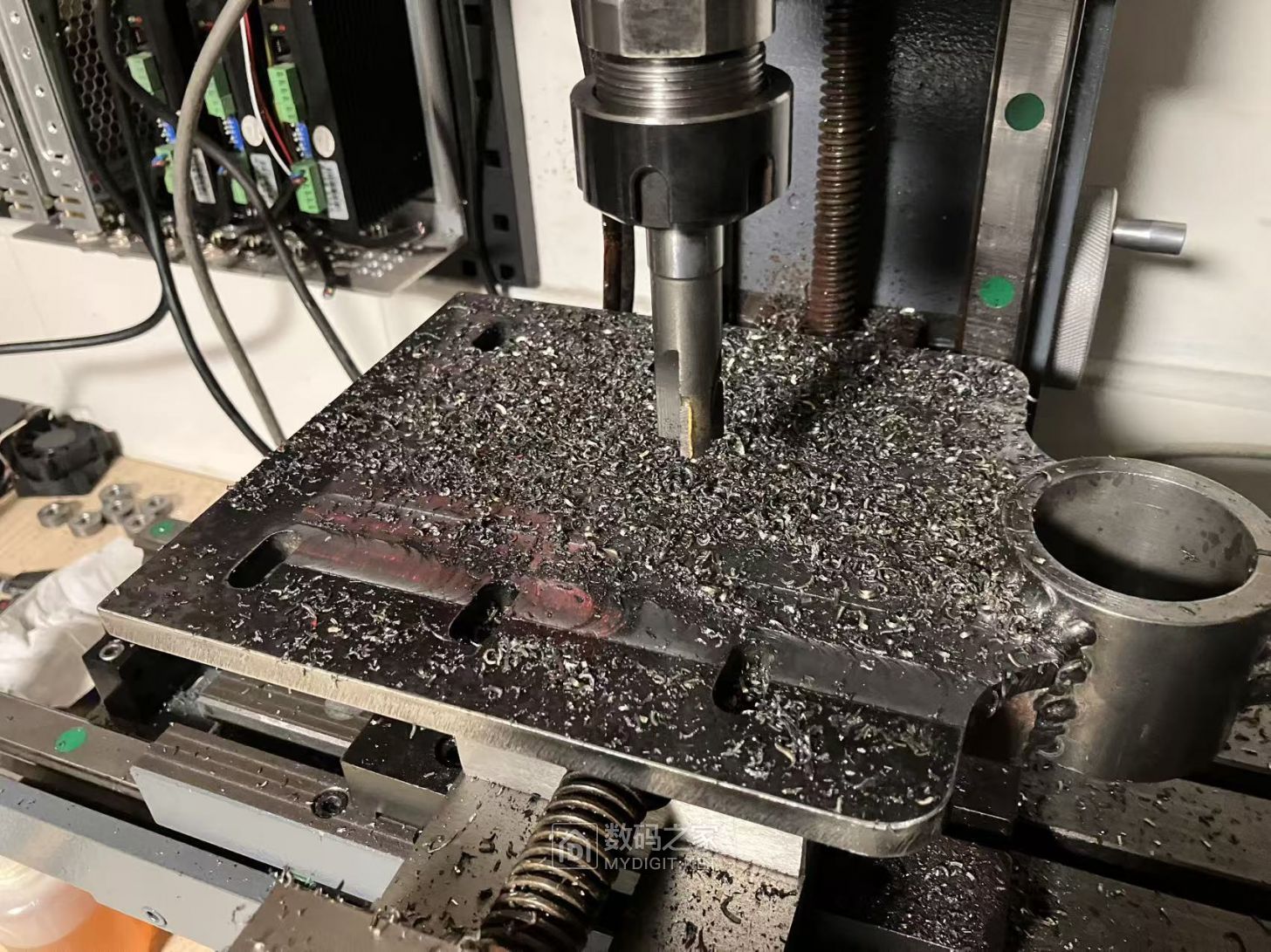

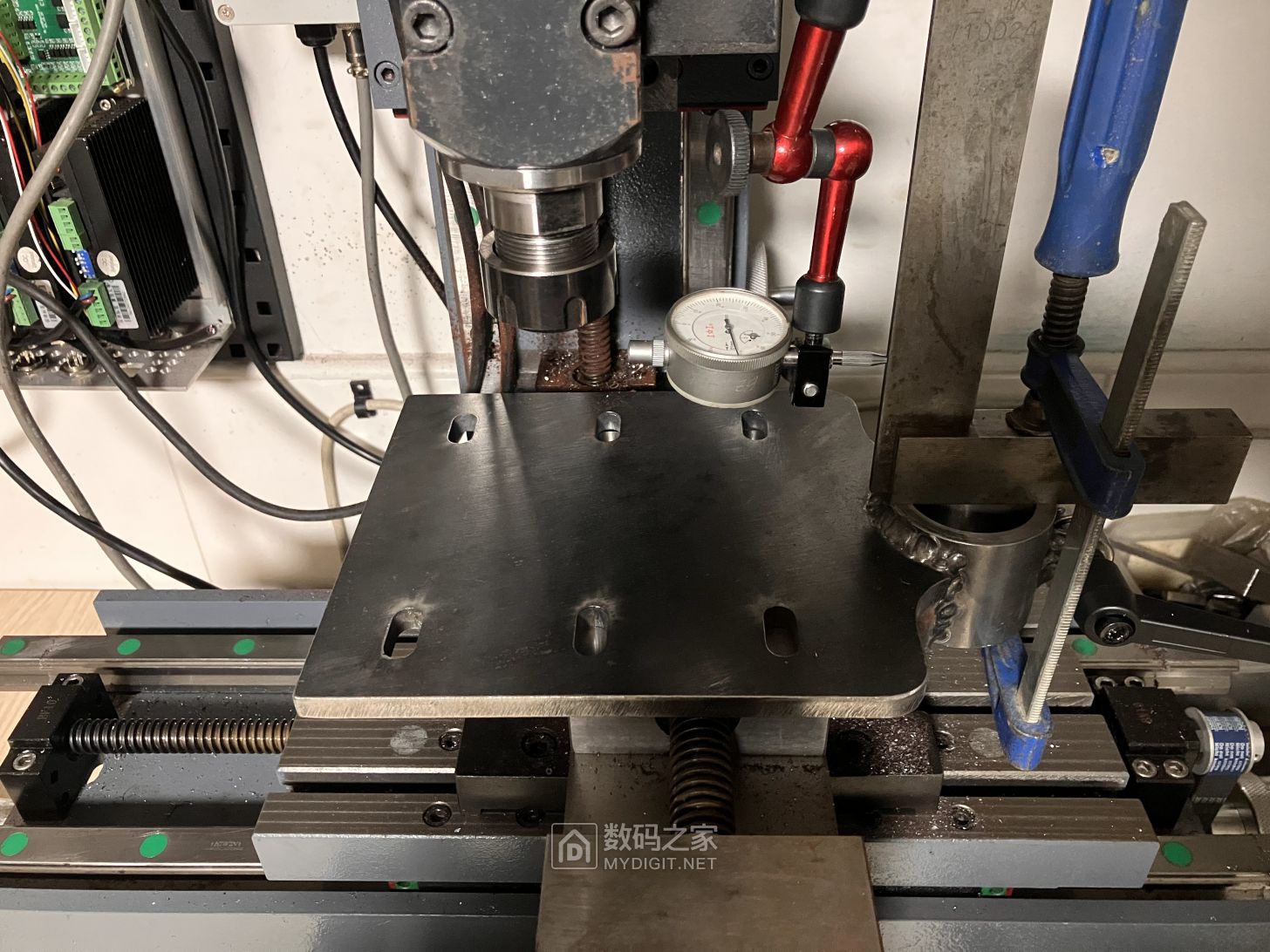

工作台垂直度有点问题，上铣床光一刀。

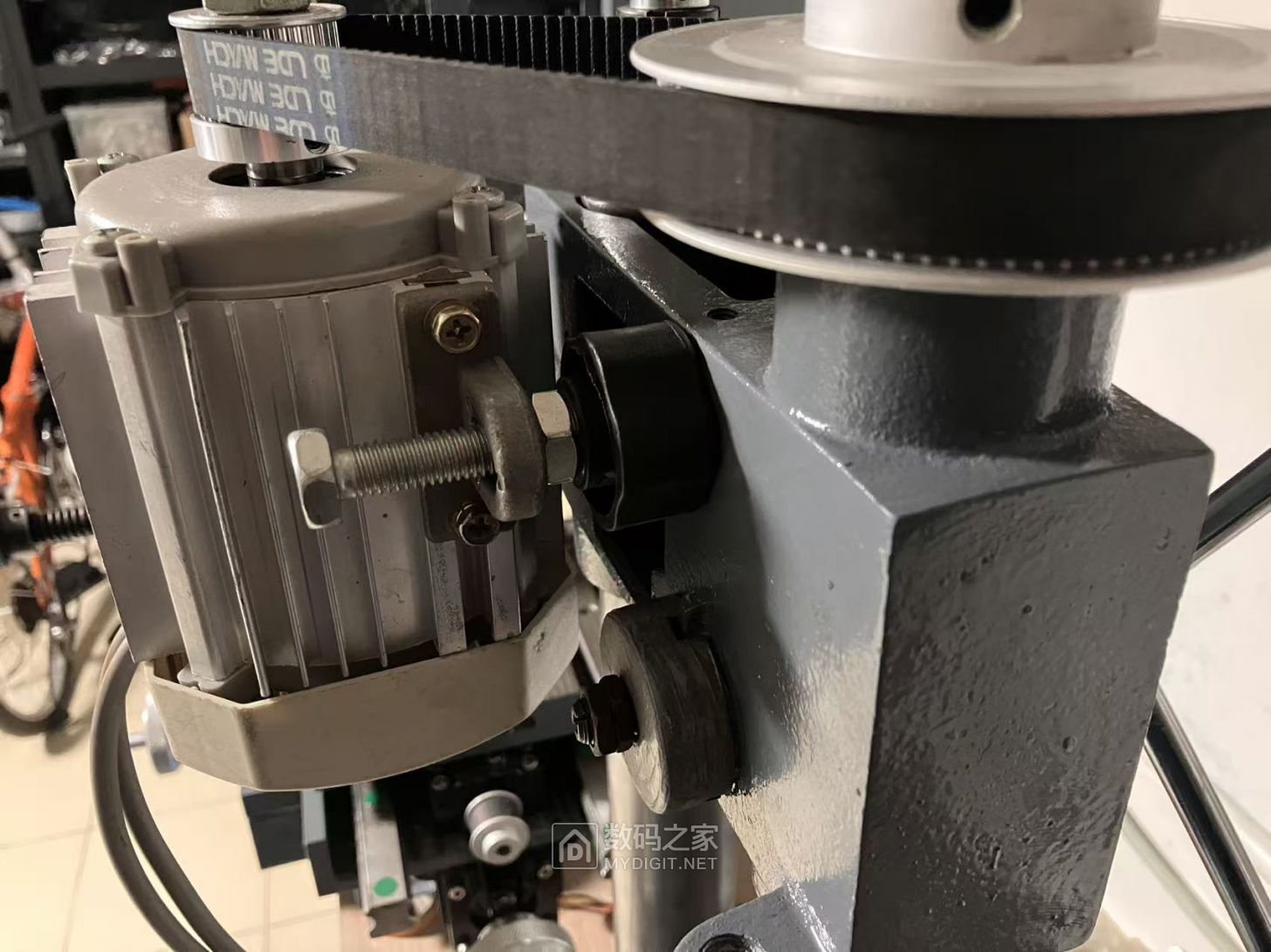

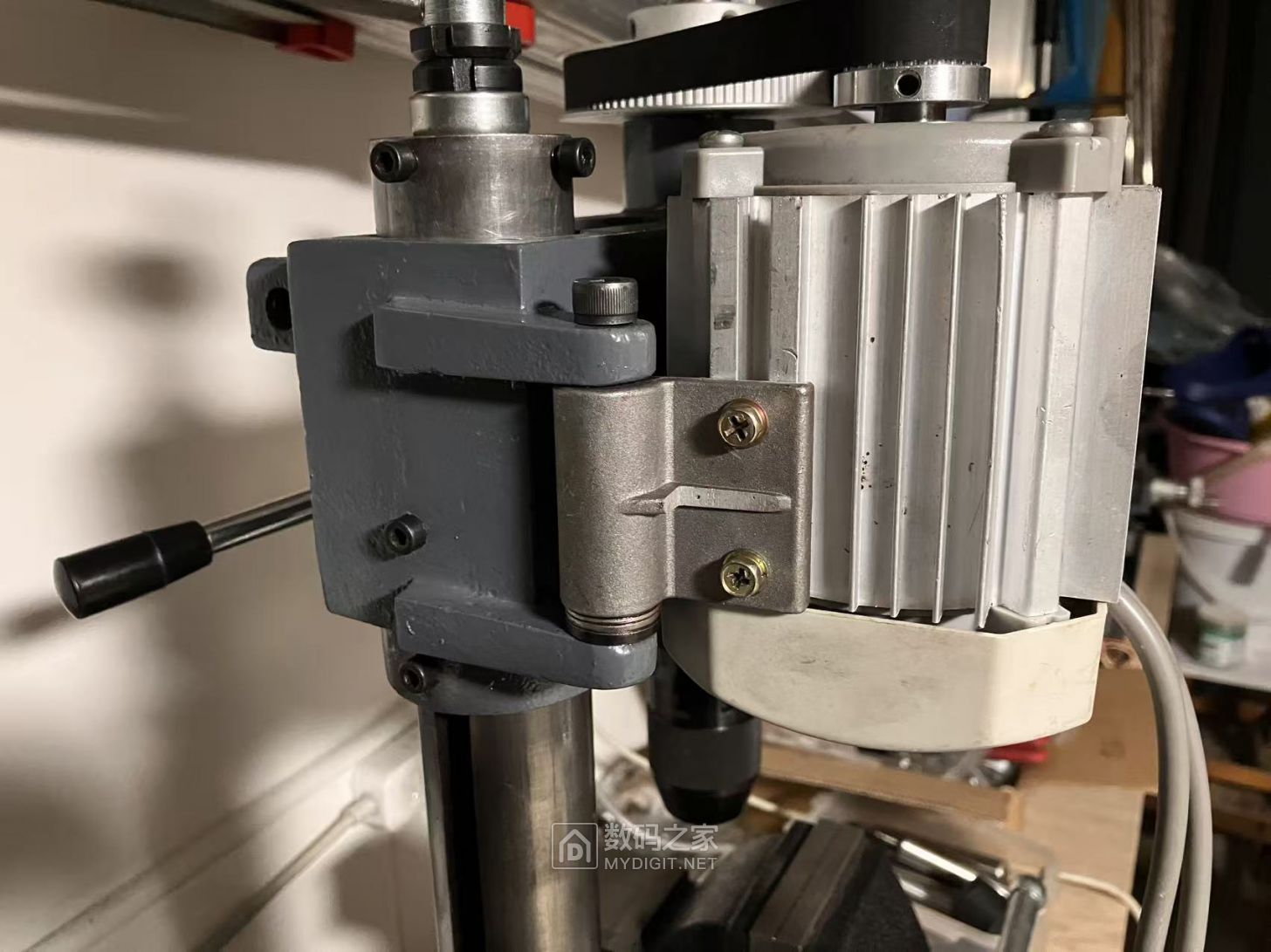

电机和带轮啥的都到货了，电机最高转速4500，减速后降到1500转，增加扭矩。

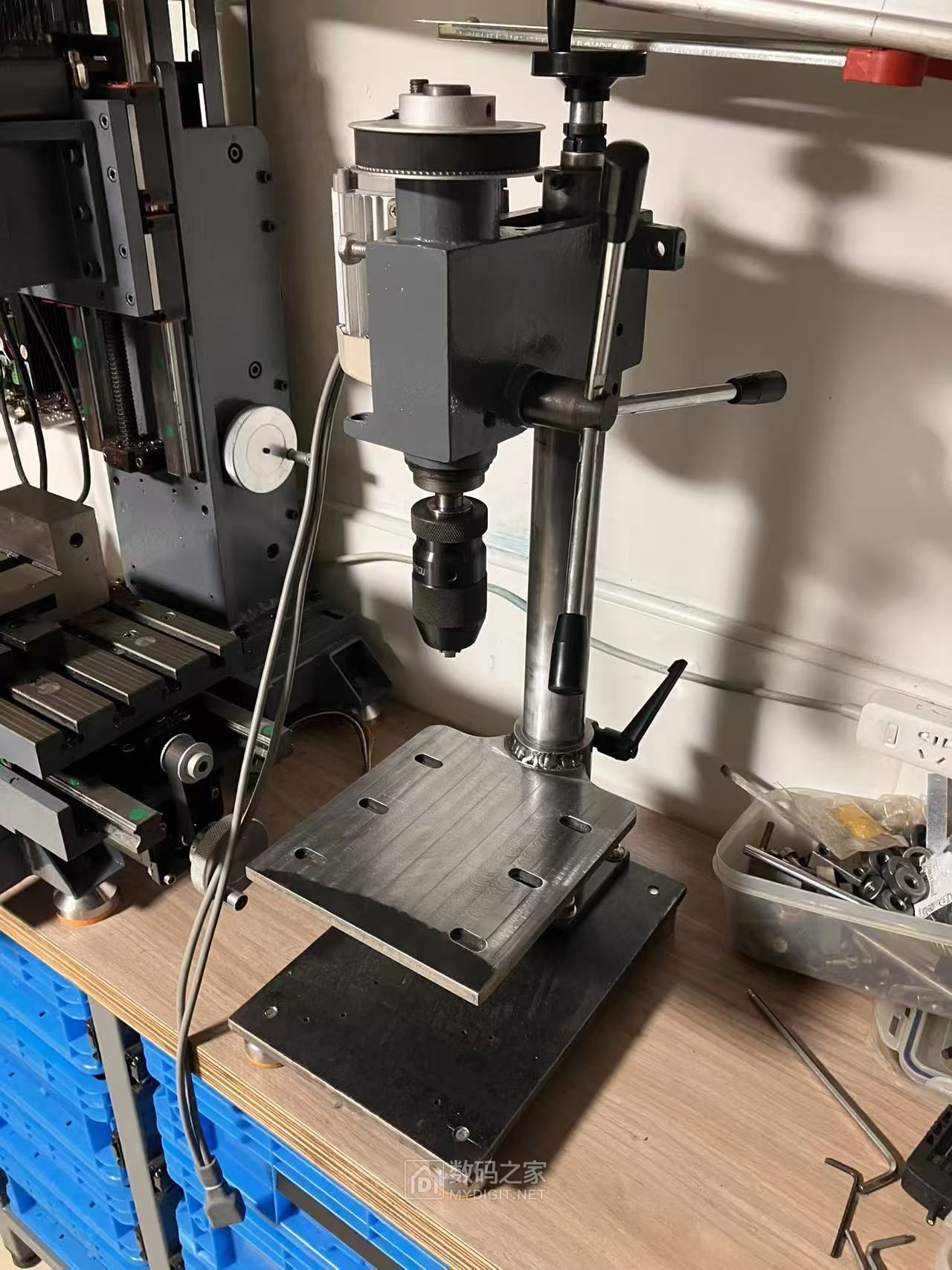

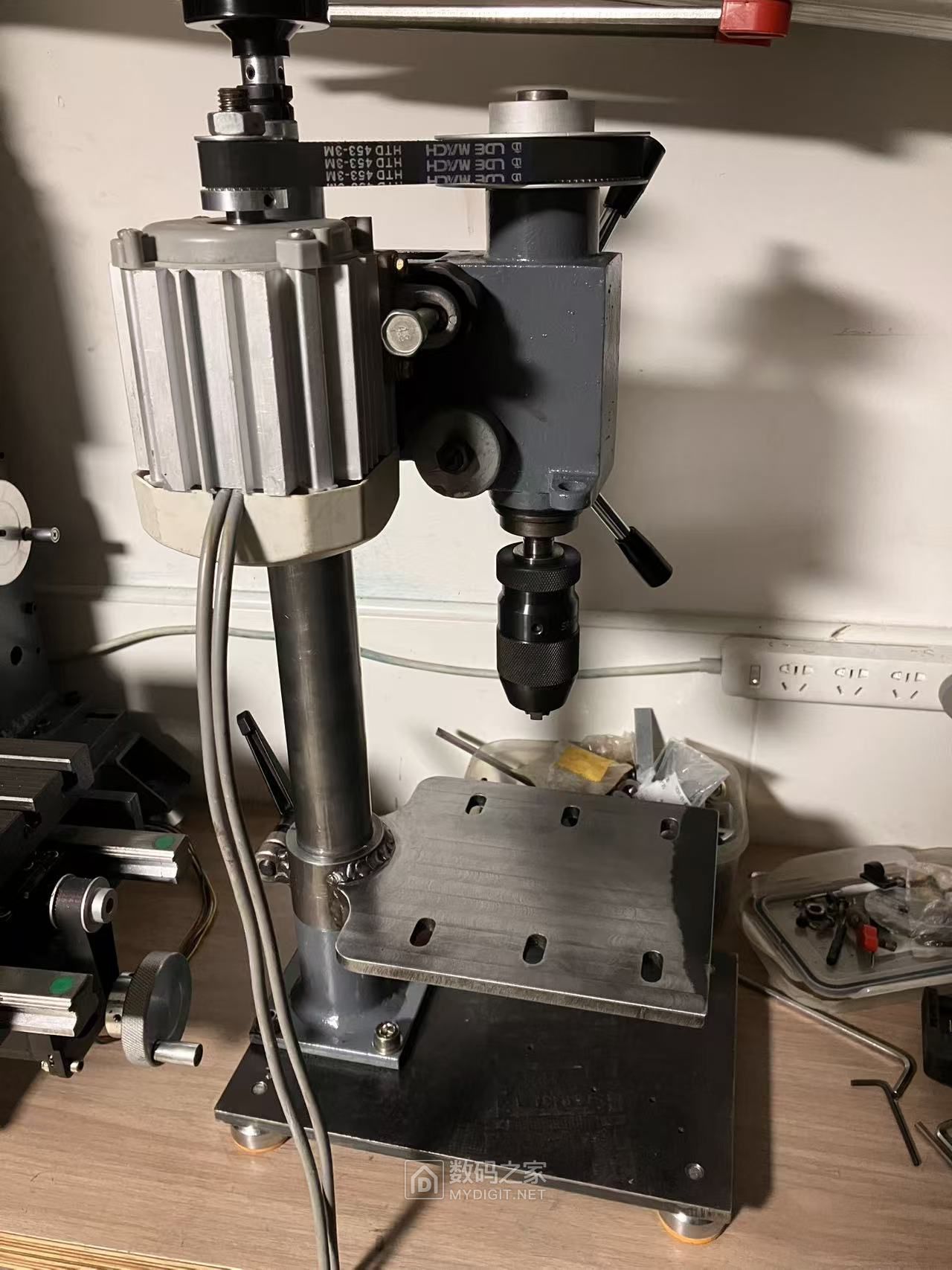

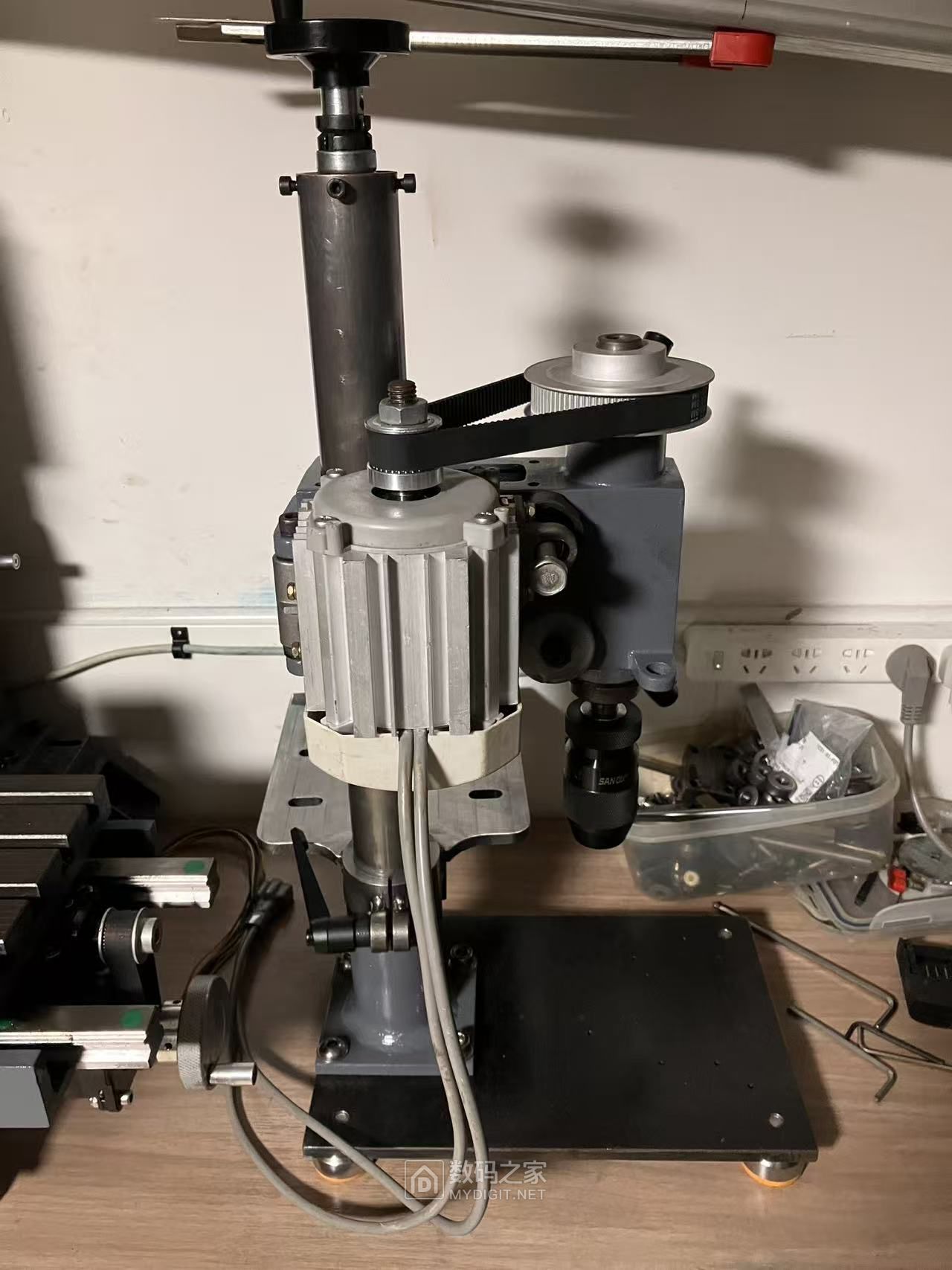

总装完成。
